РУБКА МЕТАЛЛА ПРИ МАШИННОЙ КОВКЕ

РУБКА МЕТАЛЛА ПРИ МАШИННОЙ КОВКЕ

Рубка тяжелых и крупногабаритных заготовок производится на молотах с помощью топоров и квадратов.

Различают несколько способов машинной рубки: с одной, с двух и с четырех сторон.

Рубка с одной стороны (рис. 49, а). Заготовку 2 устанавливают на нижний боек 1, затем на линию, намеченную для рубки,

накладывают топор 3 и наносят легкие удары верхним бойком 4 по обуху топора. В образовавшуюся под давлением топора канавку на заготовке насыпают толченого угля, снова накладывают топор и сильными ударами верхнего бойка продавливают топор на такую глубину, чтобы осталась непрорубленной часть заготовки не толще квадрата. После этого заготовку поворачивают -на 180°, вместо топора берут квадрат 5, устанавливают его на непрорубленную часть и ударами верхнего бойка по квадрату окончательно разрубают заготовку.

Рубка с двух сторон (рис. 49, б) применяется при работе 'с заготовками значительной толщины (свыше 100 мм). Процесс выполнения ее такой же, как и при рубке с одной стороны, но квадрат не применяется. Надрубка с обеих сторон производится топором; с каждой стороны заготовка надрубается на половину ее толщины.

Рубка с четырех сторон. В тех случаях, когда при рубке крупногабаритных заготовок желают избежать заусенцев, образующихся в местах разрубки, применяют рубку с четырех сторон (рис. 49, в). После того как будут сделаны топором надрубы на заготовке с четырех сторон, в месте разрубки образуется перемычка, на которую накладывают пластинчатую раскатку 6, наносят по ней удары верхним бойком, и перемычка выпадает в виде выдры.

Инструменты, применяемые для рубки при машинной ковке, показаны в табл. 18.

Образование заусенцев. Как при ручной, так и при машинной ковке нередко появляются заусенцы (рис. 49, г), которые при дальнейших операциях приводят к браку поковки, так как заковываются, вызывая местное расслоение. Поэтому заусенцы необходимо срубать зубилом или топором до начала ковки.

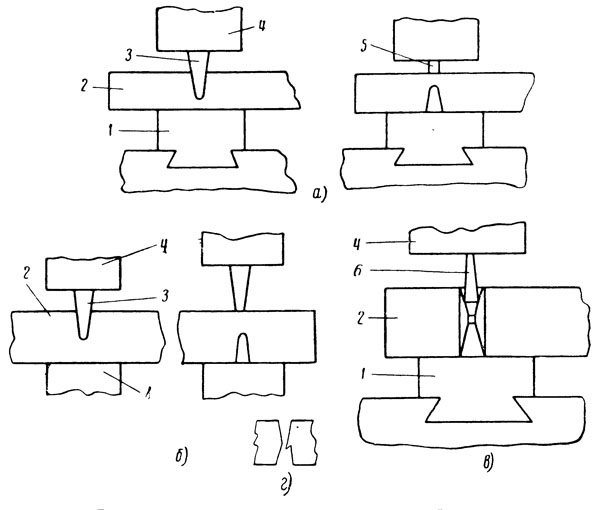

Рис. 49. Рубка металла при машинной ковке: а — с одной стороны, б — с двух сторон, в — с четырех сторон, г — торцы заготовки с заусенцем в месте разруба: 1 — нижний боек, 2 — заготовка, 3 — топор, 4 — верхний боек, 5 — квадрат, 6 — пластинчатая раскатка
