ЗАКРУЧИВАНИЕ МЕТАЛЛА В КУЗНИЦЕ

Одним из видов кузнечной гибки является закручивание (кручение), т. е. поворот одной части заготовки по отношению к другой на заданный угол вокруг общей оси (рис. 52). Например, поворот одного колена коленчатого вала по отношению к другому, расположенному в другой плоскости, производится посредством закручивания. Спиральные сверла изготовляют также способом закручивания.

Операция закручивания применяется как при ручной, так и при машинной ковке и выполняется во время процесса ковки или после изготовления поковки, когда все ее части расположены в одной плоскости.

При выполнении операции закручивания следует учитывать некоторые ее особенности:

а) уменьшение длины исходной заготовки на участке закручивания;

б) появление продольных трещин при больших углах закручивания, а также при закручивании малопластичных металлов;

в) необходимость нагрева участка, подлежащего закручиванию, до максимально допустимой температуры и равномерного прогрева его по всей длине.

Приемы закручивания. Закручивание небольших поковок производится

с помощью слесарных тисков и клещей (рис. 52, а). Один из концов участка -поковки, подлежащего закручиванию, зажимают в тисках, а другой захватывают клещами и поворачивают на требуемый угол.

Для закручивания мелких поковок можно пользоваться вилкой с рычагом или воротком с квадратным отверстием (рис. 52,6). Этот прием применим только для тех поковок, у которых один из концов имеет квадратное сечение.

Закручивание крупных поковок обычно производится на молотах рычагом с вилкой (рис. 52, в). Один из концов закручиваемого участка (например колено коленчатого .вала) зажимается между бойками, а другой захватывается вилкой и поворачивается на требуемый угол.

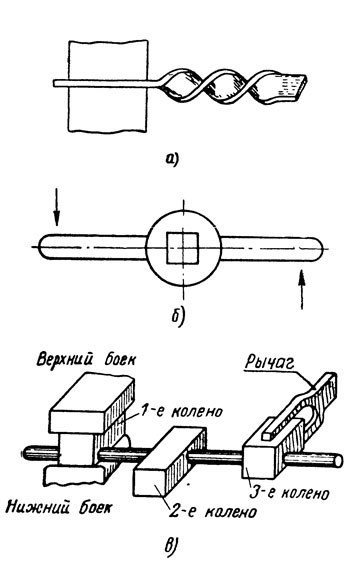

Рис. 52. Закручивание металла
