СПОСОБЫ КУЗНЕЧНОЙ СВАРКИ

На практике применяют следующие способы кузнечной сварки: внахлестку, вразруб, в стык, с шашкой, врасщеп. Выбор

того или иного способа сварки зависит от формы и величины .поперечного сечения свариваемых концов, требований прочности и других условий. Прочность участков, свариваемых различными способами, различна и колеблется в пределах 60—85% от прочности сплошного металла.

Сварка внахлестку (в на-луск) является одним из наиболее надежных способов. При ручной ковке этот способ можно применять для сварки концов диаметром до 60 мм, а при машинной ковке— до 120 мм. Концы заготовок нагревают и высаживают (рис. 53, а), затем оттягивают языки (рис. 53, б) После этого

языки (лацканы) нагревают до сварочной температуры, очищают от шлака, накладывают один на другой и ударами кувалды или бойка молота соединяют, сваривают и вытягивают под размеры свариваемых заготовок (рис. 53, в).

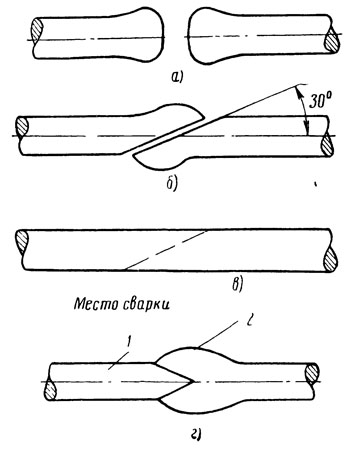

Рис. 53. Кузнечная сварка внахлестку и вразруб

Сварка вразруб (в замок, в лапу, в обхват). Это тоже один из надежных способов сварки, применяемый для концов с крупным поперечным сечением (рис. 53, г).

Процесс сварки вразруб ведется в следующем порядке. Свариваемый конец 2 нагревают до ковочной температуры, высаживают и разрубают; разрубленные концы несколько разводят в стороны для того, чтобы конец 1 мог разместиться между ними. Конец 1 высаживают и заостряют. После этого концы 1 и 2 нагревают до сварочной температуры, очищают от шлака, конец 1 вводят в разруб конца 2, ударами кувалды или верхнего бойка концы сжимают и проковывают место сварки. Окончательная отделка сваренного места производится при помощи подкладных штампов, обжимок и гладилок.

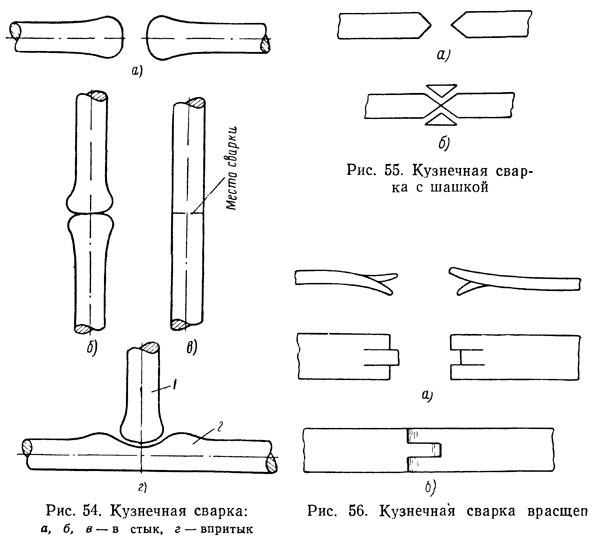

Сварка в стык. Этот способ сварки менее надежен, чем описанные выше, и применяется в тех случаях, когда почему-либо нельзя применить сварку внахлестку или вразруб. Для сварки в стык оба конца нагревают, высаживают (рис. 54, а) и торцы высаженных концов несколько закругляют, чтобы легче было при сварке выжать шлак из середины овальной части конца. Затем оба конца нагревают до сварочной температуры и устанавливают на наковальне один над другим. Молотобоец держит нижний конец, а кузнец, удерживая верхний конец, ударяет по холодному его торцу кузнечным молотком (рис. 54, б). Под ударами молотка концы свариваются, после чего место сварки проковывают (рис. 54, в). При сварке длинных концов их после нагрева укладывают на наковальню в горизонтальном положении и наносят удары кувалдой или молотком по холодным торцам, после чего место сварки проковывают.

Сварка впритык (рис. 54, г) является одним из редких видов сварки в стык, когда один конец приваривается к середине заготовки так, что в результате сварки получается Т-образная фигура. В этом случае конец 1 высаживается и края его закругляются. Заготовка 2 в месте приварки прожимается так, чтобы получилось углубление (гнездо) для приварки конца 1. Затем конец и заготовку нагревают, очищают от шлака, укладывают заготовку на наковальню, устанавливают конец 1 в гнездо заготовки, кувалдой наносят удары по холодному торцу конца и проковывают место сварки.

Сварка с шашкой — сложный, но довольно надежный способ сварки. Свариваемые концы высаживают и обрубают под углами 30—40° (рис. 55, а), из этой же стали отковывают две шашки, боковые уклоны которых позволяют уложить их сверху и снизу между свариваемыми концами (рис. 55,6). Затем нагревают до сварочной температуры концы и шашки, очищают от

шлака, вставляют шашки между концами и ударами кувалды сжимают место сварки и проковывают.

Необходимо отметить, что этот способ сварки применяется главным образом при ремонтных работах, когда требуется сохранить прежние размеры и не ослабить поперечного сечения изделия (ремонт кольцевых изделий, ободьев и пр.).

Сварка врасщеп. Сварку стальных полос незначительной толщины (5—10 мм) можно производить внахлестку без высадки концов, но лучше применять способ сварки врасщеп (рис. 56). Свариваемые концы полос разрубают зубилом по ширине на три равные части (рис. 56, а), отгибают, нагревают до сварочной температуры, очищают от шлака и складывают, как показано на рис. 56, б, затем ударами кувалды концы сжимают и проковывают.
