ОСАДКА И ВЫСАДКА В КУЗНИЦЕ

Осадкой называется такая кузнечная операция, с помощью которой заготовка увеличивается в поперечном сечении и уменьшается по длине.

В зависимости от того, в какой части заготовки увеличивается поперечное сечение, различают три вида осадки: а) полную, когда увеличивается поперечное сечение по всей длине заготовки (рис. 43, а)\ б) серединную, когда увеличивается поперечное сечение заготовки только в ее середине (рис. 43, б);

в) концевую, когда увеличивается поперечное сечение одного или обоих концов заготовки (рис. 43, в).

Два последних вида осадки — серединную и концевую — принято называть высадкой. Высадка длинной и тяжелой заготовки представлена на рис. 43, г.

Осадку и высадку выполняют как ручной, так и машинной ковкой. Заготовку нагревают до ковочной температуры: всю — в случае полной осадки или только ту часть, которая будет высаживаться,— в случае серединной или концевой высадки. Затем заготовку захватывают клещами, ставят ее торцом на наковальню или на нижний боек и наносят удары по противоположному торцу кувалдой (или верхним бойком), как показано на рис. 43.

При выполнении полной осадки следует иметь в виду, что длина заготовки должна быть не больше трех ее диаметров, или трех сторон квадратной заготовки. В случае нарушения этого

требования заготовка при осадке будет изгибаться, что вызовет образование складок на поверхности поковки и другие дефекты.

Осадка и высадка применяются в кузнечной практике значительно реже, чем вытяжка, и в тех случаях, когда из заготовки, достаточной по весу, требуется отковать поковку, сечение которой больше сечения заготовки.

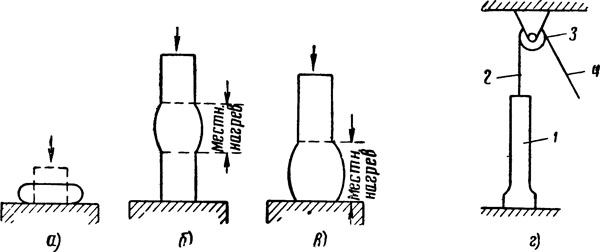

Рис. 43. Виды осадки: а — полная, б — серединная (высадка), в — концевая (высадка), г — высадка длинной и тяжелой заготовки: 1 — заготовка, 2 — канат, 3 — блок, 4 — свободный конец каната

Дефекты при осадке. При выполнении операций осадки и высадки иногда обнаруживаются дефекты поковки — изгибы, наружные складки, косогранность. Эти дефекты в большинстве случаев являются результатом нарушения основных технологических требований: заготовка при осадке не поворачивалась вокруг вертикальной оси; удары наносились не по середине торца, а по краю; длина заготовки превышала допускаемую величину.

Изгибы выправляют ударами кувалды, неглубокие складки • вырубают зубилом или зачищают на наждачном точиле. Косогранность, т. е. неправильное расположение граней поковки после полной осадки квадратной заготовки, можно выправить на наковальне ударами кувалды с предварительным подогревом поковки.
