ВЫТЯЖКА В КУЗНИЦЕ

Вытяжкой (протяжкой) называется такая кузнечная операция, посредством которой заготовка увеличивается в длину за счет уменьшения площади поперечного сечения. Вытяжка — самая распространенная кузнечная операция. Она может выполняться вручную и на молотах.

Для выполнения операции вытяжки вручную кузнец захватывает нагретую заготовку клещами и подает ее на наковальню.

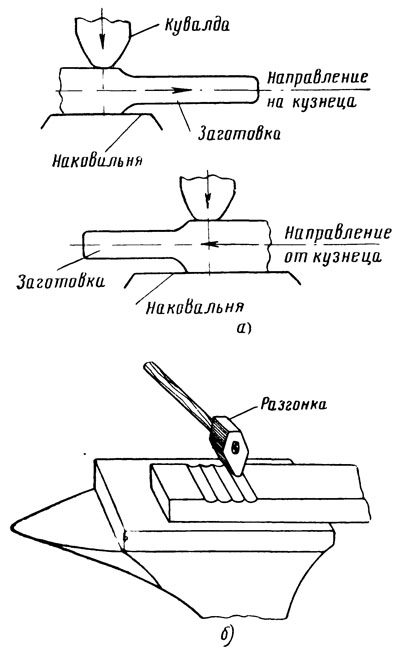

Рис. 39. Операция вытяжки:
а — непосредственными ударами кувалды по заготовке, б — с помощью разгонки

Молотобоец кувалдой наносит сильные удары непосредственно по заготовке (рис. 39, а) или по вытяжному инструменту — разгонке (рис. 39, б).

Независимо от формы поперечного сечения заготовки вытяжку всегда следует вести сначала на квадрат, т. е. если требуется вытянуть заготовку квадратного сечения на круглое, то сначала нужно ее отковать на квадрат, затем на восьмиугольник, шестнадцатиугольник и на круг. Или, если требуется заготовку круглого сечения протянуть на поковку тоже круглого сечения, то сначала ее нужно отковать на квадрат, затем на восьмиугольник, шестнадцатиугольник и на круг.


Такая последовательность ковки объясняется тем, что только при ковке на квадрат происходит наибольшее соприкасание бойка молота или кувалды с металлом, и, следовательно, вытяжка будет выполняться быстрее, заготовка будет проковываться по всему сечению, раскалывания металла по поперечным осям не произойдет.

Для выравнивания расширившейся части заготовки ее после каждых одного — трех ударов следует поворачивать на 90° (на ребро).

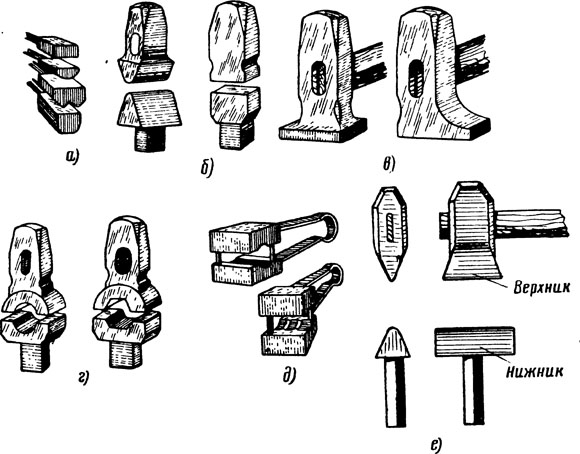

Рис. 40. Вытяжные инструменты:
а — раскатки, б — подбойки, в — гладилки, г — обжимки, д — пружинные обжимки, е — пережимки

Вытяжку заготовки (удары кувалдой или бойком молота) обычно начинают с ее середины, вытягивая сначала один конец, затем другой. При нанесении ударов кузнец передвигает заготовку по наковальне, от себя или на себя. Вытяжку мелких заготовок удобнее производить с перемещением на кузнеца.

Кроме основных инструментов, для ускорения процесса вытяжки применяют вытяжные инструменты — раскатки, подбойки, гладилки, обжимки и пережимки.

Раскатки изготовляют из инструментальной стали; они имеют разнообразную форму (рис. 40, а). При вытяжке с помощью раскатки удар кувалдой или бойком молота наносится не по заготовке, а по раскатке, наложенной на заготовку, что значительно ускоряет вытяжку.

Подбойки (рис. 40, б) применяют не только для вытяжки, но и для образования желобчатых углублений в поковке и вогнутых поверхностей. Подбойки закаливаются; рабочая часть их чисто обрабатывается.

Гладилки (рис. 40, в) применяют для приглаживания и выравнивания поверхности поковки после вытяжки заготовки раскатками или подбойками, так как после этих инструментов остаются неровности. Удары кувалдой или верхним бойком молота по гладилке должны быть не сильными, но достаточными для сглаживания неровностей.

Обжимки (рис. 40, а) применяют для вытяжки круглых изделий. Они состоят из двух половин: верхней, называемой верхни-ком, и нижней, называемой нижником. Хвост нижника вставляют в квадратное отверстие наковальни, в желобок его укладывают круглую заготовку, накрывают верхником, по которому наносят удары кувалдой.

На рис. 40, д показаны пружинные обжимки; нижняя и верхняя части обжимок одинаковы и соединены пружинящей полосой. Две шпильки, закрепленные в верхней половине, служат для обеспечения симметричной обжимки.

Пережимки (рис. 40, е) применяют для того, чтобы наметить место перехода (уступа) на заготовке от одного сечения к другому. Пережимка также состоит из двух частей: верхника и нижника. Нижник вставляют хвостом в отверстие наковальня, затем на конусную часть его укладывают заготовку, на нее в месте пережима устанавливают верхник, по которому наносят удары кувалдой или бойком молота.
