ИНСТРУМЕНТЫ, ПРИМЕНЯЕМЫЕ ПРИ ПРОШИВКЕ И ПРОБИВКЕ В КУЗНИЦЕ

Для выполнения операций прошивки и пробивки применяется основной кузнечный инструмент (кувалда, клещи, молоток) и специальный инструмент — пробойники, бородки, прошивни, надставки, кузнечные формы, оправки.

Пробойники и бородки (рис. 47, а, б) применяются при ручной ковке: пробойники — для прошивки, а бородки — для пробивки отверстий. Рабочая часть этих инструментов может иметь различное сечение, но чаще всего применяется круглое или квад-

ратное. Как видно из рисунка, пробойник и бородки очень сходны по конструкции, разница между ними заключается в том, что рабочая часть бородка имеет уклон до 1 :20, а пробойника — до

1 : 10. Пробойники и бородки изготовляют из стали марки У7, рабочая часть их закаливается до твердости 40-Г-50.

Кузнечная форма (рис. 47, в) представляет собой стальную или чугунную плиту размерами примерно 250X250X70 мм с отверстиями различной формы и размеров. Ребра формы имеют вырезы различной конфигурации. Кузнечная форма применяется в качестве подкладки при изготовлении отверстий, а также для ковки фигурных поковок.

Оправка (рис. 47, г) применяется для выглаживания и калибровки стенок прошитого или пробитого отверстия. Форма оправок бочкообразная, размеры — в зависимости от диаметра отверстия.

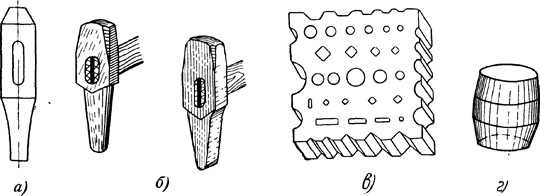

Рис. 47. Инструменты, применяемые при прошивке и пробивке:
а — пробойник, б — бородки, в — кузнечная форма, г — оправка
