ПРОШИВКА И ПРОБИВКА ОТВЕРСТИЙ В ЗАГОТОВКАХ И ПОКОВКАХ

Для получения больших и малых отверстий в заготовках и поковках, а также для изготовления бесшовных колец применяют кузнечные операции, называемые прошивкой и пробивкой. Обе эти родственные операции могут выполняться ручной ковкой (небольшие отверстия) и машинной ковкой (большие отверстия).

Прошивка. Под прошивкой, выполняемой ручным способом, понимают кузнечную операцию по изготовлению отверстий в заготовках и .поковках небольшой толщины — листах, полосах, тонких поковках. Нагретую до температуры 900—1000° заготовку вынимают из горна или печи клещами и кладут на подкладное кольцо; последнее помещают на наковальне (рис. 44, а) так, чтобы намеченное для прошивки место находилось над отверстием кольца, диаметр которого больше прошиваемого отверстия. Затем устанавливают пробойник на центр намечаемого отверстия и по головке пробойника наносят удары кувалдой. Пробойник прошивает металл, в результате чего го прошитого отверстия выдавливается часть металла, называемая выдрой.

Прошивка больших по диаметру и глубоких сквозных отверстий осуществляется на молотах с помощью прошивней и надставок. Нагретая заготовка (рис. 44, б) устанавливается на кольцо, уложенное на нижнем бойке; ударами верхнего бойка прошивень вдавливается в заготовку. В том случае, если высота прошивня недостаточна, применяют надставки.

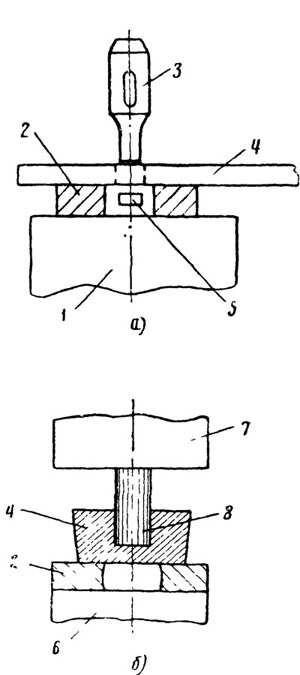

Рис. 44. Прошивка отверстий:
а — прошивка при ручной ковке, б — прошивка при машин* ной ковке: 1— наковальня, 2 — подкладное кольцо, 3 — пробойник, 4 — заготовка, 5 — выдра, 6 — нижний боек, 7 — верхний боек, 8 — прошивень

Пробивка. Под пробивкой, выполняемой ручным способом, понимают

кузнечную операцию по изготовлению отверстий в небольших заготовках с помощью бородка, вводимого поочередно с обеих сторон заготовки (рис. 45, а, б, в). Вместо подкладного кольца при пробивке пользуются отверстием в наковальне. Нагретую до ковочной температуры заготовку берут клещами и укладывают на наковальню так, чтобы место, предназначенное для пробивки, приходилось над отверстием наковальни. Затем ударами кувалды вдавливают бородок на полови-
ну толщины заготовки, вынимают из образовавшегося углубления, переворачивают заготовку на другую сторону, выправляют молотком выпуклость и пробивают тем же бородком отверстие с этой стороны. Операцию пробивки следует выполнять в начале

ковки, чтобы потом иметь возможность выправить заготовку, у которой пробивка несколько искажает очертания.

Пробивка больших по диаметру и глубоких отверстий производится на молоте без подкладных колец. Нагретую заготовку 1

(рис. 45, г, д, е) устанавливают на нижний боек 2, верхним бойкам наносят удары по прошивню 3, затем поворачивают заготовку и с другого торца окончательно пробивают отверстие.

В процессах прошивки и пробивки пробойники, бородки и прошивни иногда с большим трудом удается вынуть из углублений и отверстий, вследствие трения между стенками инструмента и металла. Во избежание этого в начале каждой операции в первоначальное углубление, образовавшееся от вдавливания в заготовку инструмента, насыпают угольную пыль (порошок) или смазывают это углубление смесью графита с мазутом. Сгорая, уголь или смесь образуют газы, что способствует выталкиванию инструмента из углубления. Кроме этого, для выталкивания инструмента применяют оправочные кольца 5 (рис. 45, е), которые накладывают на заготовку сверху; по этим кольцам наносят удары бойком, вследствие чего заготовка расправляется и отверстия несколько расширяются, освобождая прошивень.

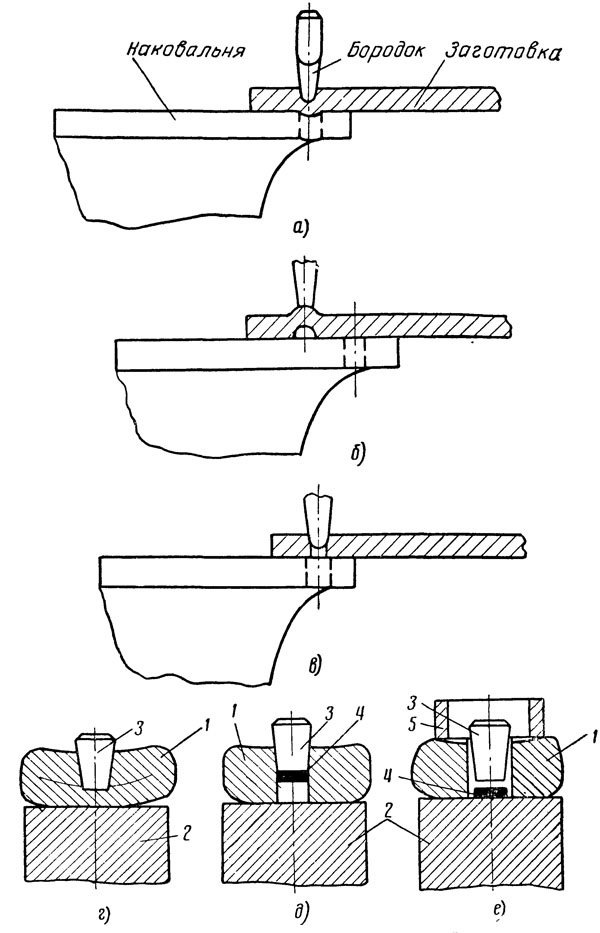

Рис. 45. Пробивка отверстий: а — первый прием, б — второй прием, в — третий прием, г, д, е — пробивка поковок на молоте: 1 — поковка, 2 — нижний
боек, 3 — прошивень, 4 — выдра, 5 — оправочное кольцо

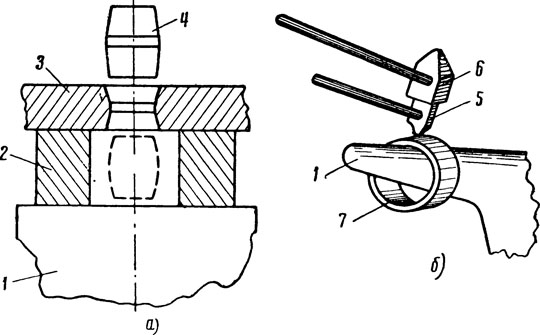

Рис. 46. Калибровка отверстий и раскатка кольца:
а —калибровка с помощью оправки, б — раскатка кольца: 1 — наковальня, 2 — подкладное кольцо, 3 — заготовка,
4 — оправка, 5 — раскатка, 6 — кувалда, 7 — кольцо


Расширение и выглаживание стенок отверстий. Нередко отверстие после прошивки имеет не гладкие стенки, а после пробивки— не прямые и не гладкие, так как бородок — конусной формы. Для устранения этих дефектов и для калибровки применяют бочкообразную оправку, которую ударами кувалды протал кивают через все отверстие (рис. 46, а). Такие оправки применяют также и для расширения небольших отверстий.

Раскатка колец. Применяя пробивку или прошивку, можно изготовить кольцо, не изгибая заготовки. Для этого в заготовке бородком или пробойником делают отверстие, расширяют его оправкой и раскатывают на роге наковальни (рис. 46, б). Бесшовные кольца большого диаметра, обечайки и барабаны изготовляют машинной ковкой — на молотах с помощью прочной подставки и оправки.
