ВИДЫ ВЫТЯЖНЫХ РАБОТ В КУЗНИЦЕ

Наиболее употребительными видами вытяжки являются:

1) вытяжка квадрата на квадрат меньшего сечения без уступа;

2) вытяжка квадрата на квадрат меньшего сечения с уступом;

3) вытяжка квадрата на полосу 'без уступа; 4) вытяжка квадрата на полосу с уступом; 5) вытяжка квадрата на круглое сечение; 6) образование выступа на полосе; 7) уширение (расплющивание, разгонка) заготовки; 8) образование заплечиков; 9) передача металла.

Вытяжка квадрата на квадрат меньшего сечения без уступа (рис. 41, а) производится непосредственно кувалдами или с помощью раскаток от середины заготовки; сначала вытягивают один конец, а потом другой, обычно с двух или нескольких нагревов. При вытяжке необходимо соблюдать основное правило — после каждых одного—трех ударов кувалдой или верхним бойком молота поворачивать заготовку на 90°. По окончании вытяжки обмеряют вытянутый ,конец кронциркулем. Для ускорения вытяжки применяют полукруглую раскатку, а для выглаживания поверхности поковки — гладилку с острыми кромками.

Вытяжка квадрата на квадрат меньшего сечения с уступом
(рис. 41, б). Кузнец начинает вытяжку с предварительной операции— изготовления уступа. Для этого он с помощью пережимки ударами кувалды или верхнего бойка молота с четырех сторон делает на назначенном месте пережимы (зарубки) на

заготовке. Затем кувалдой или бойком вытягивается конец заготовки на заданный размер, так же как и в предыдущем случае.

Вытяжка квадрата на полосу без уступа производится так же,
как и вытяжка квадрата на меньший квадрат без уступа. С помощью раскатки, начиная с середины заготовки, вытягивают один конец ударами кувалды или бойка молота по раскатке,

затем выглаживают поверхность гладилкой; таким же образом вытягивают второй конец.

Вытяжка квадрата на полосу с уступом (рис. 41, в) производится с помощью пережимки или топора (при ковке тяжелых заготовок). Ударами кувалды пережимку вдавливают сверху

в квадрат и образуют таким образом пережим. Одну сторону (вправо или влево от п ер ежим а) оттягивают на заданное сечение.

Вытяжка квадрата на круглое сечение (рис. 41, а) выполняется последовательными переходами: квадрат

большего сечения протягивают на квадрат меньшего; затем легкими ударами сбивают углы, в результате чего сечение заготовки приобретает форму восьмигранника; отковывают заготовку на круглое сечение легкими ударами кувалды и окончательно отделывают в подкладных штампах.

Образование выступа на полосе (рис. 41, д) производится с помощью пережимки; ударами кувалды ее вдавливают в заготовку и образуют и а ней два пережима. ОКонцы заготовки вправо и влево от пережимов оттягивают и выглаживают гладилкой.


Уширение (расплющивание) заготовки (рис. 41, е) является также операцией вытяжки заготовки, но в полеречном направлении. Уширение выполняют с помощью раскатки, по которой наносят удары кувалдой. Операцию расплющивания следует начинать с середины заготовки.

Передача металла. Передачей металла называется такая куз-

нечная операция, посредством которой производится смещение части заготовки из одной плоскости в другую с сохранением параллельности горизонтальных осей. Процесс передачи металла выполняют в следующей последовательности. После нагрева металла в месте передачи заготовку укладывают на нижний боек молота и топором делают надрубы сверху и снизу, как показано на рис. 42. Затем на нижний боек ставят подкладку, на которую опирают один конец заготовки, а другой — на стойку также с подкладкой и верхним бойком наносят удары до тех пор, пока металл не переместится сверху вниз на необходимое расстояние.

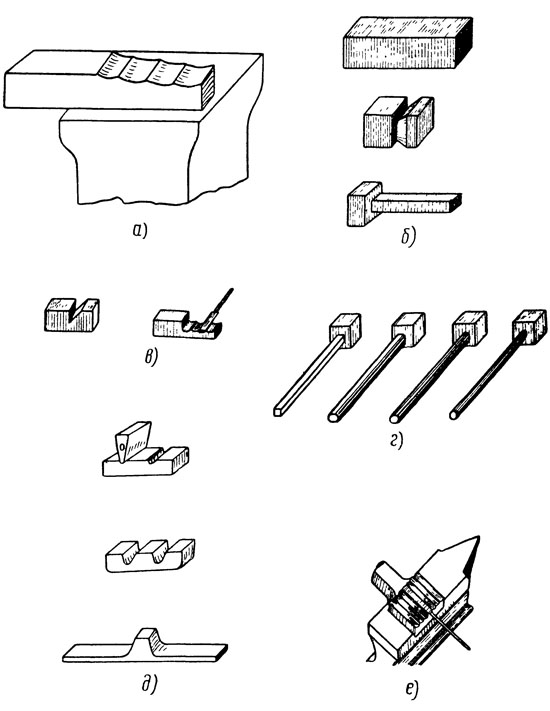

Рис. 41. Виды вытяжных работав — вытяжка квадрата на квадрат меньшего сечения без уступа, б — вытяжка квадрата на квадрат меньшего сечения с уступом, в — вытяжка квадрата на полосу с уступом, г — вытяжка квадрата на круглое сечение, д — образование выступа на полосе, е — уширение заготовки

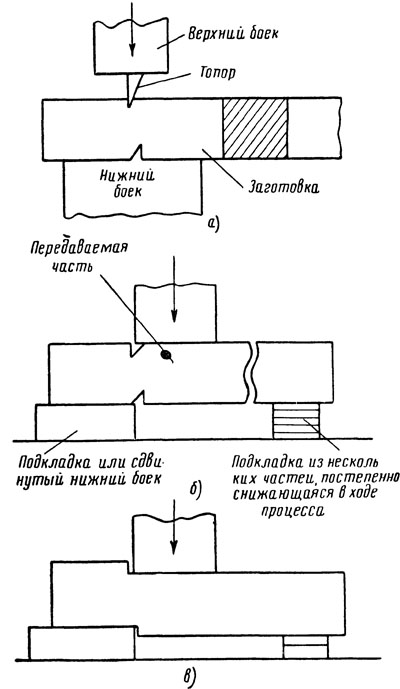

Рис. 42. Схема передачи металла:
а — наметка участка передачи, б — предварительное смещение металла, в — окончательное смещение металла
