Столярные соединения
30.
Составные части столярных изделий
При изготовлении столярных изделий детали и узлы составляют основу их
конструкции. В зависимости от назначения детали и их элементы имеют
различную форму и наименование (рис. 129): брусок — заготовка, у которой
ширина не более двойной толщины; раскладка — заготовка, закрывающая
кромку щита; штапик — брусок, служащий для крепления вставленных в
четверть стекол или филенок; филенка — щиток, вложенный внутрь рамки;
фаска — срезанное острое ребро кромки детали; смягчение (заоваливание)—закругление
{г— 1...2 мм) острого ребра кромки; закругление — более значительно, чем
смягчение; галтель — полукруглая выемка на ребре или пласти детали;
калевка — фигурно обработанная кромка бруска, предназначенная для
декоративного оформления изделия; фальц — прямоугольная выемка; четверть
— фальц с равными сторонами; пла-тик—преднамеренно допущенный уступ (2..
.6 мм); свес — вы-ступающая за пределы основания часть сиденья, кромки,
вели-чина свеса 10...50 мм; паз — углубление; гребень — выступ.
Виды соединений. Для сборки деталей, узлов и групп в изделия
применяют различные столярные соединения; два основных— разъемные и
неразъемные (рис. 130). Разъемные могут быть жесткие на стяжках или
шкантах и шарнирные на петлях, съемные и стационарные. Неразъемные
соединения выполняют на гвоздях, шурупах, скрепах.
Все соединения по своему назначению объединены в 5 групп: угловые
концевые — УК, угловые срединные — УС, угловые ящичные — УЯ, соединения
по длине Д, соединения по кромке— К. Кроме того, согласно ГОСТ 9330—76,
угловые соединения делятся на концевые, срединные и ящичные. На рис.
131, 132 представлены соответственно элементы шиповых соединений и их
виды, на рис. 133 — ящичные соединения.
К столярным соединениям (рис. 134) предъявляются
очень высокие требования, так как от прочности их изготовления зависят
эффективность и качество сборочных операций и готовых изделий.
Рис. 129. Элементы деталей и узлов столярных
изделий:1
1 — брусок; 2 — раскладка; 3— штапик; 4 — филенки,; 5 — фаска; 6 —
смягчение; 7 — закругление; 8 — галтель; 9 — калевка,; 10 — фальц;
четверть; 11 — платик; 12 — свес; 13 — пазы; 14— гребень

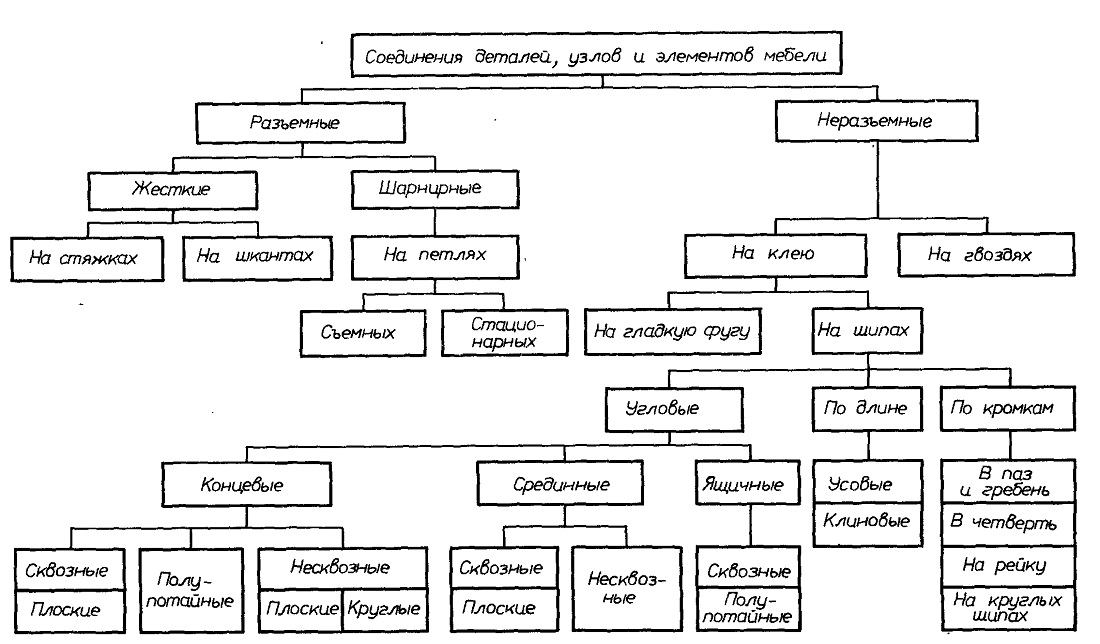

Рис. 130. Классификация соединений деталей
мебели

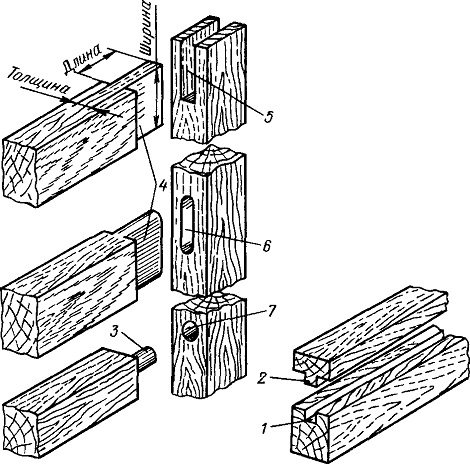

Рис. 131. Элементы шиповых соединений:
1 — паз; 2— гребень; 3 — шип круглый; 4 — шипы плоские; 5 — проушина; 6,
7 — гнезда соответственно плоского и круглого шипа

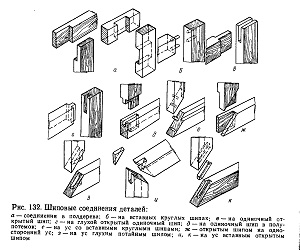

Рис. 132. Шиповые соединения деталей
Рис. 133. Ящичные соединения:
а — прямой открытый шип; б — косой открытый шип; в — открытый шип
ласточкин хвост; г — полупотайной шип ласточкин хвост; д —
комбинированный открытый шип ласточкин хвост; е — комбинированный
закрытый шип ласточкин
хвост; ж — вставной круглый шип; з — паз на вставную рейку; и — в паз и
гребень; к — в четверть на гвоздях
Рис. 134, Соединения деталей каркаса
