Контроль шероховатости поверхности древесины

Контроль шероховатости поверхности древесины

Для контроля шероховатости, т. е. определения величины Rzmах применяют лабораторные приборы (рис. 127): микроскопы МИС-11, позволяющие определять неровности от 1 до 70 мкм (12. ..8-й классы), и ТСП-4 для измерения неровностей высотой от 30 до

800 мкм и более (9.. ,3-й классы). Для определения шероховатости поверхности древесины с неровностями высотой 800... 1200 мкм (3. ..1-й классы) применяют специальные индикаторные глубиномеры.

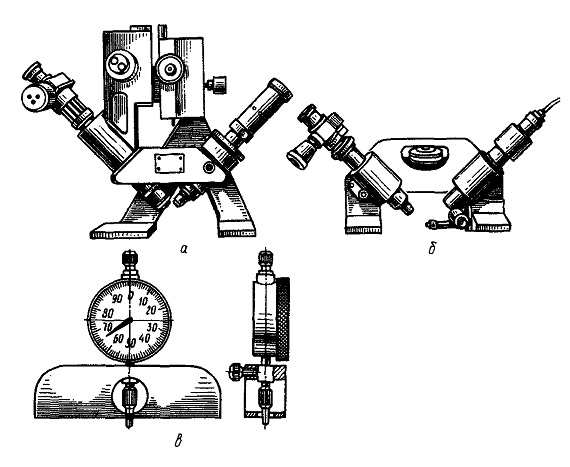

Рис. 127. Приборы для определения шероховатости поверхности: а —микроскоп МИС-11; б — микроскоп ТСЛ-4М; в — индикаторный глубиномер

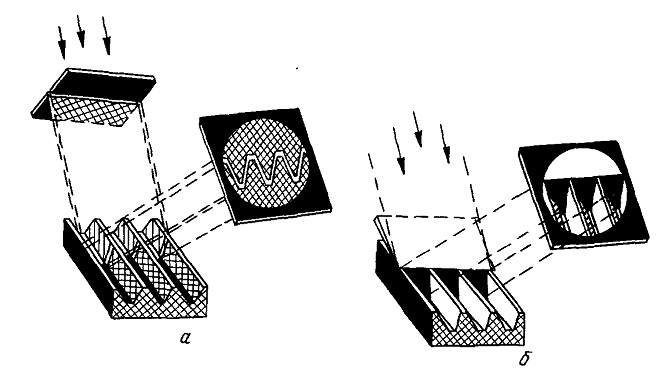

Рис. 128. Оптические методы определения шероховатости поверхности с помощью микроскопов МИС-11 (а) и ТСП-4М (б)

Контроль шероховатости древесины непосредственно на про-изводстве выполняют при помощи образцов-эталонов, изготовленных из той же древесины, тем же способом резания. Шероховатость образцов-эталонов предварительно проверяется в лабораторных условиях. Для определения шероховатости поверхности образца-эталона делают не менее 10 замеров. Аттестованные лабораторией предприятия образцы-эталоны должны быть согласованы с начальником ОТК и утверждены главным инженером предприятия. На рис. 128 показаны методы определения шероховатости поверхности с помощью микроскопов. Утвержденные образцы-эталоны с бирками, на которых указано название предприятия, назначение образца, вид обработки, значение R.zmax и класса согласно ГОСТ 7016—75, вывешивают на рабочих местах.

Контрольные вопросы

1. Что понимают под точностью обработки и чем она характеризуется?

2. Какне факторы влияют на точность обработки деталей?

3. Что такое допуск и от чего зависят его величины?

4. Виды посадок в деревообработке и их применение.

5. Что такое квалитеты? Их применение.

6. Как определить вид посадки и квалитет?

7. Чем контролируют точность обработки деталей?

8. Какие разновидности калибров вы знаете?

9. Что такое шероховатость поверхности древесины?

10. Параметры шероховатости поверхности древесины. Каким ГОСТом они регламентированы?

11. Приборы для контроля шероховатости поверхности.
