32.
Угловые серединные соединения в
столярно-мебельных изделий
Серединные соединения брусков и щитов применяют при изготовлении
столярно-строительных изделий и мебели для увеличения их прочности. Их
виды и размеры приведены на рис. 136.

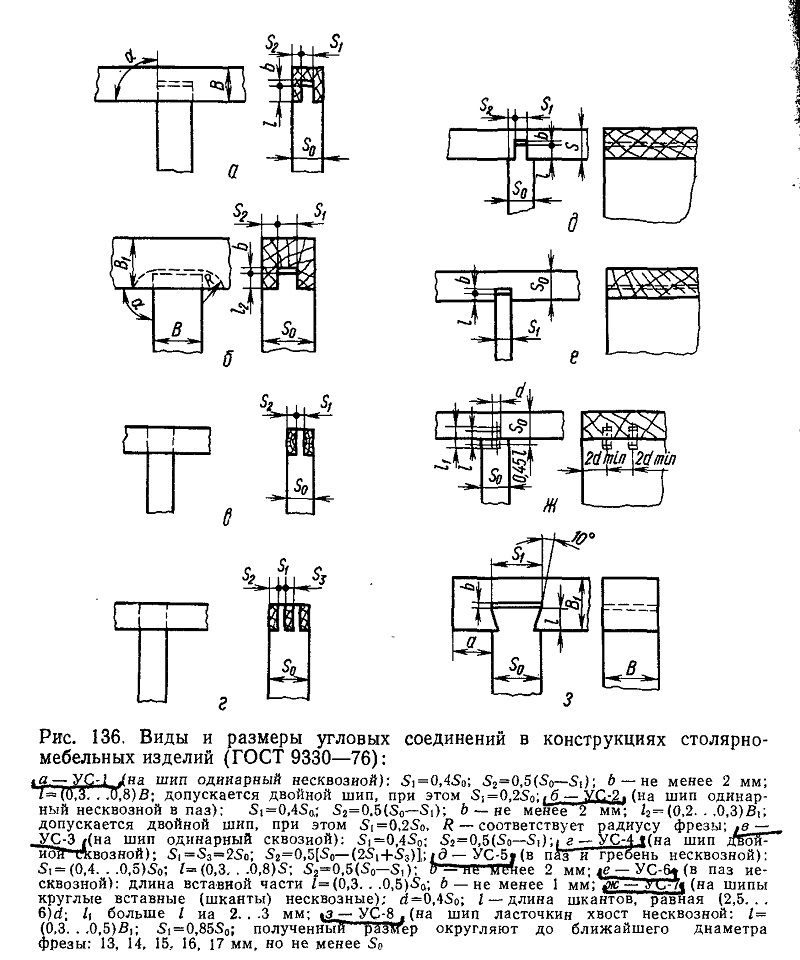

Рис. 136, Виды и размеры угловых соединений в конструкциях столярномебельных изделий (ГОСТ 9330—76):
Применяемые инструменты, последовательность выполнения операций и требования к разметке тавровых соединений такие же, как и для угловых. Гнезда и отверстия выполняют вручную при помощи долот и стамесок. При механизированном изготовлении применяют цепно-долбежные (ДЦА-2, ДЦА-3) и сверлильно-пазовальные (СвПА-2, СвПА-3) станки. Тавровые соединения щитов выполняют на круглый шип. Разметку для отверстий под шипы делают при помощи шаблонов, а затем сверлят только дрелью или на станках СГВП-1, СГВП-2.
