31.

Угловые концевые соединения в столярно-мебельных изделий

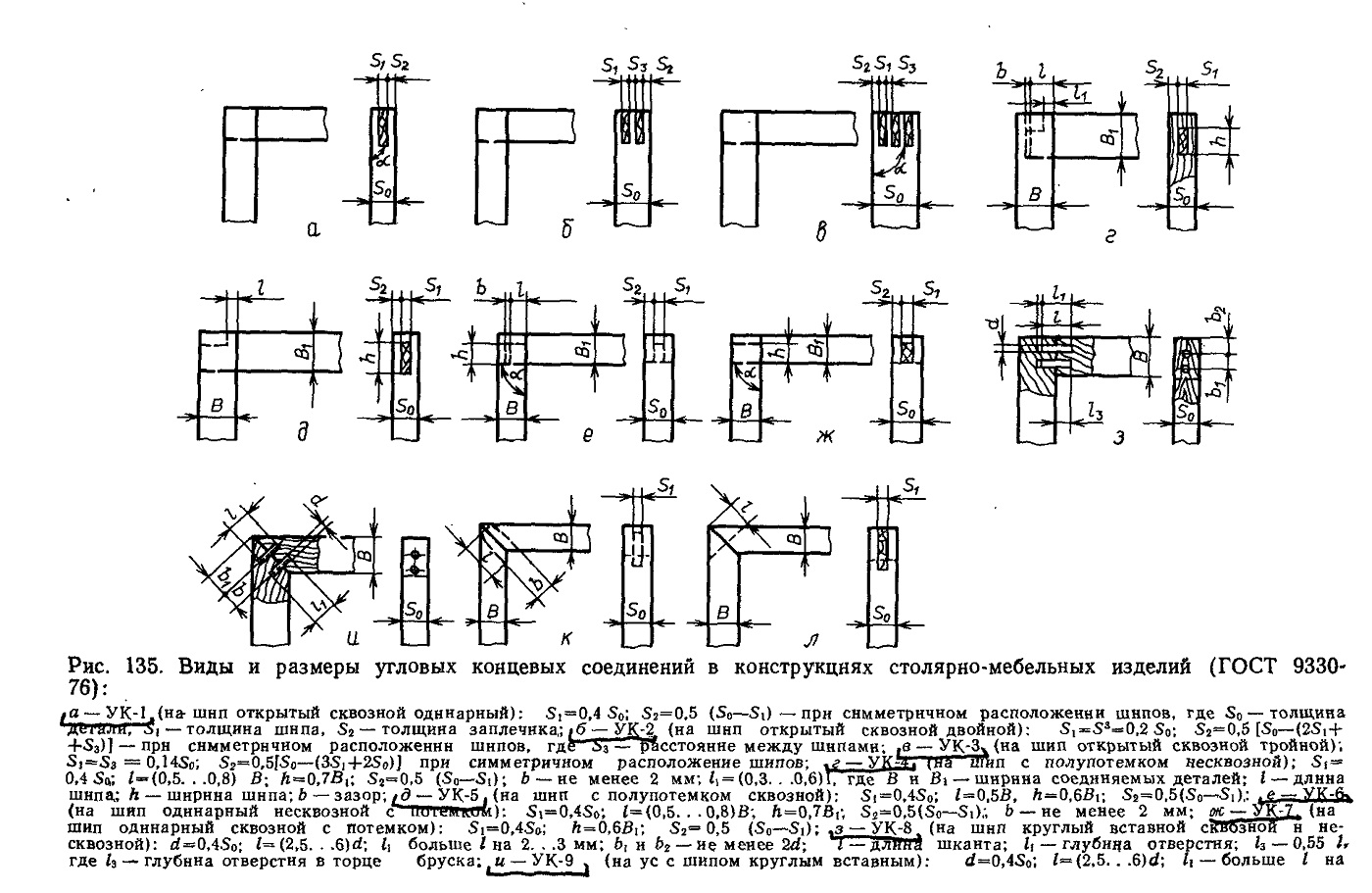

В конструкциях столярно-мебельных изделий угловые концевые соединения применяются широко. Их разновидности и размеры приведены на рис. 135.

Размеры шипов и других элементов угловых концевых шиповых соединений должны быть выполнены в соответствии с ГОСТ 6449—76. Размеры и форма деталей и их соединительных (сопрягаемых) элементов определяются чертежом. Для перенесения этих размеров на деталь и точного изготовления проводят разметку исправным и хорошо подготовленным разметочным инструментом. Размечают деталь при помощи угольника, заостренного карандаша и рейсмуса, проводят все риски сначала с лицевой стороны. Одинаковые детали рекомендуется' размечать вместе, укладывая их в один ряд и по возможности скрепляя.

Размечая вязку брусков, на внутренних кромках которых будет отобрана фаска или калевка, необходимо предусмотреть меньшую ширину его шипа и меньшую длину со стороны отборки. Проушину размечают в соответствии с размерами шипа. При разметке вязки брусков, на кромке которых выбирают паз, ширину шипа и длину проушины или гнезда делают меньше на глубину паза. При выборке паза с обеих сторон бруска длина гнезда должна быть меньше на двойную глубину паза.

При изготовлении соединительных элементов на деревообрабатывающих станках разметку не делают. Регламентация размеров шипов, проушин или гнезд осуществляется точной настройкой режущих инструментов, подающих и направляющих органов станков, обеспечивающих высокую производительность и точность обработки.







Рис. 135
