Движение всех рабочих органов крановой установки (грузовой лебедки,
стрелы, механизма поворота, механизмов выносных опор и др.), а также
управление этими движениями осуществляется с помощью гидравлического
привода.
Гидравлическая схема крана – однопоточная, двухконтурная, открытого типа
и состоит из гидравлического бака, аксиально-поршневого насоса,
секционных гидрораспределителей, гидроцилиндров двухстороннего действия,
аксиально-поршневых гидромоторов, а так же предохранительной, запорной и
регулирующей аппаратуры.
Все элементы гидроаппаратуры соединены между собой трубопроводами.
2.5.1.
РАСПРЕДЕЛЕНИЕ ПОТОКОВ РАБОЧЕЙ ЖИДКОСТИ НЕПОВОРОТНОЙ ЧАСТИ АВТОМОБИЛЬНОГО
КРАНА КС-55727
Схема гидравлическая принципиальная неповоротной части приведена на
рисунке 24. Гидравлический насос 1 осуществляет забор рабочей жидкости
из гидробака и подает её через соединение вращающееся 7 на поворотную
часть и к распределителю 2.
С помощью гидрораспределителя 2 осуществляется управление
гидроцилиндрами вывешивания крана 3 и гидроцилиндрами выдвижения 4
балок выносных опор. На опорных гидроцилиндрах в целях безопасности
установлены гидрозамки 5, автоматически запирающие рабочую жидкость в
поршневой полости после прекращения её подачи, исключая просадку штоков
при увеличении нагрузки или при обрыве питающего трубопровода. При
нейтральном положении золотников гидрораспределителя 2 полости
гидродвигателей заперты, а напорная магистраль через предохранительный
клапан поворотной части соединена со сливом.

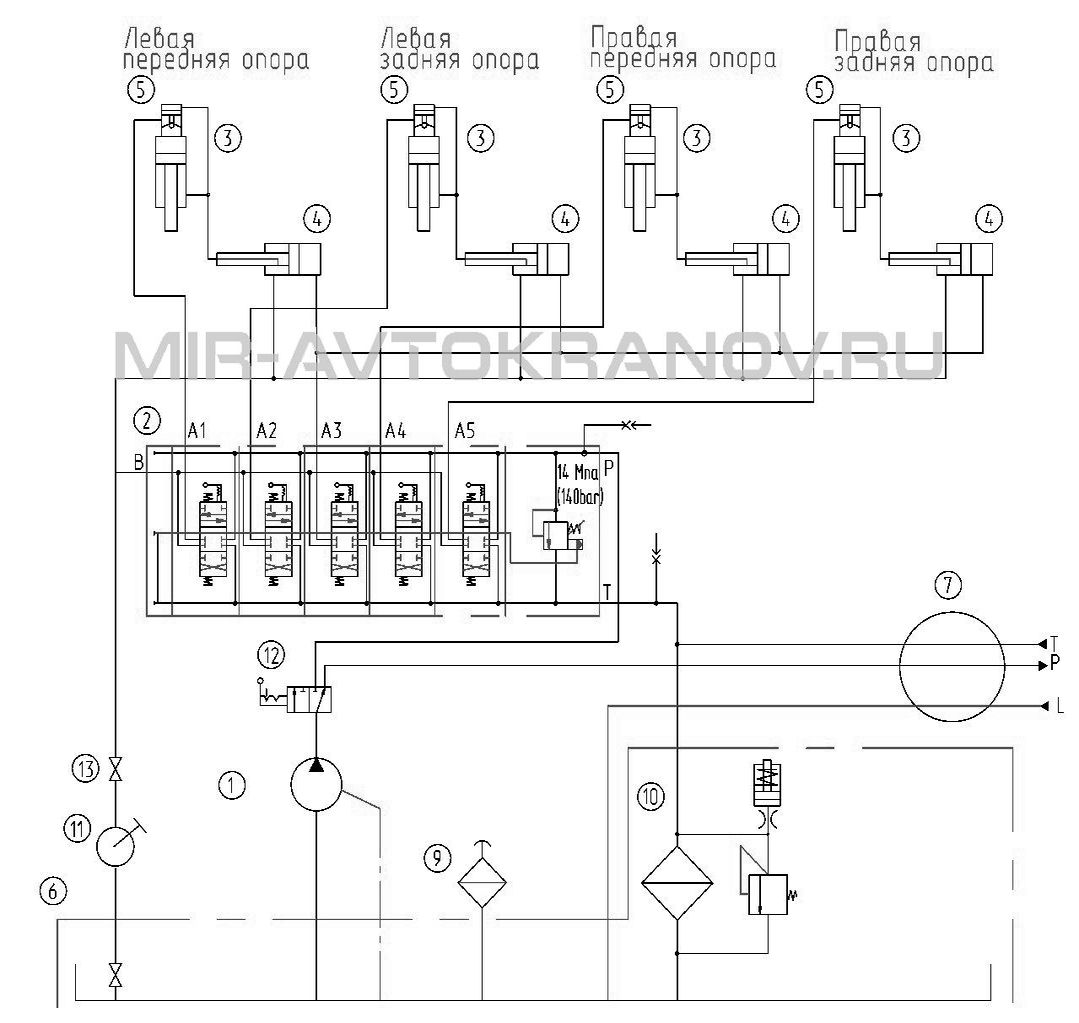

Рисунок 24 – Схема гидравлическая принципиальная неповоротной части
крана КС-55727
Рабочая жидкость от насоса 1 под давлением, зависящим от сопротивления
клапана, фильтра и трубопроводов, направляется в бак.
Перечень элементов гидрооборудования неповоротной части приведен в
таблице 2.3
При установке на Вашем кране кондиционера схема гидравлическая
принципиальная неповоротной части приведена в дополнении к настоящему
руководству эксплуатации, входящему в состав эксплуатационной
документации Вашего крана.
ТАБЛИЦА 2.3 - ЭЛЕМЕНТЫ ГИДРООБОРУДОВАНИЯ НЕПОВОРОТНОЙ ЧАСТИ
310.3.112.04.06 (PSM HYDRAULICS, Екатеринбург) или МГ
112/32.4
(Шахтинский завод «Гидропривод» г. Шахты) или А1.112.25.04
(Хорда – Гидравлика, г. Гомель)
1
КС-55727-5:
Насос V = 112 см3, Рном = 25 МПа
310.3.112.03.06 (PSM HYDRAULICS, Екатеринбург)
или МГ 112/32.3
(Шахтинский завод «Гидропривод» г. Шахты) или А1.112.25.03
(Хорда – Гидравлика, г. Гомель)
КС-55727-6:
Насос V = 108 см3, Рном = 25 МПа
HDS-108
2
Гидрораспределитель
Dу = 10мм, Рном =14 МПа
РГМ-10.00.000
1
3
Гидроцилиндр
Ø140хØ110хL Рном = 16 МПа
для
всех типов кранов, кроме КС-55727-5:
КС-55727-1.40.02.000В (L=625 мм) для
крана КС-55727-5:
КС-55727-5.40.02.000В (L=700 мм)
4
4
Гидроцилиндр
Ø63хØ40хL Рном = 16 МПа
КС-55727-1.40.03.000
(L=1565 мм)
4
5
Гидрозамок
Dу = 12 мм, Рном = 32 МПа
КС-3579.83.200-1 или 4 СК90 14 WS3 (IH. Англия)
4
6
Гидробак V = 260 дм3
КС-55727.83.07.000
1
7
Соединение вращающееся
Dу = 25 мм, Р = 20 МПа
КС-3579.83.700-2
1
9
Фильтр воздушный
ТМ 478 G 150 (Sofima, Италия)
1
10
Фильтр встроенный
в составе гидробака β 25>200
RFM125 FD1 B8.80.S
(Sofima, Италия)
1
11
Насос ручной Q= 0,015 дм3/мин
НР-50
1
12
Кран трехходовой
DDF3V 05 A 70SH/A
(МТС, Италия)
1
13
Вентиль нормально закрытый Dу = 8 мм
КС-55727.83.09.050
1
КП
Гидроклапан предохранительный
в составе гидрораспределителя РГМ-10.00.000 Dу = 10 мм, Рном
= 16МПа
