УПРАВЛЕНИЕ ПРИВОДОМ НАСОСА АВТОМОБИЛЬНОГО КРАНА КС-55727



КС-55727-1:

Для управления приводом насоса (включение-выключение коробки отбора мощности - КОМ) применен электропневматический привод. Принципиальная пневматическая схема показана на рисунке 18, перечень элементов в таблице 2.1 При нажатии на переключатель  включения привода насоса  в кабине водителя включаются  пневмораспределители с электроуправлением КЭМ (рисунок 18) и воздух поступает в пневмоцилиндры ПЦ1 и ПЦ2 . При этом прекращается подача  топлива в двигатель. При возврате переключателя  в исходное положение штоки ГЦ1 и ГЦ пружиной возвращаются в исходное положение, открывая подачу двигателя.

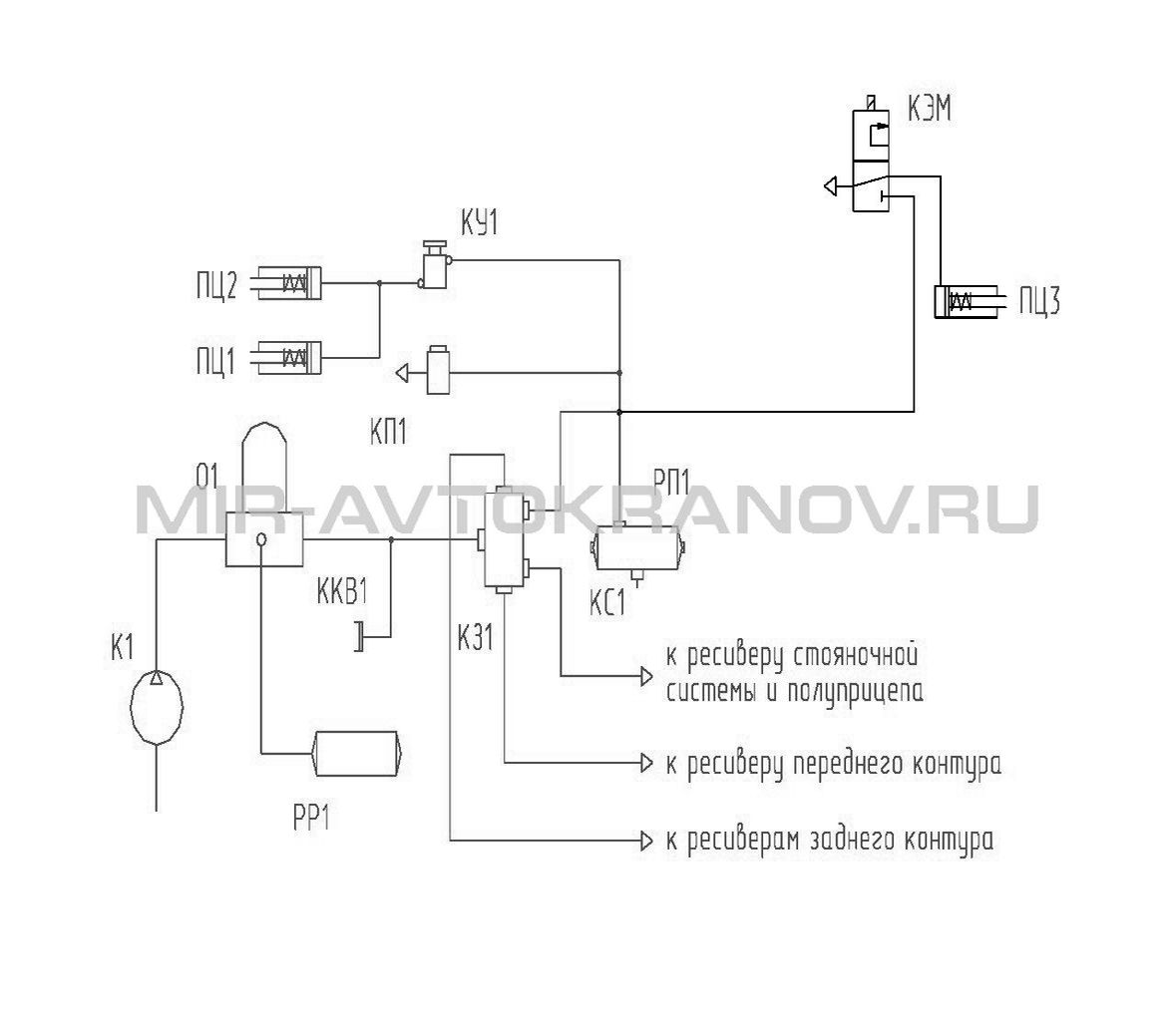

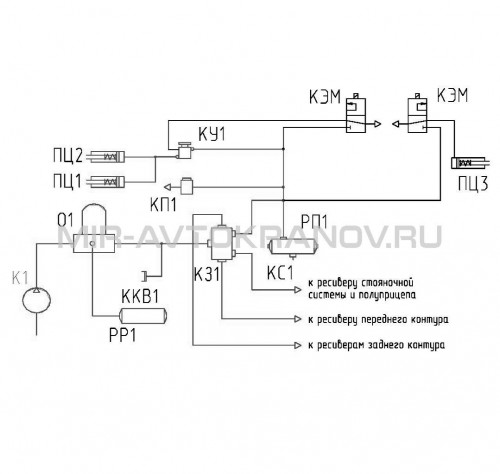

Рисунок  18 – Схема пневматическая принципиальная крана КС-55727-1

Рисунок 18 – Схема пневматическая принципиальная крана КС-55727-1



ТАБЛИЦА 2.1 -  ПЕРЕЧЕНЬ ЭЛЕМЕНТОВ ПНЕВМООБОРУДОВАНИЯ  ДЛЯ КРАНА КС-55727-1

Обозначение по схеме Наименование и краткая техническая характеристика Кол. Примечание
К1 Компрессор 1
КЗ1 Клапан защитный 1
ККВ1 Клапан контрольного вызова 1
КП1 Клапан пропорциональный 1
КС1 Клапан слива конденсата 1
КУ1 Клапан управления вспомогательным тормозом 1
КЭМ Клапан электромагнитный 2 не входит в состав шасси
О1 Осушитель воздуха 1
ПЦ1 Пневмоцилиндр 1
ПЦ2 Пневмоцилиндр 1
ПЦ3 Пневмоцилиндр  КОМ 1 не входит в состав шасси
РП1 Ресивер потребителей 1
РР1 Ресивер регенерации 1

КС-55727-7, КС-55727-9:

Для управления приводом насоса также предусмотрен электропневматический привод.  Схема пневматическая принципиальная показана на рисунке 19, перечень элементов – в таблице 2.2. Описание работы привода аналогично кранам КС-55727-1, КС-55727-5.

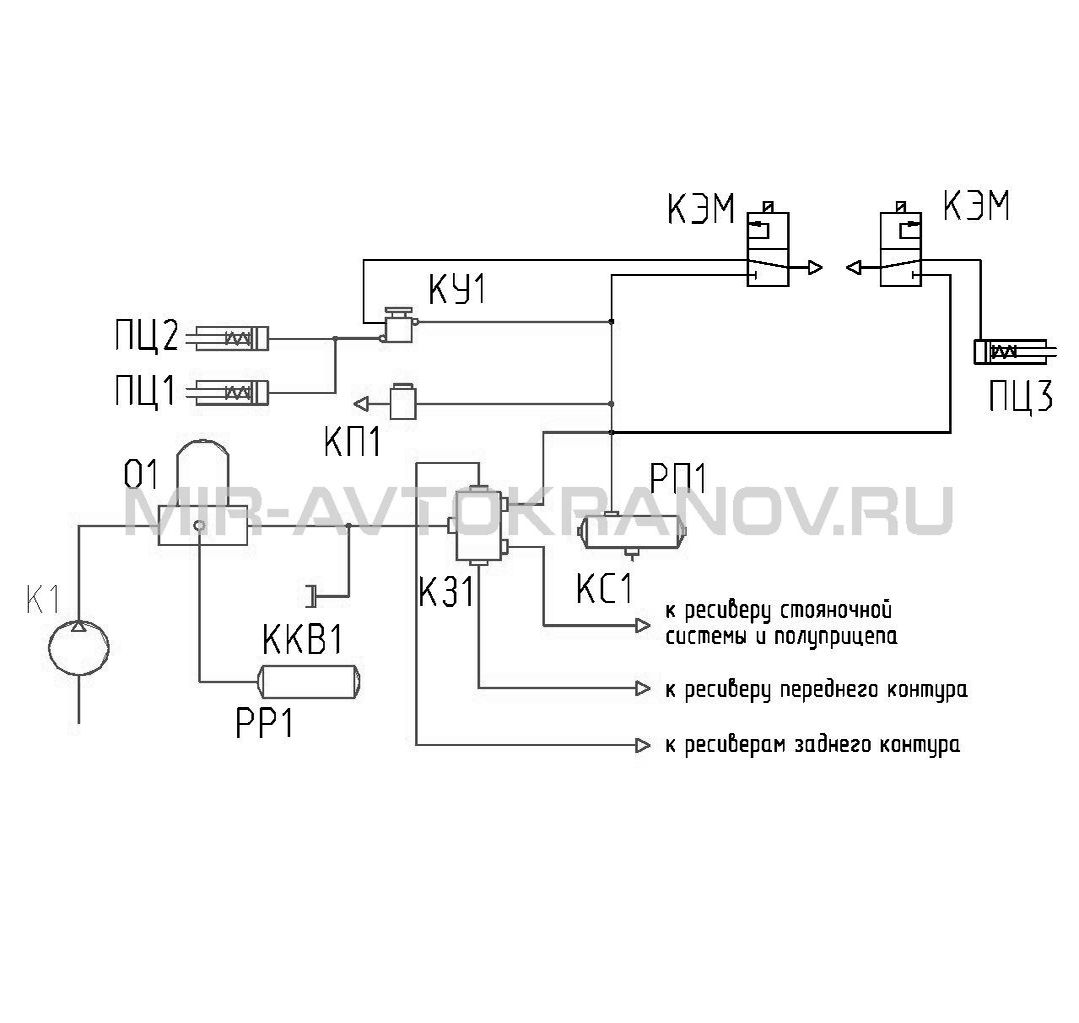

Рисунок 19 – Схема пневматическая принципиальная кранов КС-55727-7, КС-55727-9

Рисунок 19 – Схема пневматическая принципиальная кранов КС-55727-7, КС-55727-9



ТАБЛИЦА 2.2 - ПЕРЕЧЕНЬ ЭЛЕМЕНТОВ ПНЕВМООБОРУДОВАНИЯ ДЛЯ КРАНА КС-55727-7

Обозначение по схеме Наименование и краткая техническая характеристика Кол. Примечание
К1 Компрессор 1
КЗ1 Клапан защитный 1
ККВ1 Клапан контрольного вывода 1
КП1 Клапан пропорциональный 1
КС1 Клапан слива конденсата 1
КУ1 Клапан управления вспомогательным тормозом 1
КЭМ Клапан электромагнитный КЭМ16 1 не входит в состав шасси
О1 Осушитель воздуха 1
ПЦ3 Пневмоцилиндр  КОМ 1 не входит в состав шасси
РП1 Ресивер потребителей 1
РР1 Ресивер регенерации 1









2.4.2. УПРАВЛЕНИЕ ПРИВОДОМ НАСОСА АВТОМОБИЛЬНОГО КРАНА КС-55727





КС-55727-5, КС-55727-6, КС-55727-8:

Привод управления электропневматический. Схема пневматическая принципиальная и дополнительные требования по включении КОМ согласно руководству по эксплуатации шасси.
