2.4.3. ПРИВОД УПРАВЛЕНИЯ КРАНОВЫМИ ОПЕРАЦИЯМИ АВТОМОБИЛЬНОГО КРАНА КС-55727

КС-55727-1, КС-55727-5 (кроме исполнения КС-55727-5-22), КС-55727-7 (кроме исполнения КС-55727-7-22), КС-55727-8 (кроме исполнения КС-55727-8-22), КС-55727-9:

Привод управления крановыми операциями (рисунок 20) состоит из блока управления с рукоятками 1, 2, 3 и 4 управления соответственно механизмами крана, соединенных тягами 6 с золотниками гидрораспределителя при помощи вилок 8 и осей 7.
Рукоятка 1 предназначена для поворота поворотной части крана, при переводе вперед (от себя) происходит поворот вправо, а при переводе назад (на себя) - поворот влево. В ручку рукоятки встроена кнопка звукового сигнала.
Рукоятка 2 предназначена для управления секциями стрелы, при переводе вперед (от себя) происходит выдвижение секций стрелы, а при переводе назад (на себя) - втягивание секций стрелы; В ручку рукоятки встроена кнопка управления фиксацией секций стрелы.
Рукоятка 3 предназначена для управления грузом, при переводе которой вперед (от себя) происходит опускание груза, а при переводе назад (на себя) - подъем груза. В ручку рукоятки 3 встроена кнопка, служащая для увеличения скорости подъема и опускания крюка без груза и с малым грузом.
Рукоятка 4 предназначена для управления стрелой, при переводе вперед (от себя) происходит опускание стрелы, а при переводе назад (на себя) - подъем стрелы.

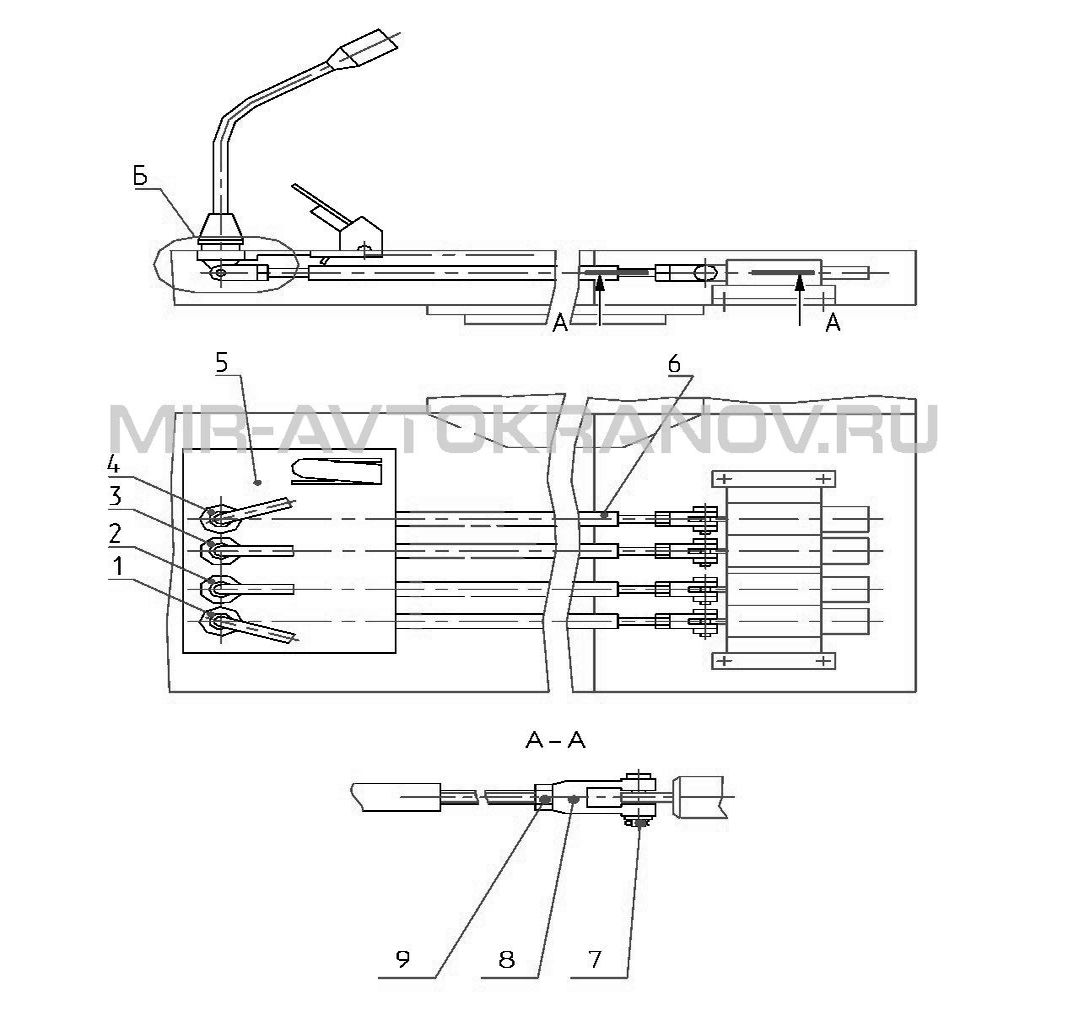

Рисунок 20 – Привод управления крановыми операциями

1 – рукоятка управления поворотом; 2 – рукоятка управления телескопированием стрелы; 3 – рукоятка управления подъемом-опусканием груза; 4 – рукоятка подъемом – опусканием стрелы; 5 – блок управления; 6 – тяга; 7 – ось; 8 – вилка; 9 – гайка

КС-55727-5 (исполнение КС-55727-5-22),КС-55727-6, КС-55727-7 (исполнение КС-55727-7-22), КС-55727-8 (исполнение КС-55727-8-22):

Управление крановыми операциями производится с помощью двух пропорциональных рукояток (джойстиков), расположенных в подлокотниках кресла машиниста (рисунок 21). В рукоятку 2 (рисунок 5) встроены кнопки расфиксации секций стрелы и управления звуковым сигналом; в рукоятку 3 - кнопка ускоренного подъема - опускания груза.

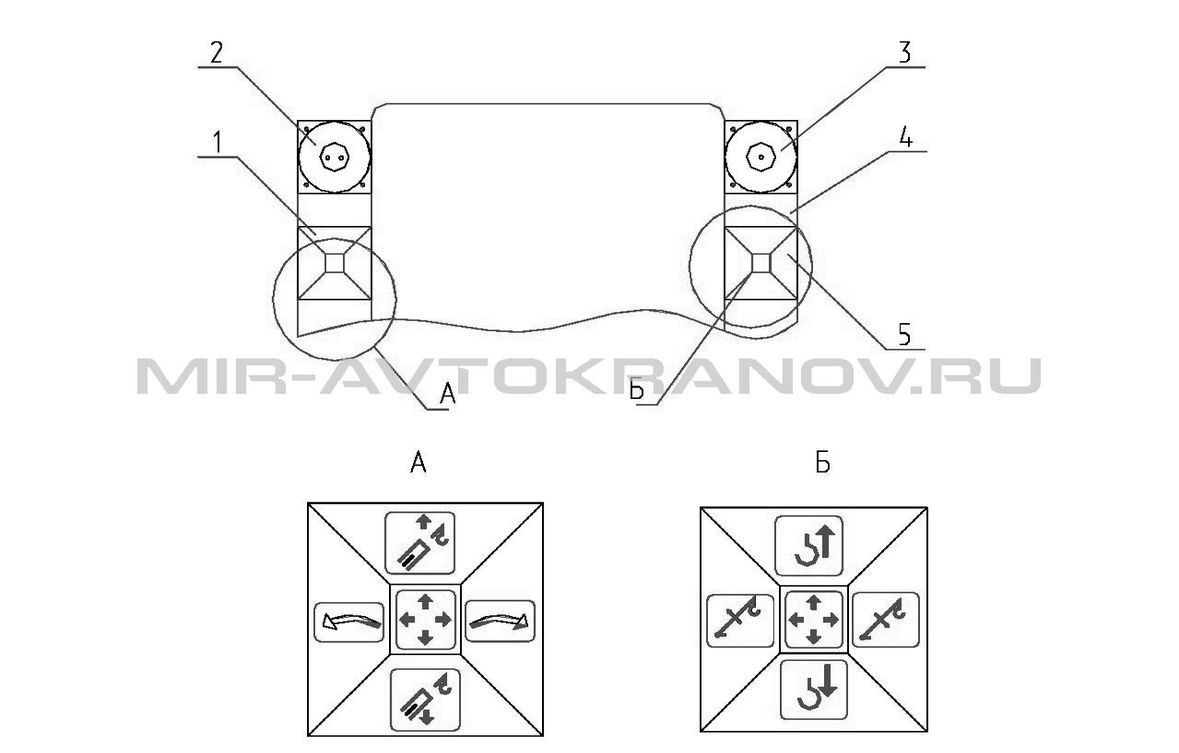

Рисунок 21 – Органы управления крановыми операциями

1 – табличка; 2 – рукоятка пропорциональная управления поворотом и телескопированием стрелы; 3 – рукоятка пропорциональная управления подъемом опускания груза и подъемом – опусканием стрелы; 4 – табличка
