ТЕЛЕСКОПИЧЕСКАЯ СТРЕЛА АВТОМОБИЛЬНОГО КРАНА КС-55727

2.3. СТРЕЛОВОЕ ОБОРУДОВАНИЕ АВТОМОБИЛЬНОГО КРАНА КС-55727

Стреловое оборудование обеспечивает действие грузозахватного органа (крюка) в рабочей зоне крана и состоит из следующих основных узлов: телескопическая стрела, крюковая подвеска, гидроцилиндр подъема стрелы, грузовой канат.

2.3.1. ТЕЛЕСКОПИЧЕСКАЯ СТРЕЛА АВТОМОБИЛЬНОГО КРАНА КС-55727

На рисунке15 показана конструкция стрелы крана.

Телескопическая стрела состоит из первой секции (основание) 4, второй 3, третьей 2 и четвертой 1 выдвижных секций, гидроцилиндров выдвижения секций 6 и 7, механизма блокировки 5.
Секции стрелы представляют собой коробчатые сварные конструкции из листового проката. Возможно применение секций стрелы коробчатого сечения из листового и углового проката (далее по тексту – уголковых).
Вторая секция стрелы перемещается гидроцилиндром 6 и фиксируется в положениях 14,08 м и 16,08 м механизмом блокировки. Третья секция перемещается гидроцилиндром 7. Четвертая секция перемещается полиспастами выдвижения 9 и втягивания 10 синхронно с третьей секцией.

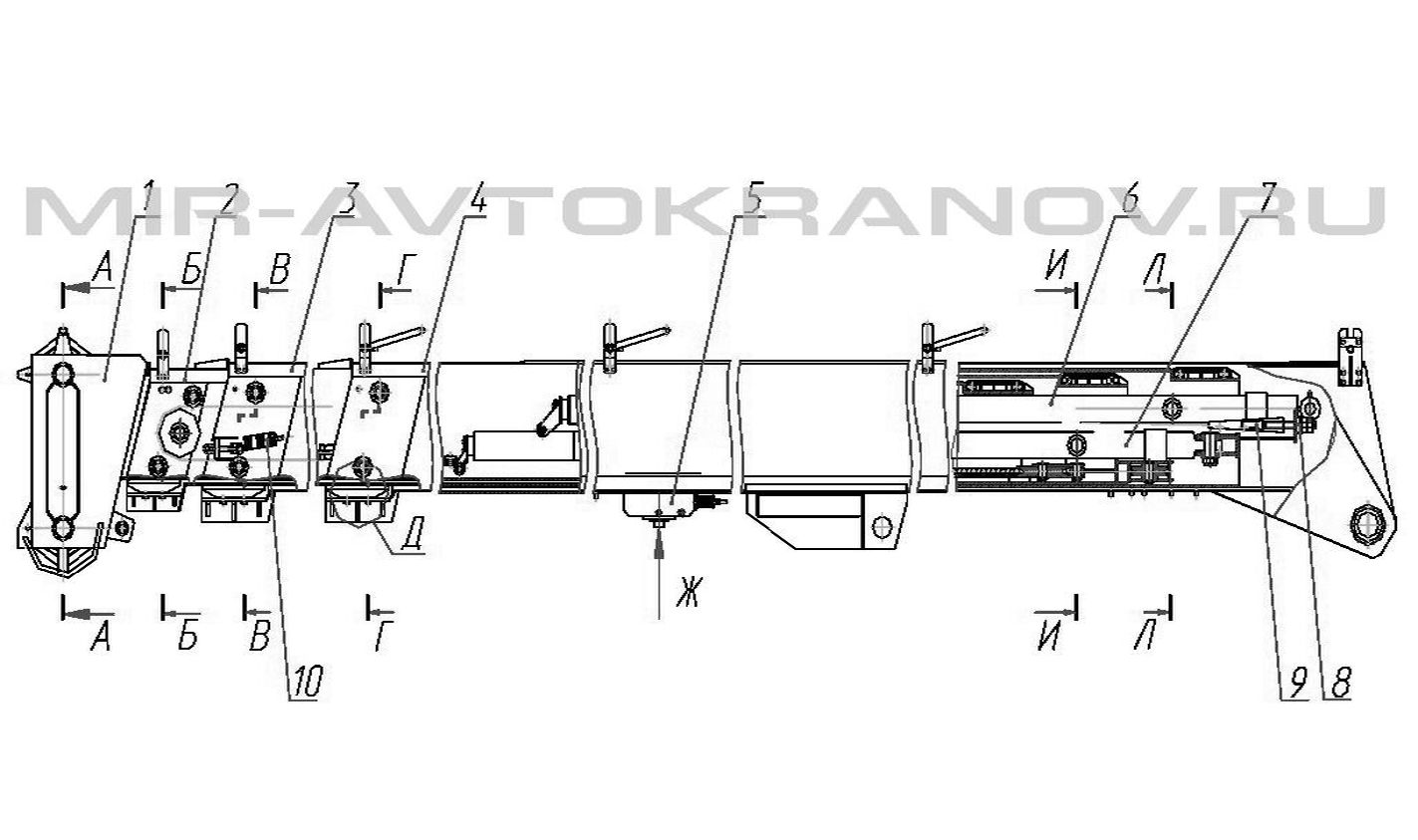

Рисунок 15 - Стрела телеско-пическая крана КС-55727 (лист 1)

1 – секция четвертая, 2 – секция третья, 3 – секция вторая, 4 – секция первая, 5 – механизм блокировки,
6 – гидроцилиндр, 7 - гидроцилиндр, 8 – натяжное устройство, 9 – полиспаст выдвижения, 10 - полиспаст втягивания

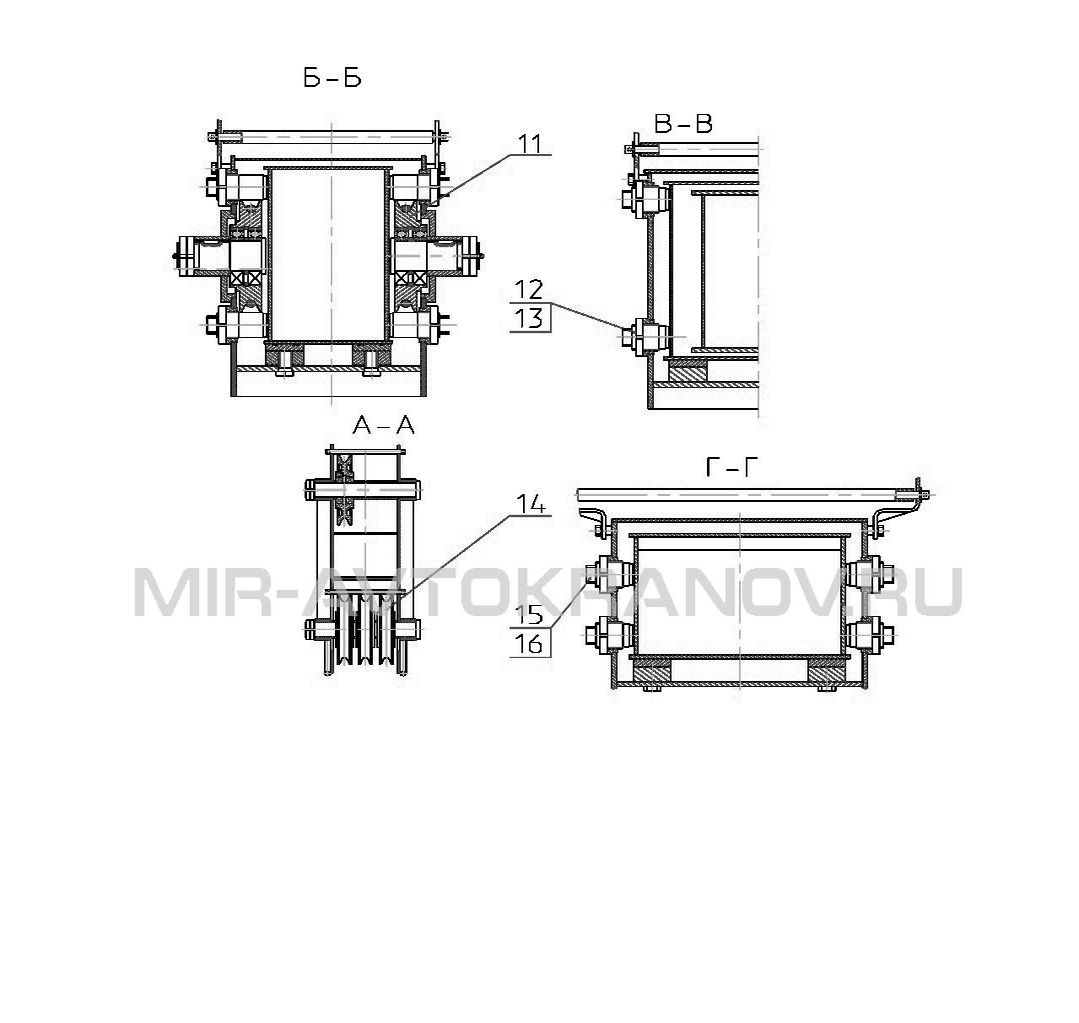

Рисунок 15 – Стрела телескопическая крана КС-55727 (лист 2)

11 - блок; 12 - гайка; 13 - упор; 14 - блок; 15 - гайка; 16 – упор

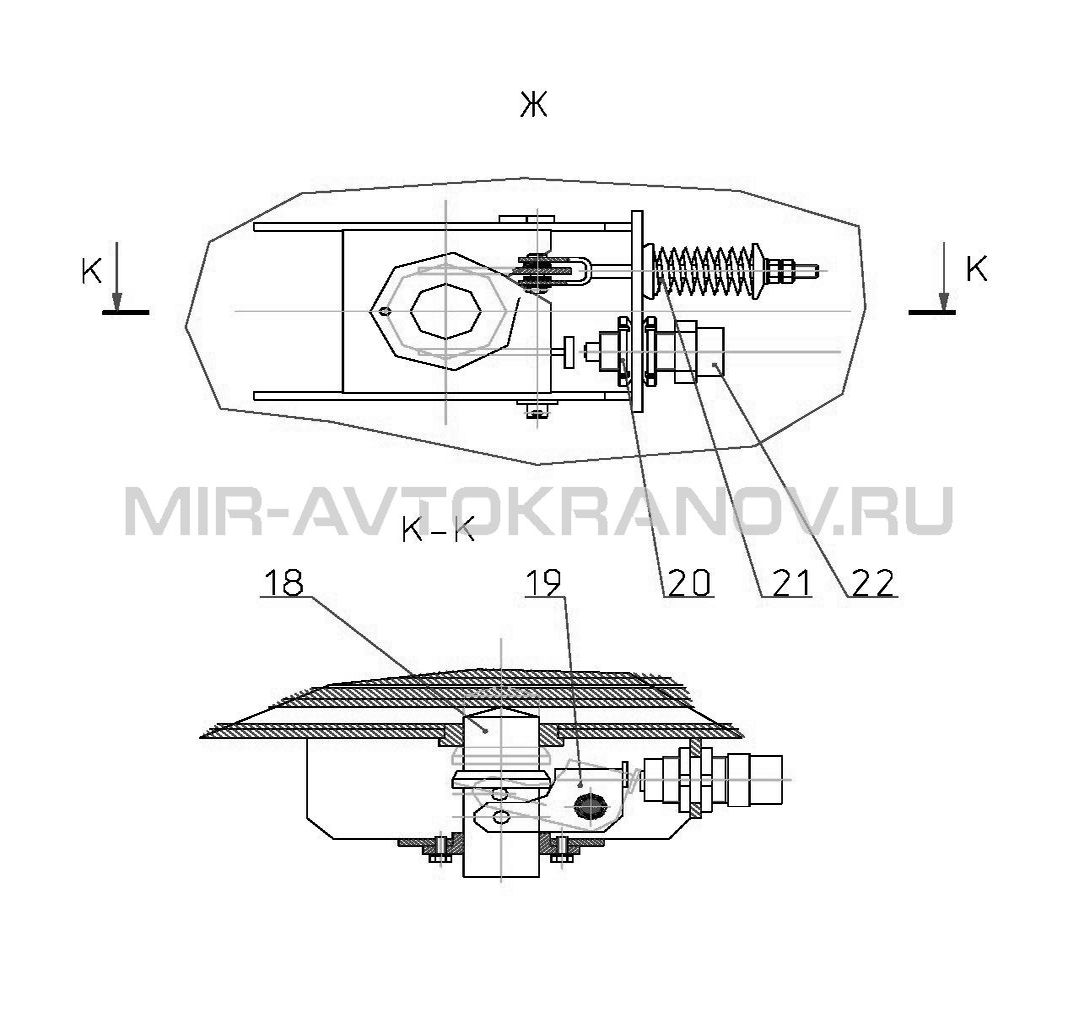

Рисунок 15 – Стрела телескопическая крана КС-55727 (лист 3)

18 - фиксатор; 19 – рычаг; 20-гайка; 21 - пружина; 22 - размыкатель

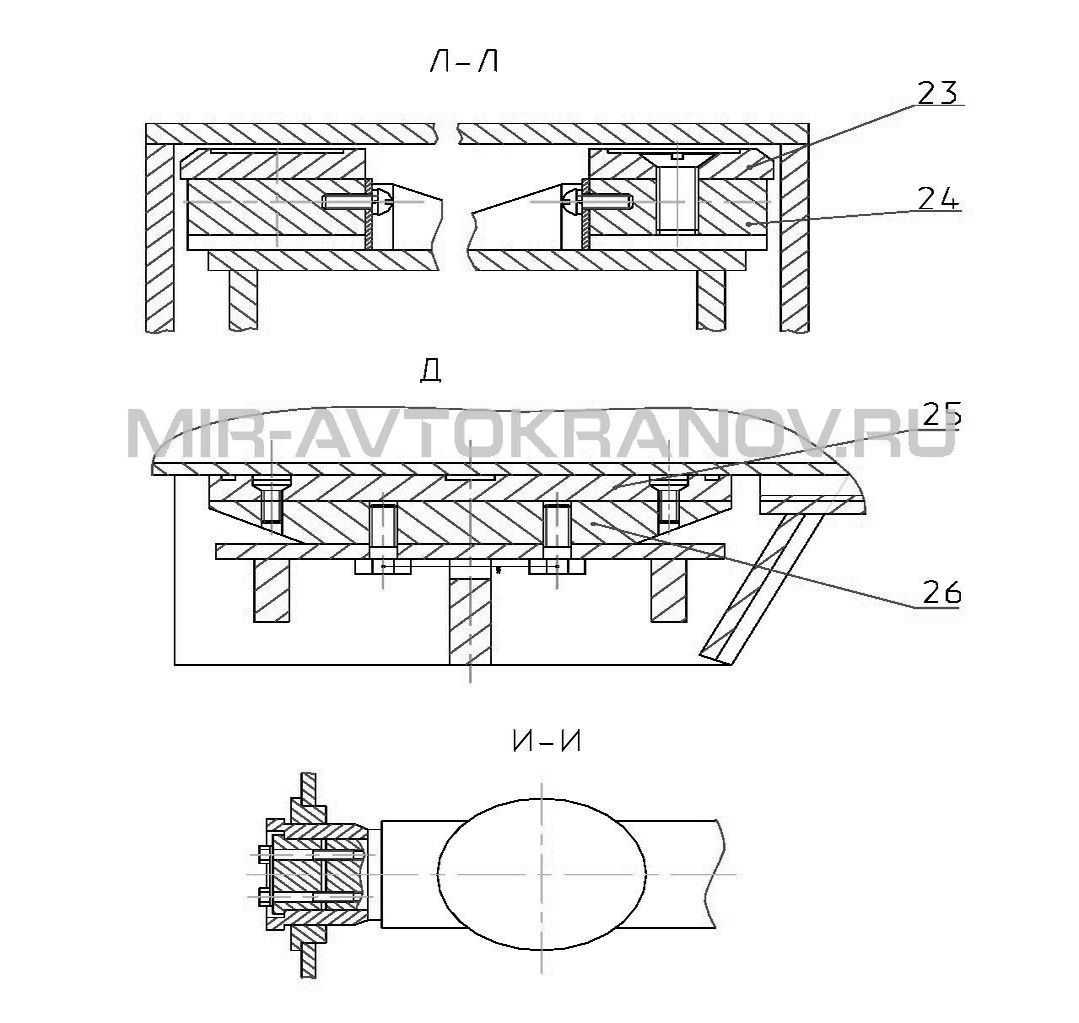

Рисунок 15 – Стрела телескопическая крана КС-55727 (лист 4)

23 - башмак; 24 - плита скольжения; 25 - башмак; 26 - плита скольжения

Последовательное выдвижение секций стрелы обеспечивается установленной на кране электрогидроаппаратурой (см. раздел «Использование крана»). При этом сначала выдвигается вторая секции. В положении второй секции 14.08 м под действием пружин 21 механизм блокировки запирает фиксатором 18 вторую секцию стрелы, жестко соединяя основание стрелы со второй секцией и разгружая гидроцилиндр выдвижения секции. При нажатой кнопке на рукоятке телескопа в кабине машиниста, срабатывают размыкатели 22, и фиксаторы 18 освобождают вторую секцию. Красная лампочка на щитке приборов гаснет при установке уголковой стрелы. После разблокировки второй секции происходит ее дальнейшее выдвижение. При этом в положении второй секции 16.08 м также под действием пружин 21 механизм блокировки запирает фиксаторами 18 вторую секцию стрелы.
После блокировки второй секции происходит выдвижение третьей и четвертой секций. Последовательность задвижения секций осуществляется с помощью механизма блокировки.
После втягивания третьей и четвертой секций, при нажатой кнопке на рукоятке телескопа в кабине машиниста, срабатывают размыкатели 22, и фиксаторы 18 освобождают вторую секцию. После разблокировки второй секции происходит ее втягивание. При зазоре с каждой стороны более 2-х мм между секциями стрелы и соответствующими боковыми упорами 13, а также после сборки стрелы необходимо произвести регулировку (см. раздел «Регулировка и настройка»)
