ПОДВЕСКА КРЮКОВАЯ АВТОМОБИЛЬНОГО КРАНА КС-55727

Подвеска крюковая состоит из блоков 5, вращающихся на подшипниках качения, установленных на оси 4 и зафиксированных проставными втулками 3. На траверсе 10 крепящейся между щеками 11, через упорный подшипник качения 10 установлен крюк 13 с замком 12.    Блоки закрыты  кожухом 1.

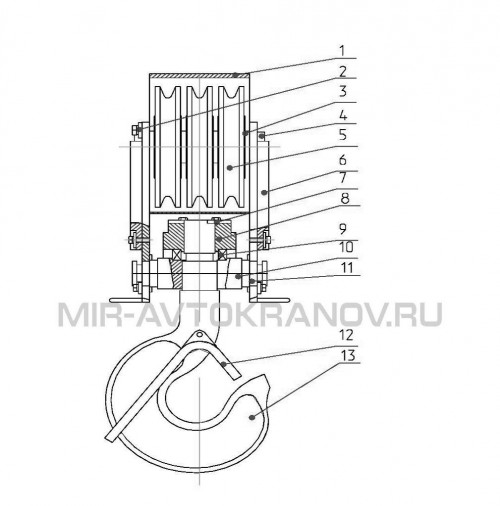

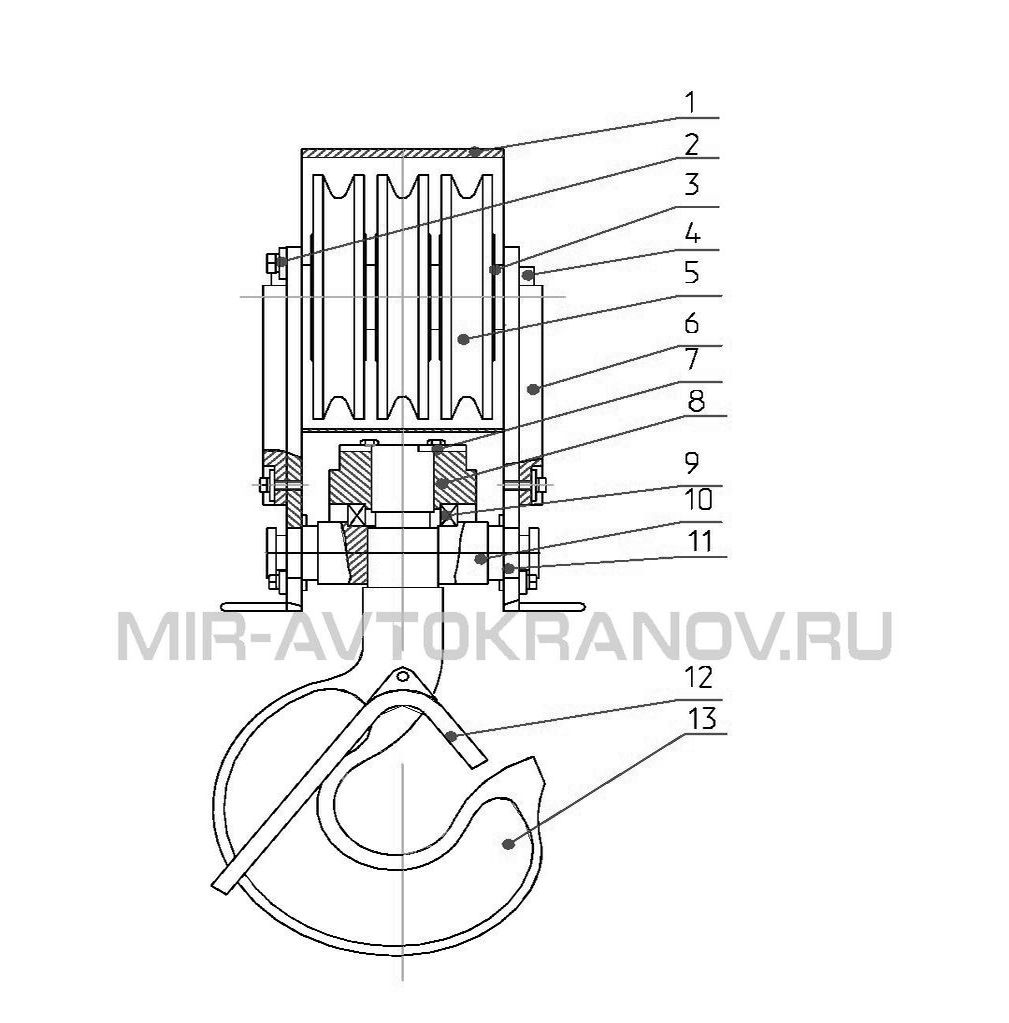

Рисунок 16 - Подвеска крюковая крана КС-55727

1 – кожух; 2 – оседержатель; 3 – втулка; 4 – ось; 5 – блок;  6 – груз; 7 – шайба; 8 – гайка; 9 – подшипник; 10 - траверса; 11 - щека; 12 - замок;  13 - крюк
