14. КРАН КБ-60
Кран КБ-60 (рис. 23. 24) предназначен для механизаций
подъемно-транспортных работ при строительстве зданий высотой в 5 этажей.
Решетчатая стрела прямоугольного сечения шарнирно соединена с башней.
При перевозке крана стрелу складывают. Башня крана решетчатая,
прямоугольного сечения, она шарнирно соединена с поворотной платформой и
удерживается в рабочем положении при помощи подкосов, опирающихся на
двуногую стойку.
На поворотной платформе размещены грузовая и стреловая лебедки, механизм
поворота и балласт. Платформа через шариковое опорно-поворотное
устройство соединена с опорной рамой, которая через флюгеры опирается на
ходовые тележки. Такая конструкция позволяет крану проходить по
закруглениям с минимальным радиусом 6 м. Две тележки, расположенные на
одном рельсе, оборудованы двумя раздельными механизмами передвижения. На
кране установлена навесная кабина. В кабине размещена электроаппаратура
управления краном и сиденье машиниста.
Плавная посадка груза осуществляется за счет применения в схеме грузовой
лебедки тормозного генератора.
На кране смонтированы ограничители грузоподъемности, высоты подъема
груза, изменения вылета стрелы, передвижения и поворота.
Монтаж и демонтаж крана выполняют при помощи его собственных механизмов
и автокрана грузоподъемностью 5 Т.
Кран перевозят в сложенном виде на пневмоколесах в прицепе к автомобилю.

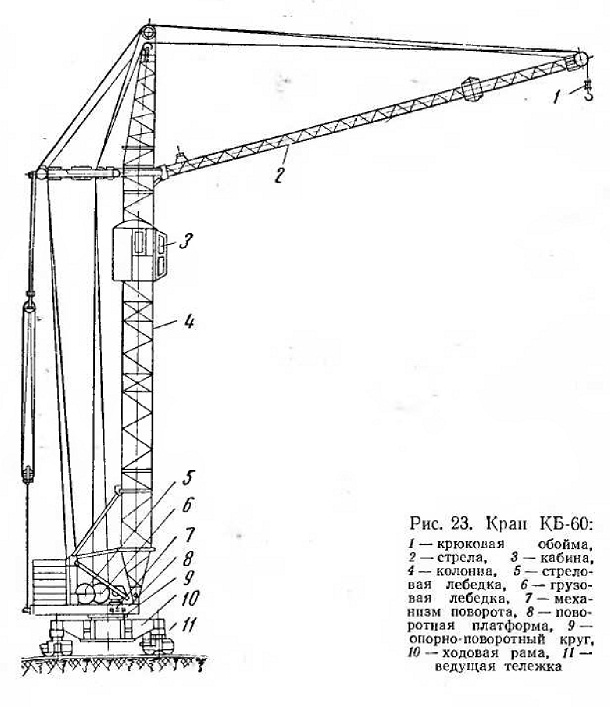

Рис. 23. Кран КБ-60:
1 — крюковая обойма,
2 — стрела, 3 — кабина, 4 — колонна, 5 — стреловая лебедка, 6— грузовая
лебедка, 7 — механизм поворота, 8— ново-ротная платформа, 9 —
опорно-поворотный круг, 10 - ходовая рама, 11 —ведущая тележка
Рис. 24. Схема запасовки канатов крана КБ-60
