13. КРАН КБ-40

13. КРАН КБ-40

Кран КБ-40 (рис, 21, 22) предназначен для строительства жилых и гражданских зданий высотой до 5 этажей.

Ходовая рама крана представляет собой плоскую сварную конструкцию Н-образной формы, опирающуюся на четыре колеса, два

из которых — приводные. Центральная часть рамы соединена с двумя продольными балками с помощью болтов.

Центральная часть выполнена из двух двутавровых балок, сваренных между собой листами. К верхней плоскости рамы приварен «кольцевой» стакан, к которому крепится шариковый опорно-поворотный круг.

Поворотная платформа крана выполнена в виде плоской прямоугольной рамы. К центральной ее части, имеющей в плане форму квадрата, приваривается П-образная консоль из двутавровой и швеллерной стали, на которой крепится двуногая стойка. На платформе установлены грузовая и стреловая лебедки, механизм поворота к плиты противовеса. Спереди на платформу опирается колонна решетчатой конструкции сечением 1X1 м. От опрокидывания колонну удерживают подкосы, связанные с ее кронштейнами.

Наверху колонна заканчивается оголовком, несколько отогнутым назад, причем размеры его таковы, что изгибающий момент от вертикальных сил, действующих на колонну, сведен да минимума.

Вверху колонны, на специальной раме с площадкой, расположена кабина машиниста. Лестница для подъема на площадку проходит внутри колонны.

Стрела решетчатой конструкции в плане имеет вид Трапеции, расширяющейся к основанию. Соединение головной секции с корневой с помощью шарнира и откидных болтов дает возможность складывать стрелу при демонтаже и перевозке крана. Перевозят кран без разборки на подкатной оси в прицепе к тягачу.

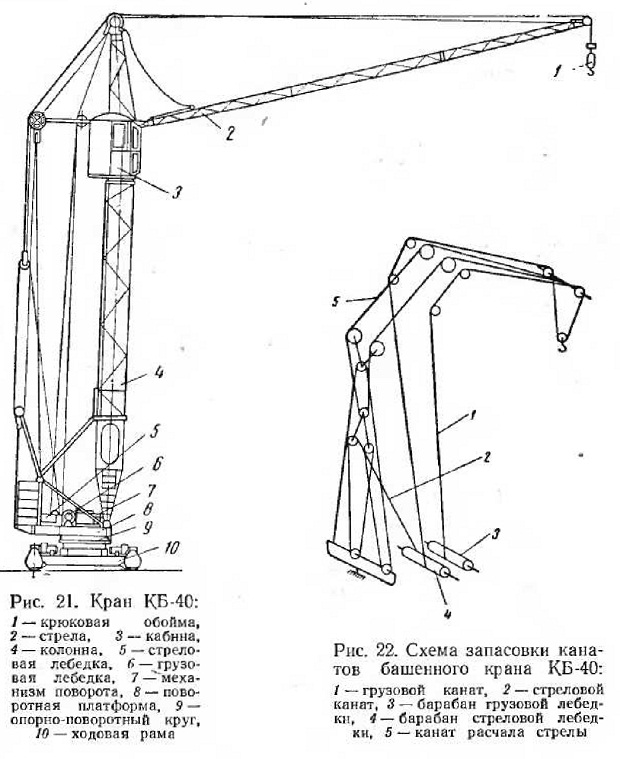

Рис. 21. кран КБ-40

Рис. 22. Схема запасовки
