17. КРАН КС-100



Па Сазе крана КБ-100 изготовлен стреловой кран КС-100, в котором использованы все его узлы за исключением колонны.

Стреловой кран КС-100 на рельсовом ходу (рис, 29, 30) предназначен для обслуживания работ по возведению фундаментов к перегрузочных операций на складах. Опыт эксплуатации крана показал, что при выполнении этих операций, а также при работе с грейфером он имеет ряд преимуществ перед башенный краном.

При оснащении крана сваебойным оборудованием он может быть использован для забивки железобетонных свай длиной до 8 л и весом до 1800 кг.

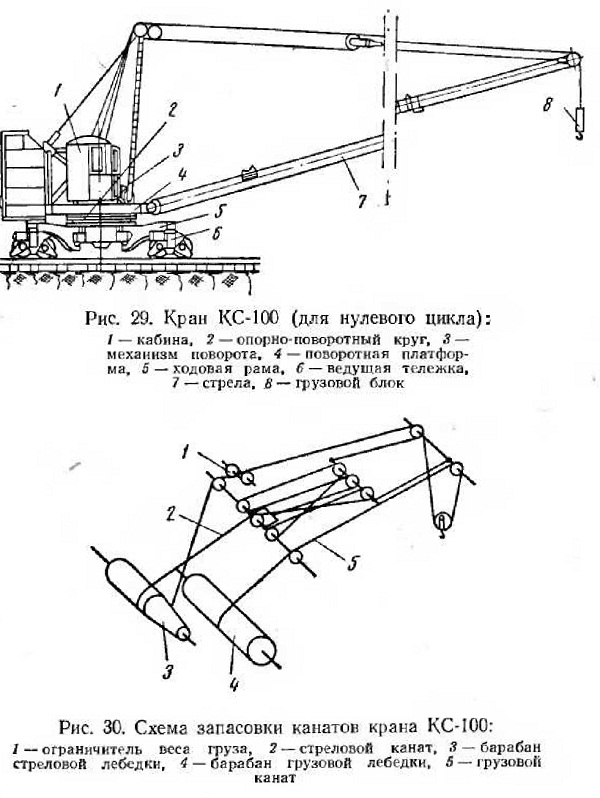

Рис. 29. Кран КСМ00 (для нулевого цикла); 1 — кабина, 2—опорно-поворотный круг, 3 — механизм поворота. 4 — поворотная платформа. 5 — ходовая рама, 6—ведущая тележка,
7 — стрела. 8 — грузовой блок




Рис. 30. Схема запасовки канатов крана КС-100: 1—ограничитель веса груза, 2 —стреловой канат, 3 — барабан стреловой лебедки, 4 — барабан грузовой лебедки, 5 — грузовой канат
