18. КРАН КБ-160.1
Крап КБ-160.1 (рис. 31, 32) предназначен для строительства зданий
высотой до 9 этажей. Башня крана телескопическая, трубчатая. Выдвижную
секцию башни можно закреплять в двух положениях по высоте при помощи
специальных фиксирующих механизмов. Башню выдвигают канатным полиспастом
при помощи грузовой лебедки.
Основание башни соединяется с поворотной платформой шарниром и подкосом.
В верхней части выдвижной секции башни шарнирно
закреплены стрела и полиспасы распорки.
На поворотной платформе установлены грузовые и стреловые лебедки,
механизм поворота, шкаф с магнитными контроллерами и противовес из-
железобетонных плит.
Поворотная платформа соединена с опорной рамой при помощи двухрядного
шарикового поворотного устройства.
Опорная рама имеет четыре шарнирные консоли
(флюгера), которые опираются на двухколесные тележки, дне из которых
являются ведущими. Такая конструкция дает возможность крану
передвигаться но криволинейным участкам путей.
Управление крапом осуществляется из кабины, закрепленной в верхней части
выдвижной секции башни. Лестница для подъема в кабину расположена внутри
трубчатых секций башни
Кран монтируют и демонтируют при помощи его собственных механизмов и
автокрана, перевозя кран без разборки, за исключением противовеса,
который снимают и перевозят отдельно. Транспортируют кран на подкатной
оси в прицепе к автомобилю.

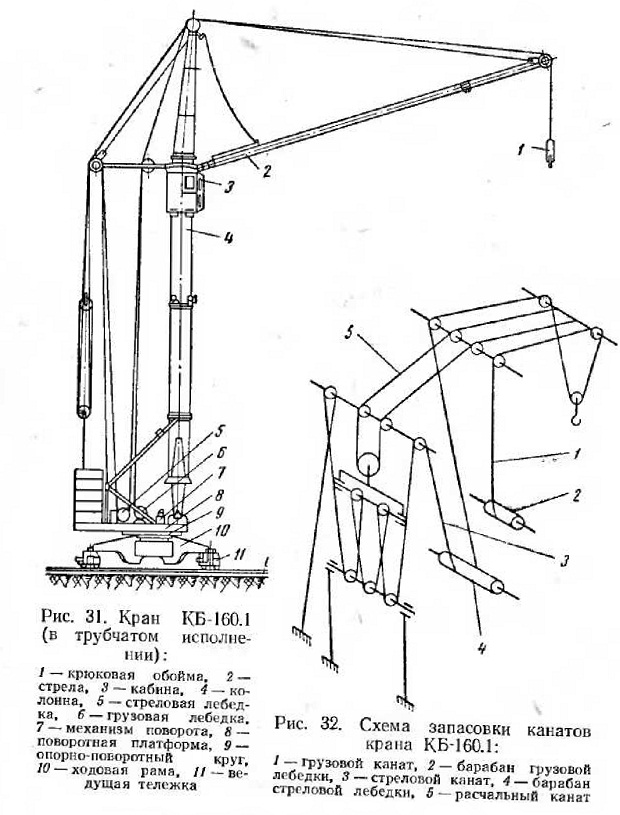

Рис. 31. Кран КБ-160.1 (в трубчатом исполнении) :
1 — крюковая обойма, 2 — стрела, 3 — кабина, 4 — колонна, 5 — стреловая
лебедка, в — грузовая лебедка. 7 — механизм поворота, 8 — поворотная
платформа, 9 — опорно-поворотный круг,10 — ходовая рама, 11—ведущая
тележка
Рис. 32. Схема запасовки канатов крана КБ-160.1:
1 — грузовой канат, 2 — барабан грузовой лебедки, 3 — стреловой канат,
4— барабан стреловой лебедки, 5— расчальный канат
