10. КРАН КБ-4

Кран КБ-4 (рис. 14, 1.5, 16) предназначен для подъемно-транспортных работ при постройке зданий высотой до двух этажей включительно из кирпича и легких панелей.

Поворотная платформа крана соединена с ходовой рамой через опор пи-поворотный круг. На платформе размещены грузовая лебедка, механизм поворота, колонна со стрелой, противовес и приборы управления. Колонна, стрела и ходовая рама изготовлены из трубчатых элементов.

Вылет стрелы можно изменять при помощи ручной стреловой лебедки или грузовой лебедки с перепасовкой на нее стрелового каната.

Монтаж, демонтаж к погрузку крана па автомашину производят при помощи грузовой лебедки и стрелового каната.

Кран перевозят в собранном виде на автомобиле с прицепом. По желанию потребителя кран может быть изготовлен с механизмом передвижения или без него.

Приборы безопасности гарантируют безаварийную работу крапа.

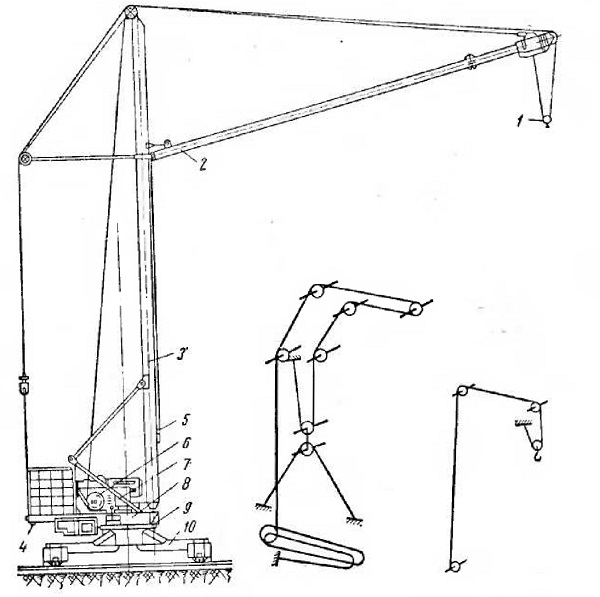

Рис. 11. Кран КБ-4:
1 — крюковая обойма,
2 — стрела, 3 — колонна, 4 — ограничитель веса груза, 5 —указатель вы лета стрелы, б — грузовая лебедка, 7—механизм поворота, б — поворотная платформа, 9 — опорно-поворотный круг, 10 — ходовая рама

Рис. 15. Схема запасовки каната расчала крана КБ-4

Рис. 16. Схема запасовки грузового каната крана КБ-4
