Глава III

БАШЕННЫЕ КРАНЫ СЕРИИ КБ (ТИПАЖНЫЕ) ОСОБЕННОСТИ КОНСТРУКЦИИ

Башенные краны серии КБ изготовлены в соответствии с ГОСТ 7379—61 «Краны башенные строительные». Б табл. 4 приведены их основные технические характеристики.

Башенные краны серии КБ имеют ограниченное количество типоразмеров, однако технические данные этих кранов позволяют использовать их для всех основных строительно-монтажных работ.

При ограниченном количестве типоразмеров улучшаются условия эксплуатации кранов и их технического обслуживания. Для всех кранов, кроме КБ-4 и КБ-160.2, предусмотрена однотипная схема монтажа и перевозок. Демонтаж крана ведут в такой последовательности (рис. 8): опускают грузовой блок, опускают стрелу и складывают в шарнире, опускают л горизонтальное положение башню. снимают балласт, подкатывают транспортную ось. На кране КБ 160.2 перед опусканием башни производят демонтаж ее дополнительных секций.

Транспортные габариты поезда с краном (рис. 9) не превышают 25 т.

За исключением крапа КБ-4, который целиком погружают на автомобиль с прицепом, краны серии КБ перевозят на специальных транспортных осях в прицепе к автомашине.

Пневмоколесный ход поезда о крапом позволяет быстро перевезти его с одного объекта па другой, а использование при этом механизма поворота крапа дает возможность разворачиваться в узких проездах. Общий вид крапов в транспортном положении показан на рис. 10, 11, 12.

На всех кранах, кроме КБ-4, установлены унифицированные кабины (рис. 13), отличающиеся одна от другой только своим электрооборудованием. Они имеют площадь около двух метров н снабжены остеклением, обеспечивающим хороший обзор зоны действия крана.

Па кранах КБ-60, КБ-100 и КБ-160 применена особая схема запасовки каната стрелового полиспаста, разработанная ВНИИстрой-дормашем, благодаря чему уменьшается раскачивание башни при подъеме грузов. Все краны обеспечивают плавную посадку грузов На кранах КБ 60, КБ ИЮ.О. КБ 100.1, КБ-160.1, КБ-160.2 и КБ 160.-1 плавная посадка осуществляется с помощью вихревого тормозного генератора.

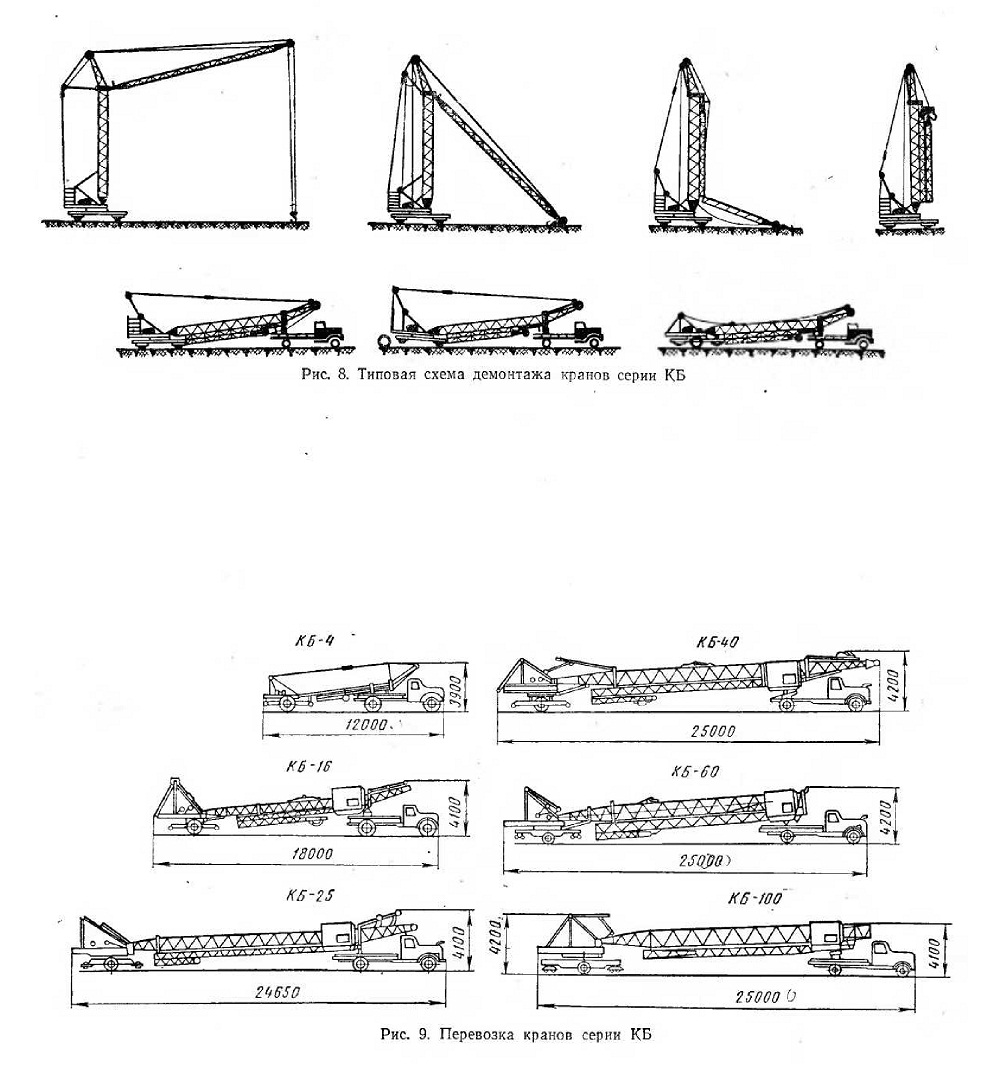

Рис. 8. Типовая схема демонтажа кранов серии КБ

Рис. 9, Перевозка кранов серии КБ

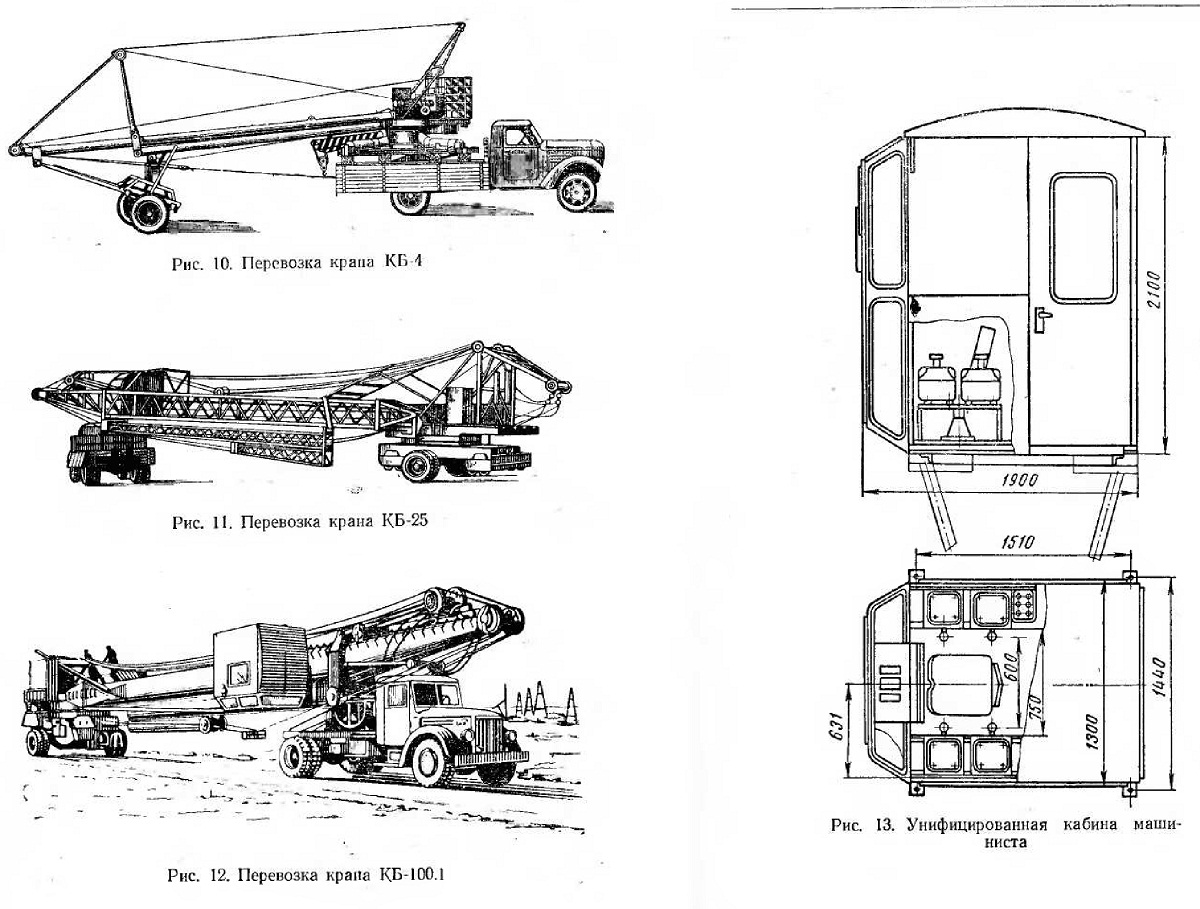

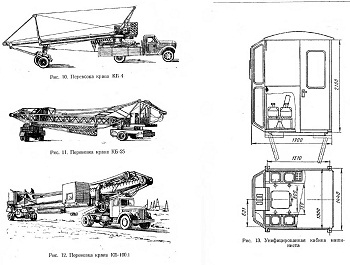

Рис. 10. Перевозка крапа КС 4

Рис. 11. Перевозка крана КБ-25

Рис. 12. Перевозка крана КБ-100.У

Рис. 13.

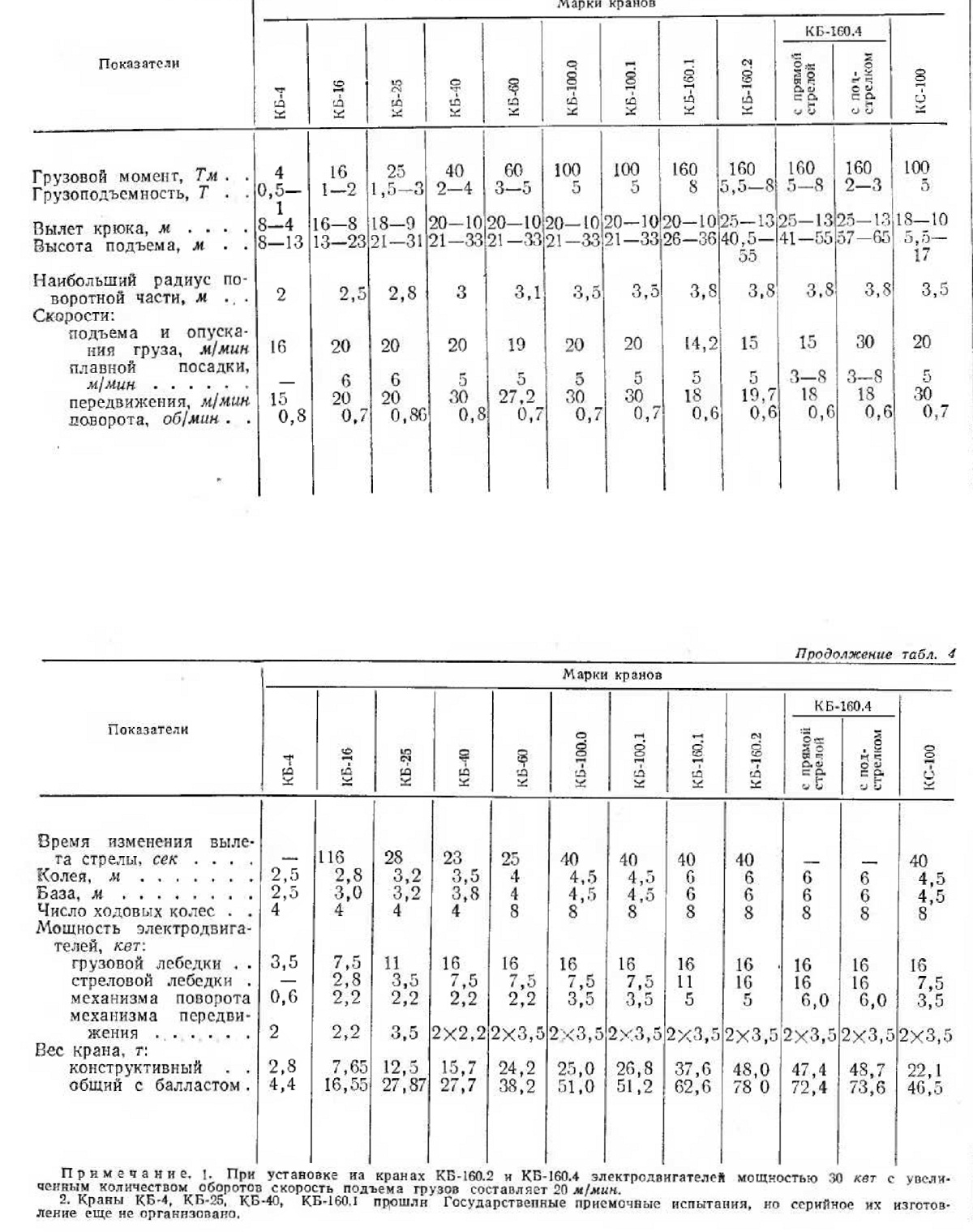

9. Техническая характеристика кранов КБ
