Глава II МОБИЛЬНЫЕ БАШЕННЫЕ КРАНЫ
4. КРАН БК-215
Крап БК-215 (рис. I) предназначен для выполнения подъемно-транспортных
работ на строительстве зданий до 5—6 этажей. Он может быть использован
для монтажа блочных элементов и конструкций весом до 3 т.
Кран транспортируется автомобилем МАЗ-200. Башню и стрелу крана при
перевозке складывают. Перевод из рабочего положения в транспортное
производят при помощи основных механизмов самою крана.
Техническая характеристика
Грузоподъемность Q, Т:
при вылете стрелы 18 л..............1,5
» » » 10 л..............3,0
Вылет стрелы, м:
максимальный (рабочий) ..............18
минимальный ........................10
Перемещение груза при изменении вылета........... по горизонтали
Скорость перемещения груза, м/мин (средняя по
горизонтали)..................14
Максимальная высота подъема крюка, м:
при вылете 18 м ... ...............22
» » 10 л......................33
Мощность электродвигателей, кет .... 27,2
В том числе:
механизма передвижения МТ-21-6
(940 об/мин)......................5
механизма поворота МТ-11-6
(885 о б/мин)........................2
лебедки подъема стрелы МТ-12-6
(870 об/мин) ......................4
лебедки подъема груза МТ-42-8
(720 об/мин)........................16
Колея крана, м..........................3,5
Вес, г:
конструкций крана..................15,7
контргруза (минимального)..........8,0
всего крана..........................23,7

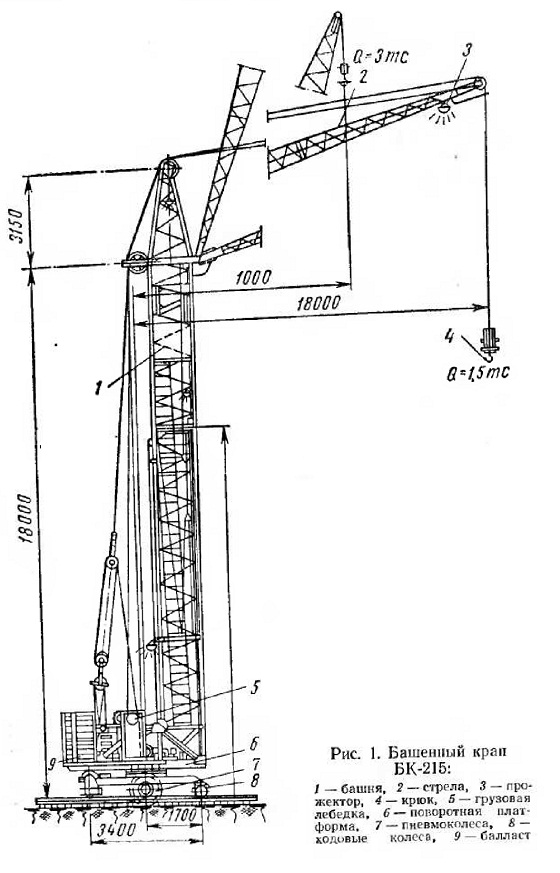

Рис, 1. Башенный крап БК-215:
1 — башня. 2 — стрела, 3 — прожектор, 4 — крюк, 5 —грузовая лебедка. 6 —
поворотная платформа. 7 — пневмоколеса, 8 —
кодовые колеса, 9 — балласт
