11.3. ПАНЕЛЬНАЯ СХЕМА ПОДГОТОВКИ

При панельной схеме подготовки шахтное поле делят на примерно одинаковые по размеру панели. В каждой панели проводят комплекс подготавливающих выработок, позволяющих эксплуатировать данную панель независимо от других. Общими выработками между панелями на одном пласте являются выработки транспортного и вентиляционного горизонтов или только транспортного горизонта.

Панель делят на ярусы, которые вытянуты по простиранию шахтного поля (рис. 115). Ярусы одного горизонта, расположенные в соседних панелях, могут иметь общую границу, однако выработки яруса одной панели всегда изолированы от выработок смежного яруса другой панели.

Панельную схему подготовки применяют на пластах любой мощности с углами падения до 25° (преимущественно 10—20°). Размер панели по простиранию обычно не превышает 2,5—3 км, а размер ее по падению равен или кратен наклонной высоте выемочной ступени.

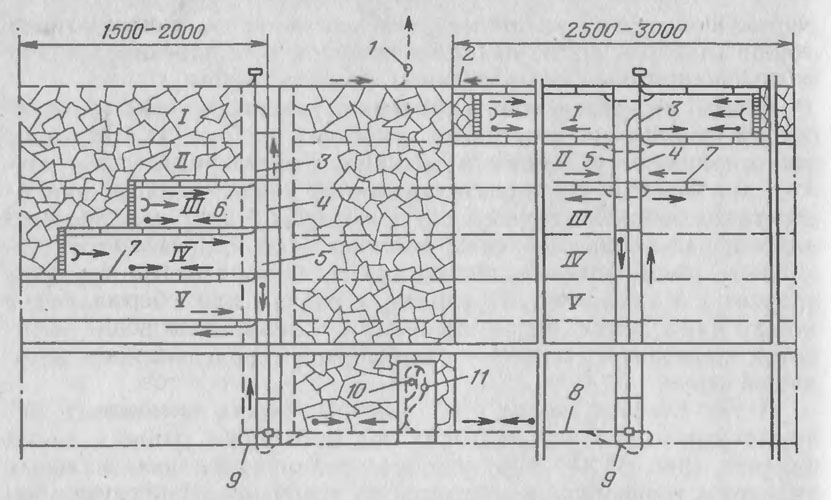

Рис. 11.5. Панельная схема подготовки бремсберговой ступени шахтного поля:
1 — вентиляционный шурф; 2 — погоризонтный вентиляционный штрек; 3, 4, 5 — соответственно рельсовые ходки, конвейерные бремсберги и грузолюдские ходки; 6 — ярусный вентиляционный штрек; 7 — ярусный транспортный штрек; 8 — главный полевой штрек транспортного горизонта; 9 — приемно-отправнтельная площадка; 10 — главный ствол; 11— вспомогательный ствол; |—V — номера ярусов

Панель может оыть односторонней и двусторонней. В односторонней (однокрылой) панели (см. левую часть рис. 11.5) очистные работы ведутся только с одной стороны от панельных наклонных выработок (или при горизонтальном залегании пласта — от магистральных транспортных выработок). Двусторонняя (двукрылая) панель (см. правую часть рис. 11.5) имеет очистные забои с обеих сторон панельных наклонных (магистральных) выработок^ Наибольшее распространение получили двукрылые панели, однокрылые панели находят применение в основном на нарушенных участках и при горизонтальном залегании пластов. Оконтуренные выемочные столбы в ярусах панели отрабатывают, как правило, в обратном порядке (от границы панели к панельным наклонным выработкам).

«Уголь из очистных забоев транспортируют по ярусным конвейерным штрекам до конвейерного бремсберга (уклона), а по нему — на транспортный горизонт. В месте сопряжения наклонных панельных выработок с магистральным штреком устраивают приемно-отправительную площадку, которая включает разминовочную площадку, приемный аккумулирующий бункер под конвейерным бремсбергом (уклоном) и заезд на рельсовый бремсберг (уклон).

Свежий воздух для проветривания выработок панели подают от вспомогательных, воздухоподающих стволов по магистральным штрекам транспортного горизонта, панельным наклонным выработкам, ярусным конвейерным штрекам до очистного забоя. Исходящую из очистного забоя струю отводят по ярусному вентиляционному штреку и далее по панельным наклонным выработкам на вентиляционный горизонт^При верхнем расположении вентиляционного горизонта исходящую струю направляют по панельному бремсбергу на панельный вентиляционный штрек и к вентиляционному стволу (шурфу).

Тпри расположении вентиляционного и транспортного горизонтов на одном уровне исходящую струю после вентиляционного ярусного штрека возвращают по одному из бремсбергов (уклонов) вниз (вверх) на данный горизонт и далее к воздухоотводящему стволу. На газовых шахтах обычно используют разделение транспортного и вентиляционного горизонтов.

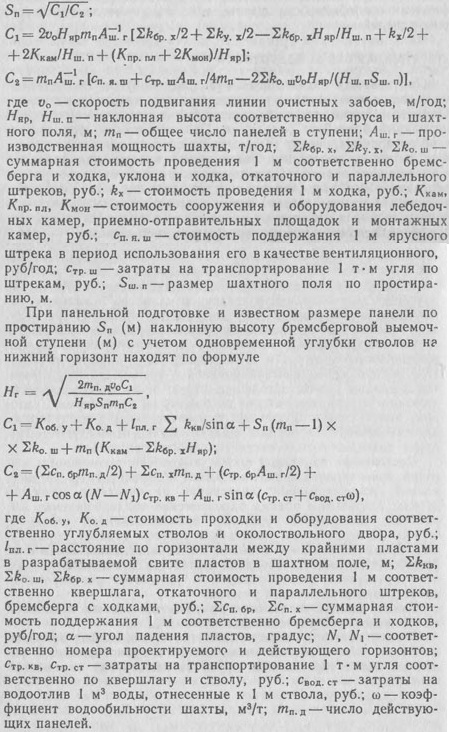

Достоинства панельной схемы подготовки: возможность высокой концентрации очистных работ и транспортных потоков, полной конвейеризации транспорта от очистного забоя до ствола; сокращение объема одновременно поддерживаемых выработок; достижение большой производственной мощности шахты. К недостаткам панельного способа относят повышенный объем проведения и поддержания панельных наклонных выработок, сложность изоляции выработок в смежных ярусах, что увеличивает утечки воздуха и усложняет регулирование проветривания выемочных участков.  Размер панели по простиранию (м) при заданных размерах шахтного поля и равном числе ярусов в бремсберговом и уклонном полях (без деления яруса на подъярусы) определяют по формуле
