10.4 ВСКРЫТИЕ ПРИ ДЕЛЕНИИ ШАХТНОГО ПОЛЯ НА БЛОКИ

Шахтные поля больших размеров (7,5—20 км по простиранию и 3,5—5 км по падению) на пологих пластах разделяют на крупные участки-блоки, которые вскрывают, подготавливают, отрабатывают и проветривают изолированно друг от друга. Такой способ получил название блокового. Потребность в делении шахтных полей на блоки вызвана возросшими объемами выделения метана в горные выработки, а также тем, что при значительной протяженности и разветвленности горных выработок возникают дополнительные сложности с их проветриванием, регулированием температуры шахтной атмосферы, поддержанием выработок и эксплуатацией оборудования.

Блоковое вскрытие используют на шахтных полях с одним-семью рабочими пластами. При этом шахтное поле делят по простиранию на два-семь блоков (оптимально четыре-семь при одногоризонтной схеме вскрытия и два—четыре при многогори-зонтной), по падению — на две—четыре ступени. Размеры одного блока по простиранию при отработке пластов лавами, подвигаемыми по простиранию, составляет 2,5—3 км, а лавами, подвигаемыми по падению — 4—4,5 км.

Для выдачи угля из шахты служат одна-две главные (магистральные) выработки единого для всех блоков транспортного горизонта и один три вертикальных (наклонных) ствола (рис.

10.10). Главные стволы размещают обычно на линии, делящей запасы шахтного поля примерно на две равные части. Каждый блок вскрывают самостоятельными воздухоподающим и воздухоотводящим блоковыми стволами, которые размещают по цен-трально-отнесенной или фланговой схеме. Последнюю применяют при относительной метанообильности шахты более 25м3/т.

Вскрытие блоков при отработке одиночного пологого пласта осуществляют следующим образом. С поверхности до транспортного горизонта проходят главный и один-два вспомогательных вертикальных ствола. Околоствольный двор шахты располагают в крепких вмещающих породах кровли или почвы. Главный транспортный штрек закладывают также в крепких вмещающих породах. Блоки вскрывают блоковыми квершла-


тами, проводимыми от главного штрека, блоковыми вентиляционными стволами (шурфами, скважинами).

Для вентиляции очистных забоев и наклонных подготовительных выработок обычно применяют восходящее движение вентиляционных струй На пластах, опасных по выбросам угля и газа, используют только восходящее движение исходящих

забоев струй. По окончании отработки бремсберговой ступени блока ее воздухоподающий ствол используют для вентиляции выработок уклонной части в качестве воздухоотводящего ствола.

и

Для подачи свежего воздуха в выработки уклонной ступени у ее нижней границы проходят новый воздухоподающий ствол или скважину большого диаметра. Вне зависимости от деления шахтного поля на блоки в газовых шахтах, отрабатывающих невыбросоопасные пласты с углом падения не более 10°, и в негазовых шахтах можно применять нисходящее движение воздуха в очистных забоях и исходящих струй. В этих случаях целесообразно воздухоотводящий ствол располагать у нижней границы выемочной ступени.

Вскрытие блоков при отработке свиты пластов вертикальными стволами осуществляют так, чтобы транспортные потоки концентрировались на минимальном числе горизонтов (см. рис.

10.10). Два центральных ствола (главный и вспомогательный) проходят сначала до среднего пласта (1-й гор.), а затем углубляют их до нижнего (2-й гор.). На 1-м горизонте сооружают околоствольный двор и проводят от него наклонный квершлаг 15 и гезенк 9 для вскрытия верхнего пласта. По мере отработки ступеней и блоков шахтного поля центральные стволы углубляют до 2-го гор и проводят квершлаг 18 и гезенк 13 для вскрытия нижних горизонтов среднего и нижнего пластов.

По мере отработки блоков направление воздушных потоков в вентиляционных стволах 6, 7, 10, 11, 14 и 16 может меняться. Например, при отработке блоков I—III вентиляционные стволы

6, 7, 10 служат в качестве воздухоподающих, а при отработке блоков IV—VI — в качестве воздухоотводящих. Сохранение стволов 6, 7 и 10 в качестве воздухоподающих возможно лишь при условии, когда пласты в блоках IV—VI отрабатывают с нисходящим проветриванием.

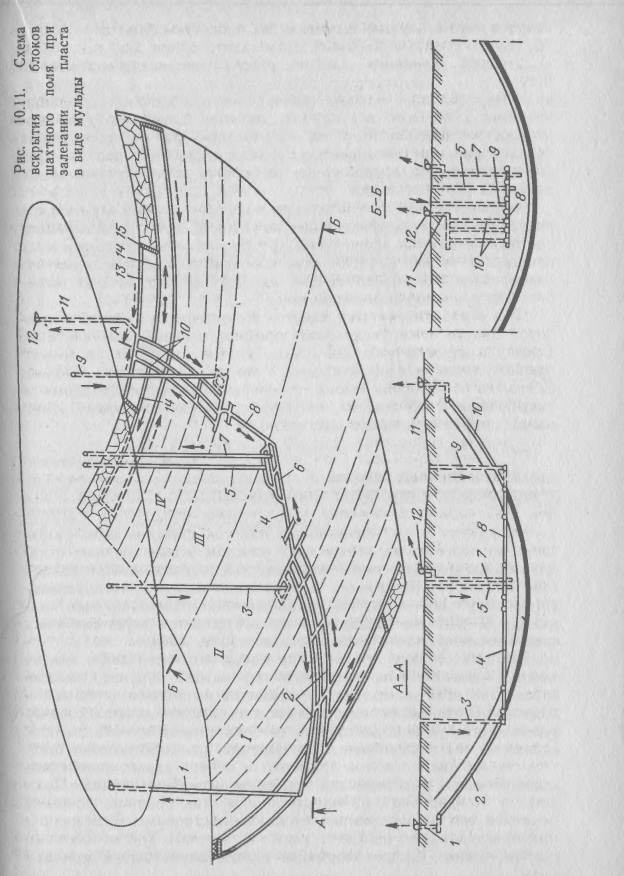

Деление шахтного поля на блоки используют также при отработке сложноструктурных сильногазоносных месторождений, на которых пласты часто залегают в виде мульды. В этих случаях границами блоков служат геологические нарушения, выходы пластов под наносы, ось мульды и т. д. (рис. 10.11). Центральные (главный 7 и вспомогательный 5) стволы проходят до уровня транспортного горизонта и сооружают околоствольный двор 6, от которого проводят транспортные западный (4) и восточный (5) квершлаги. Эти квершлаги вскрывают соответственно западный (/) и восточный {IV) блоки. В месте вскрытия сооружают воздухоподающие стволы 3 и 9. В каждом блоке проводят бремсберги с ходками 2 до вентиляционного горизонта, а затем выемочные штреки 13 и 14. Пластовые выработки сбивают с воздухоотводящими стволами 1 и 11 с вентиляционными установками 12. Транспортировку угля из очистных забоев 15

ведут по конвейерным штрекам 14, блоковым бремсбергам 2 и 10, квершлагам 4 и 8 до околоствольного двора 5.

Деление шахтного поля на блоки ускоряет строительство шахты, т. к. позволяет проходить вскрывающие и подготавливающие выработки одновременно в нескольких блоках, обеспечивает независимую вентиляцию каждого блока, что дает возможность увеличить нагрузку на очистной забой и их число на газовых шахтах, упрощает схему подземного транспорта и снижает затраты на поддержание выработок в результате уменьшения их протяженности.

Недостатки деления шахтного поля на блоки: значительное число основных вскрывающих выработок с соответствующим ростом объема их проведения; разбросанность поверхностных площадок стволов и увеличение общей площади земельных отводов; сложность эксплуатации длинных магистральных выработок на транспортном горизонте.

При отработке крутых пластов их отдельные группы в пределах одного этажа вскрывают промежуточными квершлагами. Группу пластов в пределах одного этажа, заключенную между промежуточными квершлагами, также называют блоком. Вскрытие группового блока, включающего выбросоопасные и невыбросоопасные пласты, производят на каждом этаже этажными и промежуточными квершлагами.
