11.2. ПОГОРИЗОНТНАЯ СХЕМА ПОДГОТОВКИ

Погоризонтной схемой подготовки шахтного поля называют пространственное расположение горных выработок, при котором шахтное поле по падению делят транспортными горизонтами на выемочные ступени, отрабатываемые лавами по падению или восстанию. Рекомендуемая область ее применения — пласты с углом падения до 10°. При погоризонтной схеме подготовки один транспортный горизонт служит для отработки как бремсберговой, так и уклонной ступени. Размер выемочной ступени по простиранию равен длине шахтного поля или той его части, которую отрабатывают лавами погоризонтно. По падению размер ступени изменяется от 400 до 2600 пpеимущественные значения размеров выемочных ступеней по падению составляют в Донецком бассейне 750—1100 м, в Карагандинском— 600—1200 м, в Печорском— 1300—2000 м.(Число выемочных стволов, размещаемых в выемочной ступени, зависит от длины очистного забоя. С ростом его длины уменьшается число столбов и снижается объем проведения и поддержания наклонных подготавливающих выработок.

В зависимости от направления подвигания очистного забоя и расположения вентиляционного и транспортного горизонтов существуют различные варианты погоризонтной подготовки.

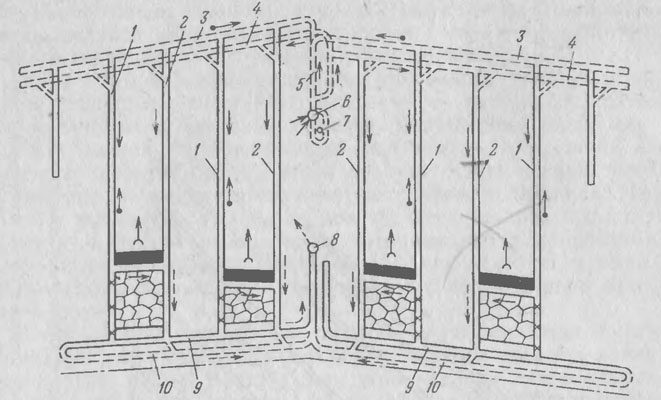

Рис. 11.3. Схема погоризонтной подготовки уклонной части шахтного поля с отработкой лавами по восстанию:
1 — конвейерный уклон; 2 — вентиляционный ходок; 3 — полевой конвейерный штрек;
4 — полевой откаточный штрек; 5 — главный квершлаг транспортного горизонта; 6 — вспомогательный ствол; 7 — главный ствол; 3 — вентиляционный ствол; 9 — вентиляционный просек; 10 — вентиляционный полевой штрек

На рис. 11.1 приведена схема  погоризонтной подготовки с отработкой столбов по падению при расположении вентиляционного и транспортного горизонтов на различном уровне. Одна часть конвейерного бремсберга служит для транспортировки угля к углеспускному гезенку, а другая часть — для отвода исходящей струи воздуха. Охрану бремсберга со стороны выработанного пространства осуществляют органной бутовой полосой или крепью. При отработке следующего столба конвейерный бремсберг используется повторно в качестве воздухоподающего. Достоинства схемы — эффективное восходящее проветривание очистного забоя с подсвежением исходящей струи и сокращение объема проводимых наклонных выработок, недостаток— значительные утечки воздуха в выработанное пространство.

При погоризонтной подготовке шахтных полей в Печорском ) и Карагандинском бассейнах встречаются случаи расположения -вентиляционного и транспортного горизонтов на одном уровне т (рис. 11.2). К одному из недостатков подобной схемы относится""’ возвратноточная схема проветривания выработок выемочного столба, при которой возможно ограничение нагрузки на лаву по газовому фактору.

Подготовка горизонтов в уклонной части шахтного поля отличается от подготовки их в бремсберговой части. Особен-

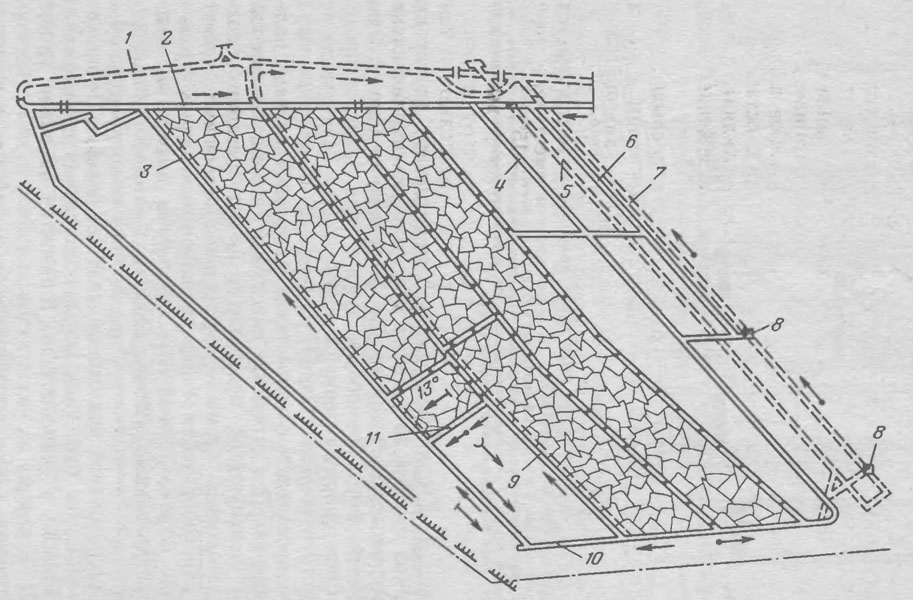

Рис. 11.4. Погоризонтная схема подготовки уклонной части шахтного поля с отработкой диагональных столбов по падению:
1 — главный полевой транспортный штрек; 2 — пластовый вентиляционный штрек; 3 — поддерживаемый конвейерный бремсберг; 4 — людской ходок; 5 — полевой рельсовый уклон; 6 — пластовый рельсовый уклон; 7 — полевой конвейерный уклон; 8 — углеспускные гезенки; 9 — воздухоподающий ходок; 10 — конвейерный штрек; 11 — очистной забой

ностью подготовки уклонных ступеней является необходимость отвода шахтной воды, накапливающейся в горных выработках нижнего горизонта, и проведения уклонов сверху.

Схема погоризонтной подготовки уклонного поля c отработкой столбов по восстанию приведена на рис. 11.3  Столбы подготавливают уклонами и ходками. Конвейерный уклон служит для выдачи угля, вентиляционный ходок — для отвода из очистного забоя исходящей струи воздуха. Часть конвейерного уклона, расположенная ниже очистного забоя, погашается. Наклонные выемочные выработки для соседних столбов проводят вприсечку к погашенным уклонам и ходкам или с оставлением между ними целика шириною 3—6 м. Схема вентиляции выработок выемочных столбов—прямоточная с подсвежением исходящей струи.

В тех случаях, когда угол падения пласта превышает 10°, выемочные выработки проводят под некоторым углом к линии падения (рис. 11.4). В результате угол наклона диагональных уклонов к горизонту уменьшается до требуемого (10°), увеличивается длина выемочных столбов. Очистной забой располагается перпендикулярно к выемочным выработкам и имеет некоторый угол наклона к горизонту (обычно не более 10—15°).

При погоризонтном способе подготовки размер выемочной ступени по простиранию принимают равным размеру шахтного поля или блока, а размер ее по падению определяют путем сравнения вариантов с определением минимальных затрат на проведение и поддержание вскрывающих и подготавливающих выработок, транспортирование угля, вентиляцию и водоотливу
