10.5 ВСКРЫТИЕ ПРИ КРУТОМ И КРУТОНАКЛОННОМ ЗАЛЕГАНИИ ПЛАСТОВ

На крутых и крутонаклонных пластах шахтное поле разделяют по падению на этажи и на каждом этаже создают откаточный горизонт со своим околоствольным двором. При тонких крутых пластах расстояние по вертикали между транспортными горизонтами составляет 100—120 м, при мощных крутых пластах— 80—100 м. Шахтное поле вскрывается вертикальными стволами и этажными квершлагами (рис. 10.12).

Вскрытие этажей и отработку каждого пласта ведут сверху вниз. В первую очередь вскрывают самый верхний, первый этаж. При этом основные вскрывающие выработки (главный и один или несколько вспомогательных вертикальных стволов) размещаются в породах лежачего бока в центральной по простиранию части шахтного поля. Правда, на действующих шахтах стволы расположены примерно в центре запасов шахтного поля как по простиранию, так и вкрест простирания. Поля шахт в Центральном районе Донбасса, как правило, вскрыты не менее чем двумя-тремя центральными стволами Для улучшения проветривания проходят также фланговые вентиляционные стволы. Общее число стволов на одной шахте, разрабатывающей крутые пласты, в Донбассе достигает шести, в Кузбассе— двенадцати.

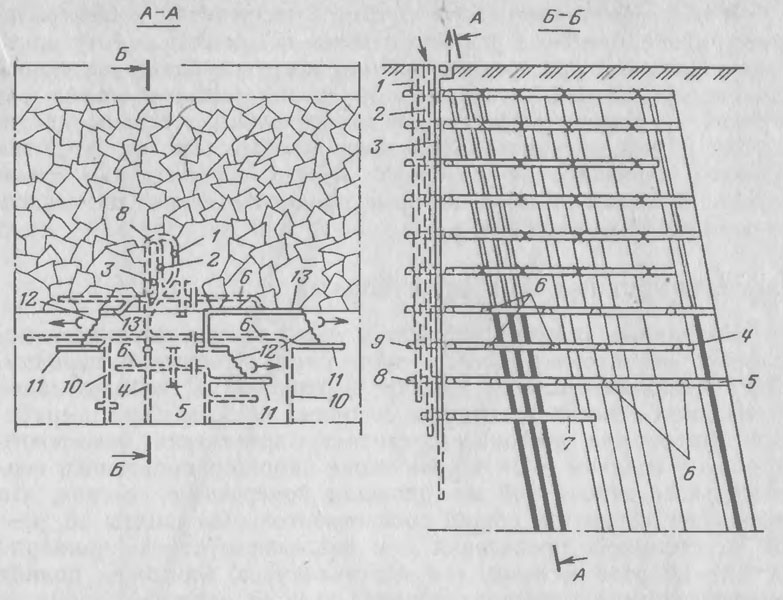

1.2 — клетевые вспомогательные стволы; 3 — главный скиповый ствол; 4. 6 — этажные откаточные квершлаги действующих этажей; 6 — групповые полевые штреки; 7 — этажный квершлаг подготавливаемого этажа; 8. 9 — околоствольные дворы действующих этажей; 10 — промежуточный квершлаг; 11 — пластовые откаточные штреки; 12 — очистные забои; 13 — пластовые вентиляционные штреки

Транспортный горизонт на каждом этаже (см. рис. 10.12) включает околоствольный двор, этажный откаточный квершлаг, групповые полевые откаточные штреки, промежуточные квершлаги, пластовые откаточные штреки. После отработки очередного этажа его откаточный горизонт становится вентиляционным для нижележащего этажа. Одновременно с отработкой вышележащего этажа вскрывают пласты на нижележащем этаже путем углубки не менее двух стволов, сооружают новый околоствольный двор, проводят этажный квершлаг и другие выработки.

В связи со значительной глубиной разработки в Центральном районе Донбасса углубка стволов осложняет работу подъема. Поэтому при реконструкции шахт глубокие горизонты вскрывают слепыми стволами. При неоправданно больших затратах на ремонт главных и вспомогательных стволов, их уг-лубку и невозможности проведения слепых стволов вскрытие нижних горизонтов в глубоких шахтах осуществляют путем проходки новых стволов, которые предпочтительнее размещать в породах лежачего бока.
