11.5. КОМБИНИРОВАННЫЕ СХЕМЫ ПОДГОТОВКИ

Комбинированными схемами подготовки шахтного поля считают такие, при которых одновременно или последовательно одном шахтном поле применяют различные схемы подготовки: тажную с панельной или погоризонтной, панельную с погоризонтной, все три совместно. Примером может служить шахта Майкудукская» в Карагандинском бассейне, где при разработке пласта k10 применяли сначала этажную схему, а затем

погоризонтную (рис. 11.7).

Комбинированные схемы подготовки шахтного поля часто спользуют на шахтах, разрабатывающих пласты с перемен-ым углом падения и большой мощностью междупластья, т. е. при значительной протяженности группирующих выработок. Их Применение преследует своей целью повышение концентрации

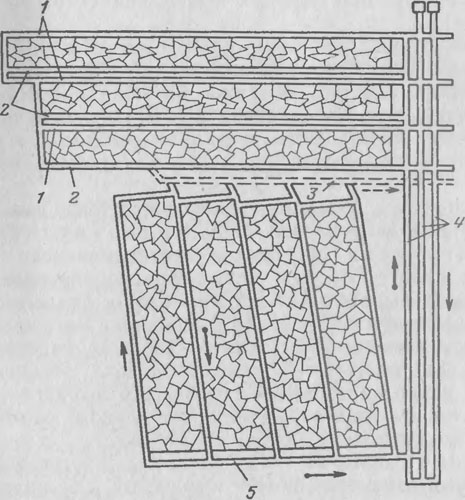

Рис. 11.7. Комбинированная схема подготовки пласта K10 на шахте «Майкудукская»:
1 — этажные вентиляционные штреки; 2 — этажные транспортные штреки; 3 — полевой вентиляционный штрек; 4 — капитальный уклон с ходками; 5 — транспортный штрек


горных работ, улучшение проветривания и отвода воды, сокращение объема поддерживаемых выработок и уменьшение затрат на транспортирование угля.
