11.6. ПЛАСТОВЫЙ И ПОЛЕВОЙ СПОСОБЫ ПОДГОТОВКИ И ГРУППИРОВАНИЕ ПЛАСТОВ

В соответствии с расположением подготавливающих выработок относительно пласта различают пластовый, полевой и пластово-полевой способы подготовки. Если подготавливающие выработки проводят по пласту, то способ подготовки называют пластовым, если по породе — полевым. Комбинация указанных способов представляет собой пластово-полевой способ подготовки.

Достоинством полевого способа является то, что подготавливающие выработки проводят во вмещающих породах вне зоны непосредственного влияния очистных работ. Такие выработки подвергаются меньшему опорному давлению, в результате чего увеличивается безремонтный срок их эксплуатации. Недостаток способа: повышенная трудоемкость проведения выработок, особенно при породах с коэффициентом крепости более 5—6.

К достоинствам пластовой подготовки относятся попутная добыча угля и получение дополнительной информации об условиях залегания пластов, а также большая скорость проведения выработок, чем при полевой подготовке, к недостаткам — потенциальная возможность внезапных выбросов угля и газа, интенсивного метановыделения, меньшая устойчивость выработок.

При подготовке пластов в свите различают два способа — индивидуальный и групповой. При индивидуальном способе подготовки проводят подготавливающие выработки на каждом пласте. По ним ведут транспортирование угля до магистральных выработок и проветривание. Таким образом, по каждому пласту свиты проводят и поддерживают полный комплекс подготавливающих выработок, включая капитальные, необходимый для разработки каждого пласта. Индивидуальную подготовку ведут пластовыми и полевыми выработками. Отработку пластов на шахте при индивидуальном способе подготовки производят раздельно или совместно.

Групповой способ подготовки пластов характеризуется использованием групповых выработок для одновременной отработки двух или нескольких пластов. Обычно в одновременной отработке находятся выемочные поля разных пластов, из которых уголь доставляют на один транспортный горизонт. Объединение пластов выработками для совместной их отработки называют группированием. При группировании

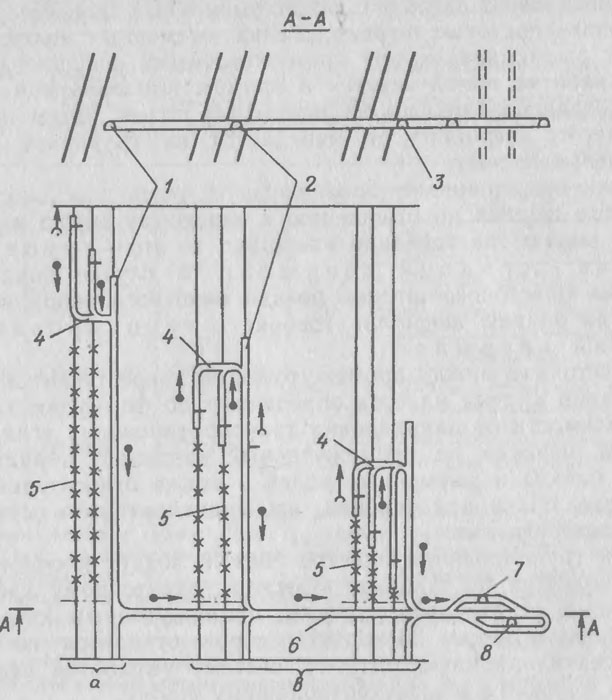

Рис. 11.8. Схема группирования крутых пластов на задний (свита а) и передний (свита в) квершлаги:

1, 2, 3 — групповые штреки; 4 — промежуточные квершлаги; 5 — погашенные участки пластовых штреков; в — этажный откаточный квершлаг; 7 — клетевой ствол; 8— скиповой ствол


общими являются выработки транспортного горизонта и часто вентиляционного. Наиболее характерны для группирования условия разработки сближенных тонких крутых пластов (рис. 11.8). Группирование применяют при расстоянии между пластами (мощность междупластья) не более 50 м. В группу объединяют от двух до шести пластов.

От околоствольного двора проводят до верхней свиты пластов этажный транспортный квершлаг. На этажном квершлаге выбирают точку заложения группового штрека. Таким местом может быть пересечение квершлага с невыбросоопасным пластом или чаще слой устойчивых пород почвы пласта. Затем проводят групповой полевой штрек, который сбивают с пластами группы короткими промежуточными квершлагами. Расстояние м^жду промежуточными квершлагами на шахтах Центрального района Донбасса составляет 350—500 м. От промежутоxных квершлагов на длину выемочных полей по пластам проводят пластовые штреки. Длина выемочных полей соответствует расстоянию между промежуточными квершлагами.

Отработка полей ведется в прямом или обратном порядке. Уголь транспортируется на пластовый штрек, затем по промежуточному квершлагу он передается на групповой штрек и этажный квершлаг.

Если поддерживают опережающую часть пластового транспортного штрека по отношению к очистному забою и уголь из забоя выдают на передний квершлаг, то это — группирование на передний квершлаг. В случае поддержания участка пластового штрека позади очистного забоя и выдачи угля на задний квершлаг говорят о группировании на задний квершлаг.

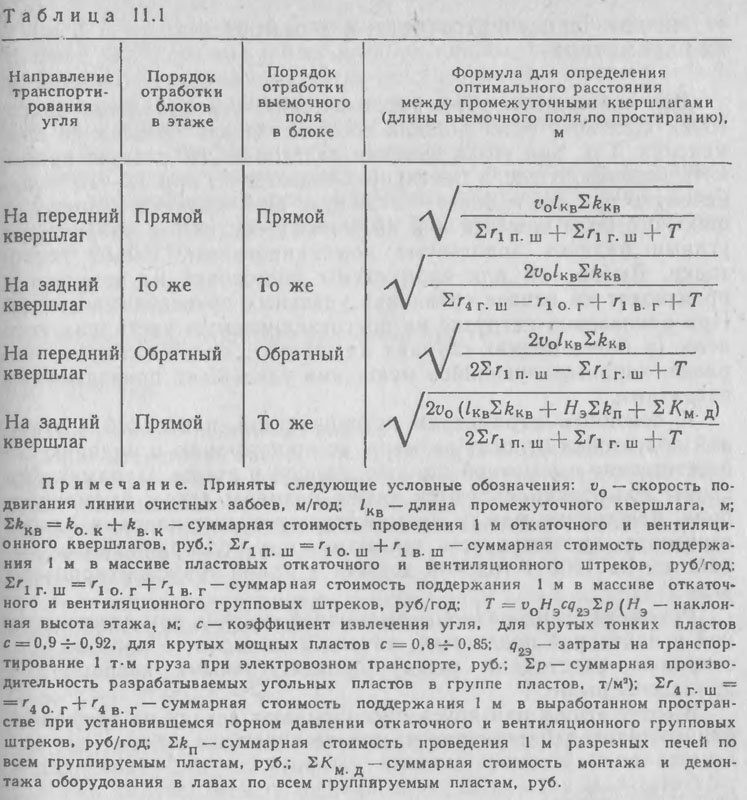

Расстояние между промежуточными квершлагами при группировании крутых пластов определяют по формулам табл. 11.1 в зависимости от направления транспортирования угля по пластовым штрекам на промежуточный квершлаг, порядка отработки блоков и выемочных полей в этаже относительно этажного квершлага при условии, что транспорт угля осуществляется электровозами.

При группировании пластов свежий воздух к очистным забоям подается по стволам, этажному откаточному квершлагу, групповым откаточным штрекам, промежуточным квершлагам, пластовым штрекам. Исходящая струя отводится по пластовому вентиляционному штреку, системе выработок вентиляционного горизонта и воздухоотводящему стволу.

Группирование в свите пологих пластов производят на этажные или панельные штреки, капитальные или ярусные штреки. Указанные варианты определяют размеры участков шахтного поля, группируемые на одну выработку (этаж, панель, подэтаж, ярус, выемочное поле). С уменьшением размеров участка уменьшаются срок и затраты на поддержание пластовых выработок по группируемым пластам. Объем работ на проведение групповых выработок определяется выбранным вариантом группирования и зависит от горно-геологических условий и технологии очистных работ.

При сближенных пластах разработка одного из них влияет на напряженное и газодинамическое состояние соседних. Если в такой группе отрабатывать в первую очередь какой-либо пласт, то в результате сдвижения пород соседние пласты испытывают некоторую разгрузку от горного и газового давления, что уменьшает опасность проявления горных ударов, внезапных выбросов угля и газа. Пласт, при разработке которого снижается опасность проявления указанных явлений, называют защитным. Подготовку группы пластов, среди которых имеются опасные по выбросам или горным ударам, производят в таком



порядке, чтобы в первую очередь подготовить и отработать защитные пласты.

Сближенные пласты подготавливают обычно к отработке в нисходящем порядке. Восходящий порядок отработки допускается на тонких и средней мощности пластах мощностью междупластья не менее чем в 6 раз большей мощности разрабатываемого пласта при применении управления кровлей полным обрушением и не менее чем в 3 раза при использовании полной закладки выработанного пространства. Восходящий порядок отработки мощных пластов применен при отработке пластов, опасных по выбросам угля и газа, или с углем, склонным к самовозгоранию.
