12.7. КОМБИНИРОВАННЫЕ СИСТЕМЫ РАЗРАБОТКИ

К комбинированным системам разработки относят такие, которые сочетают в себе характерные особенности двух и более систем разработки. К одной из таких систем относится так называемая система разработки парными штреками (рис. 12.15), при которой сначала отрабатываются по сплошной системе выемочные поля II и IV, а затем по столбовой системе — поля I и III. Одна из ее особенностей — сохранение конвейерного (откаточного) и вентиляционного штреков позади очистного забоя в выемочном поле, отрабатываемом по сплошной системе. Штреки охраняются бутовыми или полосами из твердеющей закладки.

Достоинство системы — меньшая длина подготавливающих выработок, недостаток — сложность длительной эксплуатации выемочных выработок с двухкратным воздействием на них зоны опорного давления.

Отработка может вестись одинарным и спаренными очистными забоями.

Примером отработки одинарным забоем может служить вариант, предложенный МГИ. Он предусматривает крепление формируемого вентиляционного ходка секциями специальной присечной крепи, демонтируемыми в конвейерном бремсберге по мере подвигания лавы (рис. 12.16,а). Длину выемочного столба по падению принимают равной 500—800 м, длину очистного забоя— 130—165 м. Уголь транспортируют ’по конвейерному бремсбергу на откаточный (конвейерный) штрек транспортного горизонта. По этому же бремсбергу подают свежий воздух. Исходящую струю отводят по вентиляционному ходку на вентиляционный штрек. Достоинство системы — незначительный объем проведения подготовительных выработок (2,5—3,5 м на 1000 т добычи), недостаток — сложность перемонтажа присечной крепи.

При спаренных очистных забоях (рис. 12.16,6) левый забой работает в предварительно оконтуренном столбе. Его выемочными выработками являются сборный конвейерный уклон и левый воздухоподающий ходок. Этот ходок обычно проводят вприсечку к выработанному пространству ранее отработанного столба. Правый забой имеет только одну готовую выемочную выработку — сборный уклон. Правый воздухоподающий ходок формируют вслед за подвиганием лавы. Транспортирование угля и отвод исходящей струи воздуха на вентиляционный горизонт осуществляют по сборному уклону.


Схема отработки крутых тонких и средней мощности пластов щитовыми агрегатами (см рис. 8.2) по существу аналогична схеме с одинарным забоем (см. рис. 12.16,а).



12.8. РАСЧЕТ ПАРАМЕТРОВ СИСТЕМЫ РАЗРАБОТКИ

К основным параметрам, характеризующим систему разработки, относят длину очистного забоя, длину столба (выемочного поля), размеры охранных целиков, разделяющих выемочные выработки, а также нагрузку на очистной забой.

Длину очистного забоя принимают исходя из длины в поставке комплекта механизированного очистного комплекса или на основании расчета (см. разд. 7). В глубоких шахтах длину очистного забоя проверяют по условию передачи тепла от горных пород и угля шахтному воздуху. В конечном счете принимают наименьшую длину забоя из сравниваемых значений.




Выбранную длину очистного забоя на каждом пласте согласовывают с общей линией действующих на шахте очистных забоев. При выборе оптимальной длины лавы в основном ориентируются на прогрессивные технологические схемы разработки пластов на угольных шахтах и рекомендации бассейновых Научно-исследовательских угольных институтов.

Длин) выемочного поля при делении этажа на два подэтажа и столбовой системе разработки, этажной подготовке и группировании крутых пластов, а также размер панели по простиранию определяют по приведенным выше формулам.

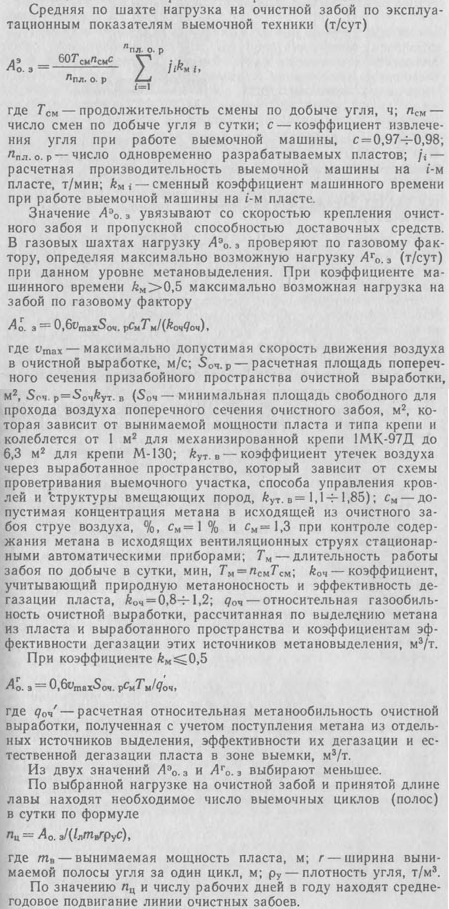

Ширину целиков, оставляемых между выработками, обычно принимают исходя из следующих требований. Ширина целиков, оставляемых между панельными наклонными выработками не должна превышать 30 м, ширина целиков, предназначенных для охраны панельных бремсбергов (уклонов) со стороны выработанного пространства — 40 м, ширина околоштрековых целиков в пределах этажа— 15—25 м, ширина целиков между длинными столбами, расположенными по падению, на пластах с углами падения до 12° — 5—15 м; ширина целиков между полосами, расположенными по падению, при щитовой выемке крутых мощных пластов принимается равной 10—20 м.
