10.7 ВСКРЫТИЕ ШТОЛЬНЯМИ

Штольневое вскрытие применяют, как правило, в гористой местности. При этом устье штольни должно находиться выше уровня максимального поднятия паводковых вод в долине. Такой способ имеет явные преимущества перед вскрытием вертикальными и наклонными стволами: отсутствует подъем, упрощается схема транспортировки грузов, значительно сокращается объем околоствольного двора.

В благоприятных условиях пласты вскрывают штольнями без дополнительных вскрывающих выработок (рис. 10.14, а, 6). При крутом залегании пластов (рис. 10.14, в) или расположении рабочего пласта ниже уровня штольневого горизонта (рис. 10.14, г) проводят дополнительные вскрывающие выработки.

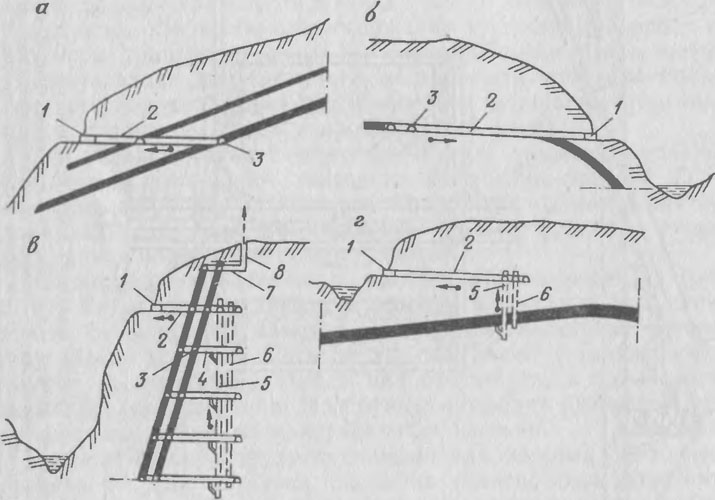

Рис. 10.14. Схемы вскрытия штольней наклонных (а), пологого (б), крутых (в) пластов и пласта, залегающего ниже штольневого горизонта (г):
1 — устье штольни; 2 — штольня; 3 — штрек; 4 — этажны квершлаг; 5 — главный слепой ствол; 6 — вспомогательный слепой ствол; 7 — вентиляционный квершлаг; 5 — вентиляционный шурф (скважина)
