10.3. ВСКРЫТИЕ ВЕРТИКАЛЬНЫМИ СТВОЛАМИ ПРИ ПОЛОГОМ ЗАЛЕГАНИИ ПЛАСТОВ

При центральном расположении стволов их проходят на 3— 30 м ниже отметки околоствольного двора для создания зумпфа— короткой тупиковой части ствола, служащей для размещения скипов при их загрузке, сбора стекающей по стволу воды и высыпающихся в ствол при разгрузке скипов и клетей кусков угля и породы. Центральное расположение стволов обеспечивает высокую концентрацию работ на промплощадке и в околоствольном дворе.

Одногоризонтные схемы вскрытия вертикальными стволами применяют при разработке как одиночного пласта, так и свиты пластов (рис. 10.6). При одногоризонтной схеме вскрытия одиночного пласта выработки околоствольного двора располагают или непосредственно по пласту, или в устойчивых породах почвы. Размещение околоствольного двора в породах кровли возможно в том случае, если почва представлена слабыми, пучащими, водоносными или особо выбросоопасными породами. При одногоризонтной схеме вскрытия свиты пластов околоствольный двор размещают в кровле


одного из пластов свиты, что требует оставления охранных целиков.

Вскрытие свиты пластов при одном транспортном горизонте требует передачи на него угля из выработок всех пластов. Для этого по каждому пласту свиты проводят пластовые выработки, имеющие транспортную связь с околоствольным двором. С целью сокращения затрат на поддержание пластовых выработок длительное время поддерживают выработки только одного пласта (как правило, нижнего пласта свиты), которые имеют выход на транспортный горизонт. Выработки остальных пластов соединяют с выработками указанного пласта квершлагами, гезенками или скатами (рис. 10.7), что позволяет погашать выработки верхних пластов по мере их отработки и тем самым уменьшить затраты на поддержание выработок.

По виду дополнительной вскрывающей выработки различают следующие одногоризонтные схемы вскрытия вертикальными стволами, без дополнительной вскрывающей выработки

Рис. 10.7. Одногоризонтные схемы вскрытия свиты пластов с этажными квершлагами (а), гезенками (б) и капитальным гезенком (в):
1 — главный ствол; 2 — вспомогательный ствол; 3 — капитальный бремсберг; 4 — этажные квершлаги; 5 — капитальные уклоны; 6 — этажные гезенки; 7 — капитальный гезенк, 8 — пластовые бремсберги; 9 — штрек

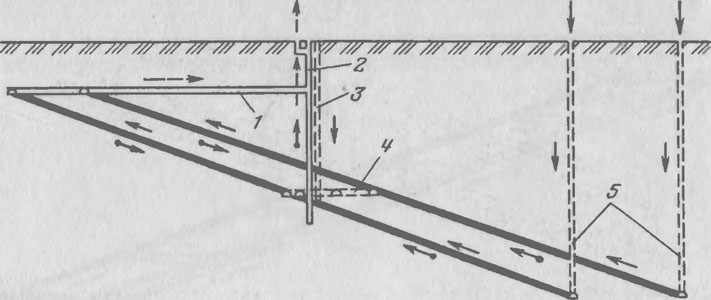

Рис. 10.8. Одиогоризоитная схема вскрытия свиты пластов вертикальными стволами и капитальным квершлагом:
1 — вентиляционный квершлаг; 2 — главный ствол; 3 — вспомогательный ствол; 4 — транспортный квершлаг; 5 — будущие вентиляционные скважины

(см. рис. 10.6, а)  с капитальным квершлагом (см. рис. 10.6, б); с этажными квершлагами (см. рис. 10.7, а) с этажными гезенками (см. рис. 10.7, б); с капитальным гезенком (см. рис. 10.7, в). При значительном (200 м и более) расстоянии между пластами вместо гезенка применяют наклонные квершлаги.

При использовании одногоризонтной схемы вскрытия центральными стволами, особенно на метанообильных шахтах, возникают сложности с проветриванием удаленных от стволов очистных забоев. Поэтому на газовых шахтах и при углах падения пластов более 10° на вентиляционном горизонте проводят квершлаг (рис. 10.8), что позволяет создать восходящее проветривание в бремсберговой части шахтного поля. На вентиляционном горизонте устраивают упрощенный околоствольный двор, обеспечивающий прием вагонеток с оборудованием и материалами, спуск-подъем людей и зарядку аккумуляторных электровозов. Для проветривания выработок при отработке уклонной части шахтного поля проходят одну или две вентиляционные скважины большого диаметра.

К достоинствам одногоризонтных схем вскрытия относятся транспортировка груза в течение всего срока эксплуатации шахты по одному транспортному горизонту, наличие только одного околоствольного двора, сравнительно небольшой объем горнокапитальных работ и отсутствие необходимости в углубке стволов. Их недостатками являются необходимость в отработке уклонного поля с транспортировкой угля снизу вверх, сложность проветривания удаленных от стволов забоев, наличие значительных утечек воздуха между длинными наклонными выработками в бремсберговой и уклонной ступенях.

Схемы находят применение на пластах с углами падения до 25° при наличии в свите не более двух-трех пластов. Схемы

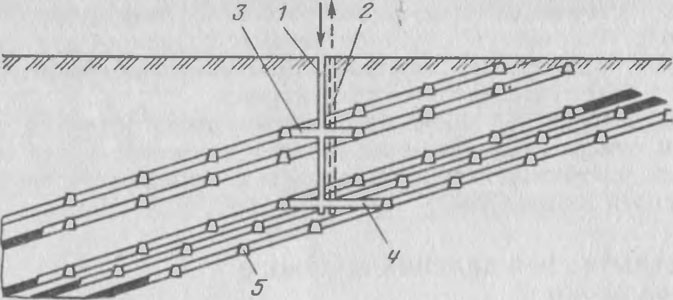

Рис. 10 9. Миогогоризонтиая схема вскрытия двух свит пластов вертикальными центральными стволами и погоризонтиыми квершлагами при одновременной эксплуатации двух горизонтов:
1—вспомогательный ствол,; 2— главный ствол; 3, 4 — погоризонтные квершлаги; 5 — этажный штрек
с капитальными или этажными гезенками обычно используют при вскрытии двух и более пластов, залегающих под углом до

10—12°, и расстоянии между смежными пластами по вертикали до 120 м при капитальном и до 90 м при этажных гезенках. При углах падения более 12° применяют капитальные и этажные квершлаги. Размеры шахтного поля обычно не превышают 6 км по простиранию и 2,5 км по падению.

Многогоризонтные схемы вскрытия используют при делении шахтного поля по падению на три и более выемочные ступени при пологом падении и на две и более при крутом и наклонном. При таком вскрытии главный и вспомогательные центральные стволы проходят с общей промплощадки шахты до нескольких транспортных горизонтов. При этом принципиально различают многогоризонтные схемы вскрытия без углубки и с углубкой стволов. В первом случае стволы проходят сразу на полную глубину, во втором — лишь, углубляя их по мере отработки горизонтов. Так как одни и те же стволы служат для отработки нескольких горизонтов, то в обоих случаях возникает необходимость в проведении погоризонтных квершлагов. Многогоризонтные схемы используют для вскрытия как одиночных пластов, так и их свит (см. рис. 10 5).

На рис. 10.9 приведена многогоризонтная схема вскрытия двух свит пластов в одном шахтном поле вертикальными центральными стволами, которая предусматривает одновременную эксплуатацию двух горизонтов без углубки стволов. Верхний погоризонтный квершлаг служит для транспортировки угля с двух верхних пластов на первом транспортном горизонте, нижний погоризонтный квершааг— с трех нижних пластов на втором транспортном горизонте. Уголь по главному стволу выдают одновременно с двух горизонтов. Для этого в главном стволе устраивают два самостоятельных подъема. Обычно в стволе более двух самостоятельных подъемов для выдачи угля не применяют. Поэтому одновременная выдача угля с трех и более горизонтов не практикуется.

При обеспечении производственной мощности шахты достаточным очистным фронтом на верхнем горизонте схема вскрытия без углубки может применяться с последовательной эксплуатацией горизонтов.
