9.5. ТЕХНОЛОГИЧЕСКИЙ КОМПЛЕКС ПОВЕРХНОСТИ ШАХТЫ

Поверхностный технологический комплекс шахты представляет собой совокупность зданий, сооружений и оборудования, предназначенных для подъема, приема, переработки, складирования и отгрузки потребителю полезного ископаемого, выдачи на поверхность породы, спуска-подъема людей, оборудования и материалов, проветривания и дегазации горных выработок, обеспечения энергией, производственно-бытового и медицинского обслуживания трудящихся, управления производством (рис. 9.8).

На каждой шахте строят единый поверхностный технологический комплекс на весь период ее эксплуатации, который располагают у главного ствола. Площадь, на которой расположен поверхностный комплекс, называют промышленной площадкой (промплощадкой). Разрешение на пользование землей в пределах промплощадки выдается шахте в виде земельного отвода.

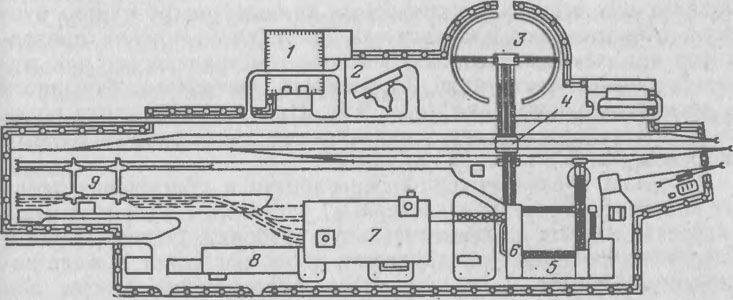

Рис. 9.8. Схема поверхностного комплекса шахты:
1 — электроподстанция; 2 — здание главной вентиляционной установки: 3 — угольный склад; 4 — углепогрузочный пункт; 5 — котельная; 6 — обогатительная установка,; 7 — блок главного и вспомогательного стволов; 8 административно-бытовой комбинат; 9— склад крепежных материалов

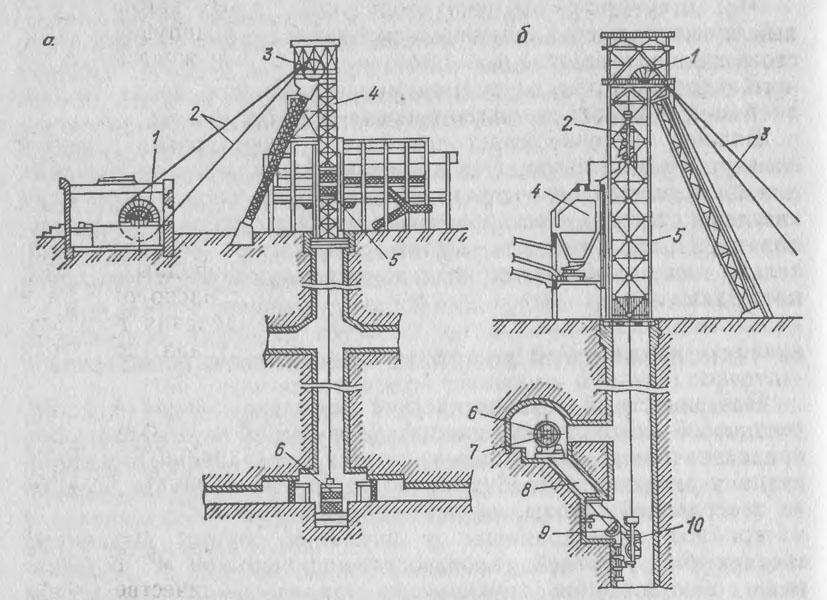

Рис. 9.9, Металлические копры:
а — для клетевого подъема (1 — подъемная машина; 2 — подъемные канаты; 3 — направляющий шкив; 4 — копер; 5, 6 — клети); 6 — для скипового подъема (1 — направляющий шкив; 2, 10 — скипы; 3 — подъемные канаты; 4 — приемный бункер; 5 — копер; 6 — опрокидыватель; 7 — вагонетка; 8 — загрузочный бункер; 9 — дозатор

Подъем груза осуществляют в скипах и клетях, спуск-подъем людей, оборудования и материалов — в клетях. Для спускоподъемных операций обычно применяют подъемные машины с барабанными органами навивки канатов. Для установки направляющих шкивов, разгрузочных кривых, разгрузочного бункера, оборудования для загрузки клетей и крепления проводников над стволами возводят копры — металлические или железобетонные конструкции А-образного, шатрового, башенного и четырехстоечного типа (рис. 9.9). При многоканатных подъемах подъемную машину устанавливают на башенном железобетонном копре в верхней его части.

С целью предварительной переработки и обогащения уголь из копрового бункера конвейерами, установленными в крытых галереях, подают на обогатительную фабрику. Обогащенный и классифицированный по крупности уголь поступает в железнодорожный бункер и из него в железнодорожные вагоны для доставки потребителю. Если на промплощадке обогатительная фабрика отсутствует, то потребителем добываемого угля является центральная обогатительная фабрика (ЦОФ), обслуживающая группу шахт.


При отсутствии порожних железнодорожных вагонов главный ствол должен продолжать работу. Для недопущения простоев главного ствола на промплощадке вблизи железнодорожного бункера устраивают резервный склад угля.

Важным элементом поверхностного комплекса являются породоприемные сооружения, состоящие из приемного породного бункера, породной транспортной галереи и породного отвала для размещения выданной из шахты породы и отходов обогатительной фабрики. Выдаваемую из шахты породу используют для строительства автомобильных дорог, производства строительных материалов и др. Место размещения породных отвалов на промплощадках шахт выбирают с учетом расположения и развития населенных пунктов, а также направления господствующих ветров. Минимальное расстояние отвала до ствола (шурфа) должно быть не менее 200 м.

На поверхности шахты располагают также склад для оборудования и материалов, ремонтные мастерские, шахтную электроподстанцию, компрессорную станцию, центральную калориферную установку для подогрева подаваемого в шахту воздуха, здание главной вентиляционной установки и др.

На промплощадке каждой шахты оборудуют утепленный пожарный резервуар вместимостью не менее 250 м3. В резервуаре находится постоянно вода в таком количестве, чтобы обеспечить тушение любого подземного пожара в течение не менее 3 ч.

На поверхности шахты возводят административно-бытовой комбинат (АБК), к которому обычно примыкают очистные сооружения, площадки для размещения транспорта, столовая и т. д. АБК предназначен для размещения участковых нарядных, помещений бытового (раздевалки, душевые и др.) и санитарно-оздоровительного назначения (медпункт, фотарий, спортзал и др.).

Средняя длина пути следования рабочего в пределах двухэтажного здания АБК с учетом посещения нарядной не должна превышать 250—300 м.

Поверхностный комплекс современной шахты строят по блочному принципу, возводя единые блоки главного ствола, вспомогательного ствола и вспомогательных зданий и сооружений.
