10.2. СПОСОБЫ И СХЕМЫ ВСКРЫТИЯ

Способ вскрытия шахтного поля (или его части)—совокупность вскрывающих выработок в шахтном поле относительно транспортного горизонта с учетом их функционального назначения. Все способы вскрытия шахтного поля можно разделить на четыре группы: вертикальными стволами; наклонными стволами; штольнями; комбинированный.

Схемой вскрытия называют пространственное расположение сети вскрывающих выработок относительно границ шахтного

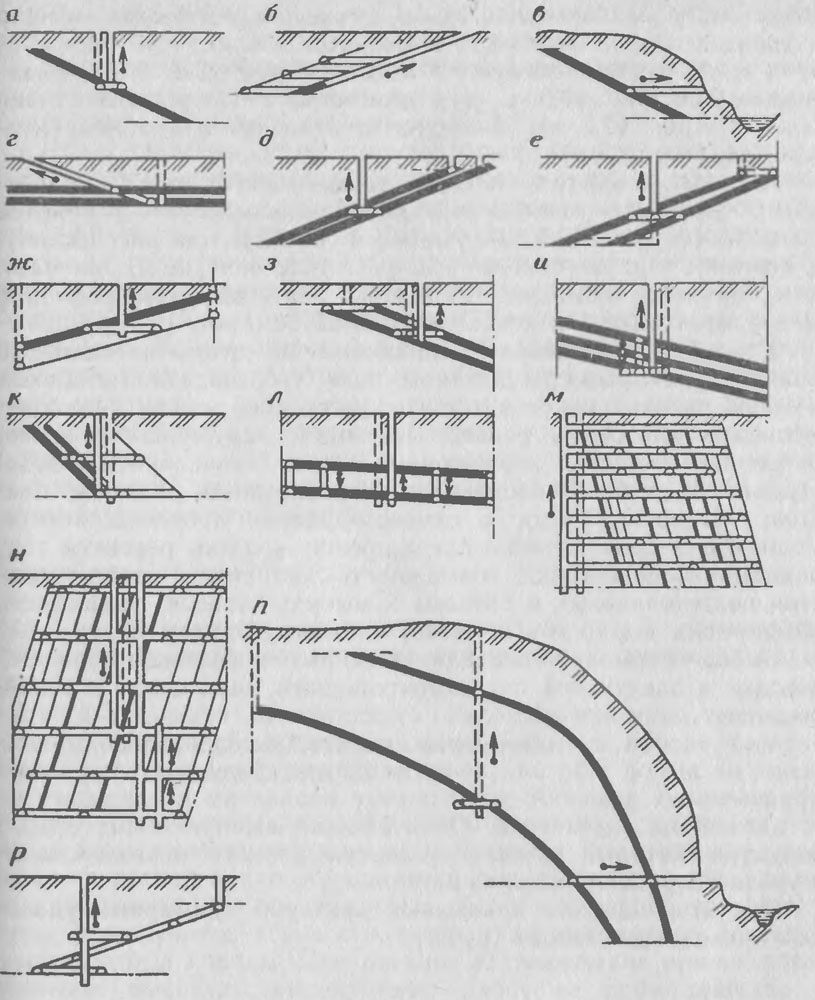

Рис. 10.5. Схемы вскрытия пластовых месторождений

поля. На рис. 10.5 приведены схемы вскрытия пластов с указанием основных и дополнительных вскрывающих выработок.

По А. С. Бурчакову схемы вскрытия делят: по числу транспортных горизонтов — на одногоризонтные (см. рис. 10.5, а, в д, ж, з, и, л) и многогоризонтные (см. рис. 10.5, б, г, е, к, м, н, я, р);

по типу дополнительных вскрывающих выработок — с квершлагами (см. рис. 10.5, а, б, д, е, ж, з, к, ж, к, р), гезенками (см. рис. 10.5, и л), слепыми стволами (см. рис. 10.5, );

по месту расположения стволов относительно шахтного поля в горизонтальной плоскости — с центральными (см. рис. 10.5)

а, к, л, н), центрально-отнесенными (см. рис. 10.5, д, р), фланговыми (см. рис. 10.5, е, ;ж), отнесенными в породы лежачего бока (см. рис. 10.5, м), секционными стволами и комбинированные (см. рис. 10.5, з);

по месту вскрытия стволами (с дополнительными выработками) шахтного поля в вертикальной плоскости — у верхней границы (см. рис. 10.5, м), у нижней границы (см. рис. 10.5,ж), в середине шахтного поля (см рис. 10.5, а, д, л, я), на каждом горизонте (см рис. 10.5, е, к) или этаже (см, рис. 10.5, м, н) через один или несколько этажей (см. рис. 10.5, р).

К основным факторам, влияющим на вскрытие шахтного поля, относят: размеры шахтного поля; угол падения, мощность и число рабочих пластов в свите; расстояние между пластами; мощность наносов и рельеф местности; нарушенность месторождения; свойства вмещающих пород; газоносность, водообильность, выбросоопасность и удароопасность угольных пластов; склонность угля к самовозгоранию; производственную мощность и срок службы предприятия; уровень развития горнодобывающей техники; возможность постоянного воспроизводства подготовленных и готовых к выемке запасов; надежность обеспечения выработок и забоев свежим воздухом и др.

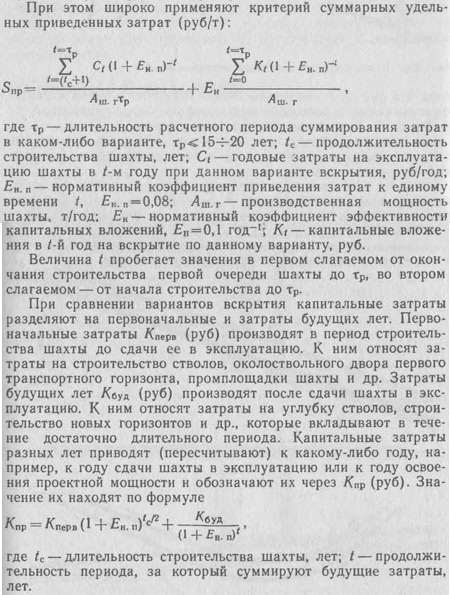

Выбор оптимального варианта вскрытия шахтного поля производят в следующей последовательности: оценивают условия, выделяют один или несколько существенных показателей (критериев) оценки анализируемых вариантов, назначают ограничения на выбор того или иного варианта, формируют варианты принимаемых решений, дают оценку вариантам по каждому из установленных критериев. Окончательно выбирают тот способ вскрытия, который отвечает условиям данного месторождения и удовлетворяет принятым критериям.
