3.4. ЭЛЕКТРОСНАБЖЕНИЕ КОМБАЙНОВ

Электроснабжение проходческо-очистных комбайновых комплексов осуществляется по следующим трем принципиальным схемам:

1. Питание производится от одной передвижной трансформаторной подстанции мощностью 630 КВА (например, ТСП1ВП-630) по двум гибким экранированным кабелям марки КГЭШ 3x95+1x10+3x2,5 сечением 95 мм2

2. Питание осуществляется от двух передвижных трансформаторных подстанций мощностью 320 или 400 КВА (например, ТКШВП-320 или ТСШВП-400) по двум гибким кабелям марки КГЭШ 3x95+1x10+3x2,5.

3. Комбайн питается от одной подстанции (например, типа ТСШВП-630) по одному кабелю марки КГЭШ сечением 95 мм2.

При работе комбайна в комплексе с бункером-перегружателем и самоходным вагоном питание должно осуществляться от двух передвижных подстанций.

При питании по двум кабелям потребители электроэнергии комбайна разбиты на две группы, каждая из которых запитывается отдельным кабелем.

На рис. 3,1, 3.2, 3.3 приведены различные типовые схемы

электроснабжения комбайнов при питании их от одной или двух передвижных подстанций. Из них видно, что управление пускателями КМ 1 и КМ 2 построено так, что при отключении любого из пускателей отключается и другой.

Схема электроснабжения комбайнового комплекса обеспечивает:

- защиту от токов короткого замыкания в сетях 660 В средствами токовой защиты передвижных трансформаторов и пускателей КМ 1 и КМ 2;

- защиту от токов утечек в сети 660 В блоками защиты от утечек передвижных трансформаторов;

- заземление комбайна и других установок с помощью заземляющих жил кабелей и специального заземляющего контура, проложенного по всем главным панельным выработкам;

- аварийное отключение энергии в условиях газового режима устройством АЗ типа ИКУ-2, воздействующим на отключающие катушки выключателей питающих подстанций;

- необходимый уровень напряжения на зажимах электродвигателей.

Необходимый уровень напряжения на зажимах электродвигателей комбайна (0,85+0,9 Uh) обеспечивается при длине питающих кабелей

сечением 3x95 мм , не превышающей 350 М, если не будут допущены:

- запуск двух главных двигателей одновременно;

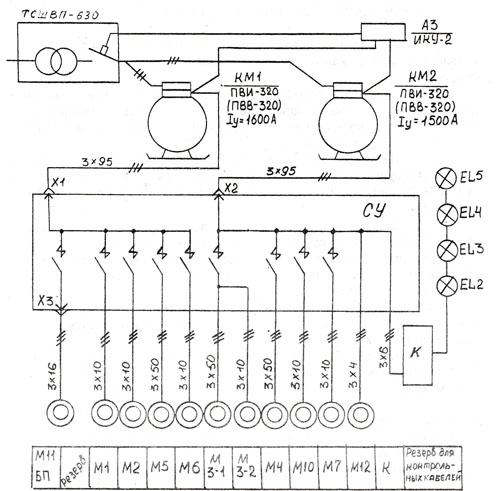

Рис. 3.1. Схема электроснабжения комбайна «Урал-10А» от одной передвижной подстанции

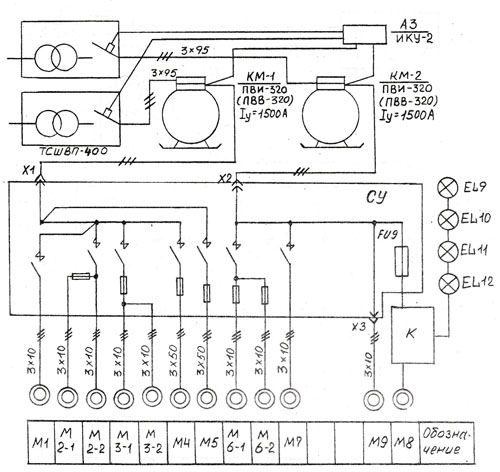

Рис. 3.2. Схема электроснабжения комбайна «Урал-20 А» от двух трансформаторных подстанций

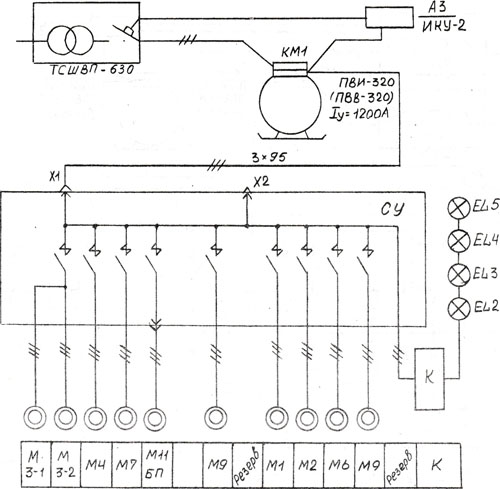

Рис. 3.3. Схема электроснабжения комбайна «Урал-61» от одной подстанции по одному кабелю

- включение любого из основных двигателей под нагрузкой;

- включение любого электромагнитного аппарата одновременно с включением главного двигателя.

При этой же длине питающих кабелей обеспечивается и необходимая чувствительность максимальной защиты при минимальных токах короткого замыкания.

Питающие кабели подсоединяются к станции управления через соединители, а кабели распределительной сети подсоединяются к пульту и станции управления специальными кабельными вводами. К раме комбайна крепятся разгрузочные зажимы, предохраняющие кабели от выдергивания из соединителей.

Питание бункера-перегружателя осуществляется от станции управления также через соединитель.

Рабочее напряжение комбайна 660 В с частотой 50 Гц.

Цепи управления и сигнализации питаются напряжением 36 В, лампа подсветки блока индикации от понижающего трансформатора, установленного в станции управления. Цепи освещения питаются напряжением 127 В от пускового агрегата АШЛ-1.

Все установленное на комбайне электрооборудование выпускается серийно в рудничном и взрывобезопасном исполнении.

Цепи управления магнитными пускателями взрывобезопасные.

Кроме того, на комбайне устанавливаются специально изготовленные взрывобезопасные оболочки для пульта управления, станции управления и пульта вынесенного.

Примеры расположения электрооборудования на комбайне приведены на рис. 3.4 аэ б, в,
