Насос охлаждающей жидкости

Сборка и установка насоса охлаждающей жидкости дизельного двигателя Perkins

Сборка насоса охлаждающей жидкости

1. Очистите корпус насоса. Обратите особое внимание на пазы для подшипника и гидравлического уплотнения. Оба паза и их канавки должны быть чистыми и без следов ржавчины.

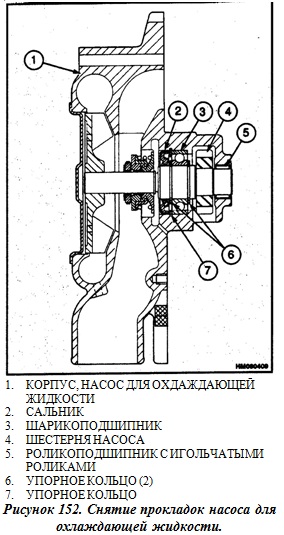

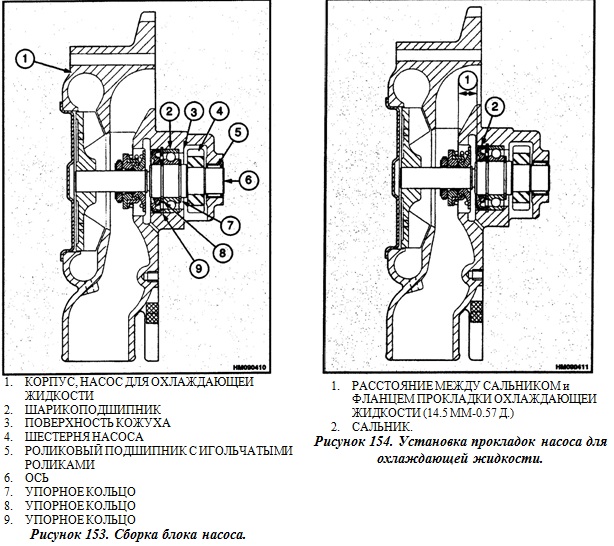

2. Установите новое упорное кольцо на ось. См. рис. 153.

3. Установите шестерню насоса в ее позицию в корпусе насоса, и при помощи пресса вставьте ось в шестерню. Если используется исходная шестерня, то нанесите Loctite 638 между шестерней насоса и осью. Убедитесь в том, что шестерня насоса расположена напротив выступа оси.

4. Нанесите тонкий слой Loctite 638 на внешнюю поверхность радиального роликоподшипника с игольчатыми роликами. Убедитесь в том, что Loctite не попал в подшипник. При помощи пресса установите радиальный роликоподшипник с игольчатыми роликами в корпус насоса, пока конец подшипника не выровняется с поверхностью или с зазором в 0.5 мм (0.020 д.) с поверхностью.

5. Нанесите тонкий слой Loctite 638 на внешнюю поверхность шарикоподшипника. Убедитесь в том, что Loctite не попал в подшипник. Используйте распорное устройство для поддержки шестерни насоса. Убедитесь в том, что шестерня насоса расположена напротив поверхности кожуха. При помощи переходника и пресса установите новый подшипник на ось. Убедитесь в том, что переходник нажимает как на внешние, так и на внутренние обоймы подшипника таким образом, что подшипник не будет поврежден по мере вжатия в кожух. Убедитесь в том, что внутренняя обойма касается упорного кольца.

6. Снимите распорное устройство, которое поддерживает ось с шестерней насоса в конце.
Продолжайте вжимать подшипник в кожух. Затем установите стопорное кольцо.


7. Установите новое упорное кольцо. Убедитесь в том, что скошенный край упорного кольца направлен в сторону сальника. Это упорное кольцо удерживает ось и шестерню на корпусе насоса.

8. Слегка смажьте сальник чистым машинным маслом. См. рис. 154. Установите конический инструмент PD.247 на ось, так, чтобы коническая часть была направлена в сторону подшипника. Этот инструмент применяется для того, чтобы кромка сальника была правильно установлена. При вжатии сальника на его место. Вставьте сальник поверх конического инструмента на его место в корпусе насоса. Плоская поверхность сальника должна быть направлена в сторону рабочего колеса.

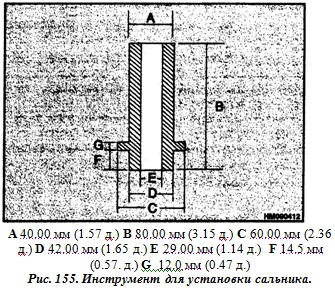

9. Вожмите сальник в пространство для сальника в корпусе насоса. Инструмент, изображенный на рис. 155 может использоваться для установки сальника на его место. Он также предотвратит осевое смещение сальника, когда тот будет вжат на ось.


10. При помощи инструмента, описанного выше, вожмите сальник в корпус насоса, пока сальник не окажется на расстоянии 14.5 мм (0.57 д.) от конца фланца прокладки для охлаждающей жидкости. Когда прокладка будет установлена, продолжайте прикладывать силу в течение 10 секунд для того, чтобы укрепить прокладку, и она осталась на месте, когда сила перестанет прикладываться.

! ПРЕДУПРЕЖДЕНИЕ
Не смазывайте прокладку для охлаждающей жидкости. Очень важно, чтобы прокладка не была загрязнена маслом или другим жирным веществом. Если вы держите прокладку в руке, то касайтесь только кромки внешнего фланца. Убедитесь в том, что зеленое уплотнительное вещество, нанесенное на прокладку за фланцем, не повреждено.

11. Вставьте прокладку для охлаждающей жидкости на ось, так, чтобы она коснулась предназначенной для нее расточки. См. рис .156. Самая широкая часть прокладки должна быть обращена в сторону сальника. Убедитесь в том, что прокладка для смазочной жидкости совмещена с расточкой. Используйте пресс или переходник для того, чтобы вжать прокладку в расточку. Убедитесь в том, что адаптер давит только на внешний фланец прокладки. Продолжайте прикладывать силу в течение 10 секунд для того, чтобы укрепить прокладку, и она осталась на месте, когда сила перестанет прикладываться.

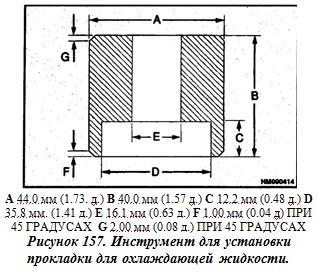

12. Для того, чтобы вжать прокладку на ее позицию может использоваться специальный инструмент. См. рис. 157. Благодаря размерам этого приспособления прокладка после установки будет правильной длины. Этот инструмент предотвращает осевое смещение прокладки когда она вжимается на ось.

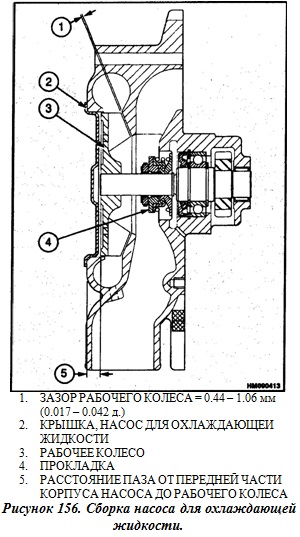

13. Убедитесь в том, что конец оси с приводной шестерней снабжен опорой. При помощи пресса и переходника поставьте рабочее колесо на ось. Лицевая сторона рабочего колеса должна находиться на расстоянии 10.35 – 10.48 мм (0.407 – 0.413 д.)от паза до передней части корпуса насоса (см. рис. 156). Проверните рабочее колесо после установки чтобы убедиться в том, что оно вращается свободно.


14. Нанесите Loctite 290 на контактную поверхность крышки насоса (2). Убедитесь в том, что крышка совмещена с корпусом насоса, и при помощи пресса установите крышку. Убедитесь в том, что крышка насоса прижата к корпусу насоса ровно и полностью.

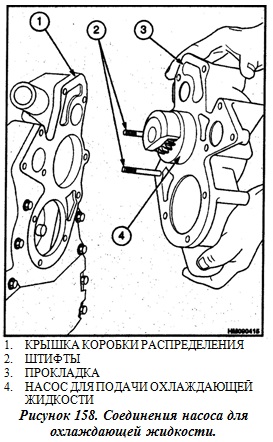

15. Установите два штифта на корпус насоса. См. рис. 158.

Установка насоса охлаждающей жидкости

1. Убедитесь в том, что поверхности прокладок насоса для охлаждающей жидкости чистые. См. рис. 158. Убедитесь в том, что поверхности насоса чистые.

2. Убедитесь в том, что шестерня насоса для охлаждающей жидкости не изношена и не повреждена. Изношенную или поврежденную шестерню следует заменить.

3. Установите новую прокладку на корпус насоса. Не используйте уплотняющие вещества.

4. Убедитесь в том, что штифты установлены правильно и затянуты.

5. Установите насос для охлаждающей жидкости на крышку коробки распределения. Убедитесь в том, что шестерня насоса в правильном контакте с шестерней топливного насоса высокого давления.

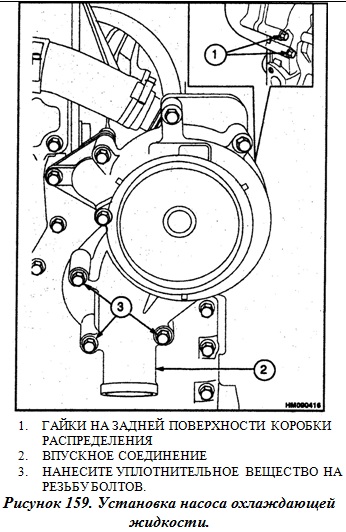

6. Три болта снабжены уплотнительным материалом, нанесенным на них при первой установке. См. рис. 159. Если эти болты устанавливаются снова, то нужно счистить старый уплотнительный материал и нанести Loctite 542 на три первых кольца резьбы.

7. Установите и затяните две гайки на штифтах с задней стороны коробки распределения.

8. Установите восемь болтов, которые удерживают насос для подачи охлаждающей жидкости на коробке распределения.

9. Присоедините шланг для подачи охлаждающей жидкости на впускное отверстие и наполните систему охлаждения. Когда можно будет начинать эксплуатацию двигателя, проверьте систему на предмет утечек.
