Ремонт термостата дизельного двигателя Perkins

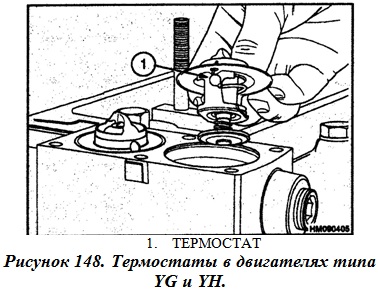

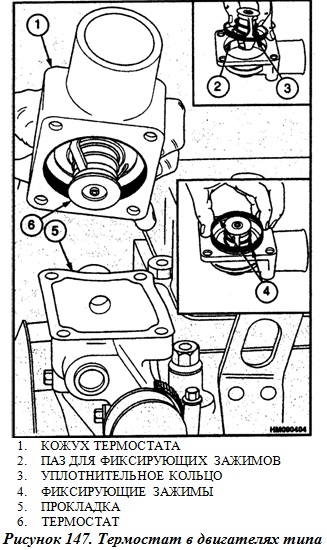

Большинство двигателей снабжается одним термостатом (см. рис. 147), некоторые двигатели – двойным термостатом. См. рис. 148.

Термостаты в двигателе

Идентификация термостата производится по номинальной температуре, указанной на обводном клапане термостата. См. рис. 147.

Снятие термостата

1. Слейте охлаждающую жидкость в системе охлаждения так, чтобы ее уровень был ниже положения термостата и отсоедините верхний шланг от выходного отверстия для охлаждающей жидкости.

2. Разожмите четыре болта и снимите кожух термостата с нижнего корпуса. См. рис. 147. Утилизируйте прокладку.

3. Вожмите фиксирующие зажимы вовнутрь и выньте пластиковое кольцо из кожуха термостата.

4. Снимите термостат и уплотнительное кольцо с кожуха термостата. Утилизируйте уплотнительное кольцо.

ПРИМЕЧАНИЕ: Двигатели типа YG и YH оборудуются двумя параллельными термостатами. См. рис. 146.

Установка термостата

1. Очистите кожух термостата, убедитесь в том, что в пазах для фиксирующих зажимов и гнездах для уплотнительных колец нет мусора.

2. Убедитесь в том, что поверхности прокладок кожуха термостата и нижнего корпуса чистые и что вибрационная шпилька термостата движется свободно.

3. Замените уплотнительное кольцо и установите новый термостат на его место в кожухе.

4. Возьмите фиксирующие зажимы внутрь и вставьте пластиковое кольцо в кожух термостата, так, чтобы фиксирующие зажимы вошли в пазы.

5. Установите новую прокладку. При установке прокладка должна быть сухой. Установите и затяните болты.

6. Присоедините верхний шланг и установите систему охлаждения.

Проверка термостата

1. Повесьте термостат в подходящий контейнер, наполненных охлаждающей жидкостью.

! ПРЕДУПРЕЖДЕНИЕ
Если термостат работает некорректно, его нужно заменить. Не пытайтесь отрегулировать настройки.

2. Равномерно нагрейте охлаждающую жидкость. При помощи термометра измерьте температуру, при которой клапан начинает открываться и при которой он открыт полностью. Правильные температурные данные приведены в данных двигателя и спецификациях.
