Насос охлаждающей жидкости дизельного двигателя Perkins

Снятие и разборка насоса охлаждающей жидкости дизельного двигателя Perkins

Снятие насоса охлаждающей жидкости

1. Слейте жидкость из системы охлаждения. И отсоедините шланг от впускного отверстия насоса.

2. Снимите два болта с передней стороны коробки распределения. См. рис. 149.

3. Снимите восемь болтов, которые держат насос на передней крышке коробки распределения. Снимите насос.

4. Снимите и утилизируйте все прокладки.

Разборка насоса охлаждающей жидкости

Топливный насос должен ремонтироваться, если жидкость для охлаждения или машинное масло протекает из отверстия в корпусе насоса. См. рис. 150. Утечка означает, что прокладка жидкости охлаждения или сальник износились или повредились.

Специальные инструменты:

Инструмент для замены прокладок.

1. Снимите два болта с корпуса насоса.

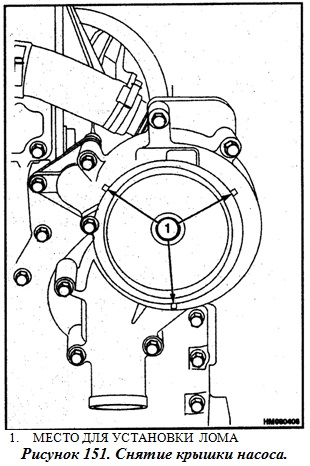

2. Снимите крышку. См. рис. 151. Крышка корпуса насоса имеет три зазора, так что ее можно снять при помощи лома. Работайте аккуратно чтобы не повредить крышку.

3. Снимите рабочее колесо с оси. Просверлите четыре отверстия размером 6.35 мм (0.25 д.) на одинаковом расстоянии друг от друга вокруг конца оси насоса. Эти отверстия разобьют прессовую посадку между рабочим колесом и насосом, таким образом, что рабочее колесо можно будет снять.

! ПРЕДУПРЕЖДЕНИЕ
Не повредите поверхность корпуса насоса, предназначенную для прокладки во время ее снятия.

4. Снимите прокладку охлаждающей жидкости. Карбоновые прокладки должны ломаться и в дальнейшем использоваться для извлечения центральной втулки прокладки с оси насоса.

Прокладка насоса охлаждающей жидкости

снятие крышки насоса

5. Снимите корпус прокладки. Просверлите три отверстия размером 3.175 мм (0.125 д.) в верхней части прокладки для охлаждающей жидкости под углом 120º. Установите три самонарезающих винта размером 25.4 мм (1.0 д.) в эти отверстия. Вставьте лом через впускное отверстие для охлаждающей жидкости и осторожно наложите его под шляпку каждого из винтов. Осторожно снимите прокладку охлаждающей жидкости с оси. Утилизируйте ее.

6. Просверлите три отверстия размером 3.175 мм (0.125 д.) в верхней части прокладки для охлаждающей жидкости под углом 120º. Установите три самонарезающих винта размером 25.4 мм (1.0 д.) в эти отверстия. Вставьте лом через впускное отверстие для охлаждающей жидкости и осторожно наложите его под шляпку каждого из винтов. См. рис. 152. Осторожно снимите сальник с оси. Утилизируйте его.

7. Снимите и утилизируйте упорное кольцо.

8. Установите подпорку под корпус насоса, чтобы не повредить его. При помощи пресса вставьте ось через шестерню и корпус насоса, пока ось и блок шарикоподшипников не выйдут из насоса. Утилизируйте блок шарикоподшипников, ось насоса и два упорных кольца. Снимите шестерню насоса.

9. Осмотрите шестерню насоса на предмет повреждений и изношенности. Замените ее, если она изношена или повреждена.

10. При помощи пресса выньте радиальный роликоподшипник с игольчатыми роликами и двумя кольцами из корпуса насоса. Утилизируйте подшипник.
