Маслораспределительная плита и масляный радиатор двигателей Д-108 и КДМ-100
Масляный насос подает масло в маслораспределительную плиту 6 (рис. 37).
Она имеет три камеры: нижнюю 2, среднюю 5 и верхнюю 7. Масло от насоса
поступает в камеру 2 и через окно 3 в камеру 39 (см. рис. 36) кронштейна
4, В верхнюю камеру 7 (рис. 37) масло поступает из ленточных фильтров
грубой очистки через отверстия 1, а в среднюю 5 — через отверстия 4 из
нитчатых фильтров тонкой очистки. Верхняя камера маслораспределительной
плиты
соединяется с главным маслопроводом через отверстия
в штуцере. К отверстию 8 камеры 7 присоединен штуцер трубки манометра.
Для предотвращения чрезмерного повышения температуры масла при работе
двигателя с полной нагрузкой и при высокой температуре окружающего
воздуха на двигателях Д-108 и КДМ-100 установлен трубчатый стальной
масляный радиатор (рис. 38) сварной конструкции, состоящий из верхнего 5
и нижнего 1 коллекторов (сборников), охлаждающих овальных трубок 4, двух
соединительных пластин (диафрагм) 8 и двух трубчатых стоек 3 и 7.

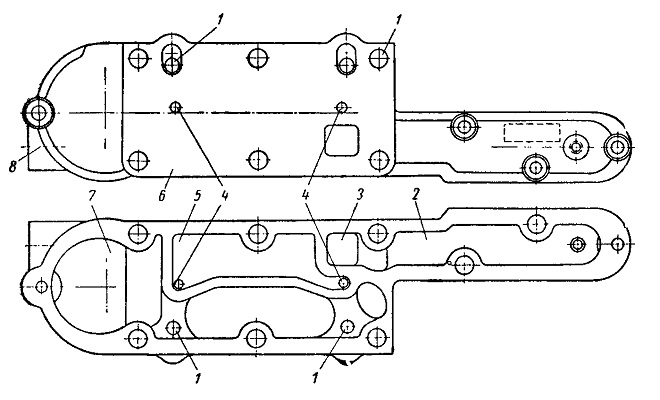

Рис. 37. Маслораспределительная плита

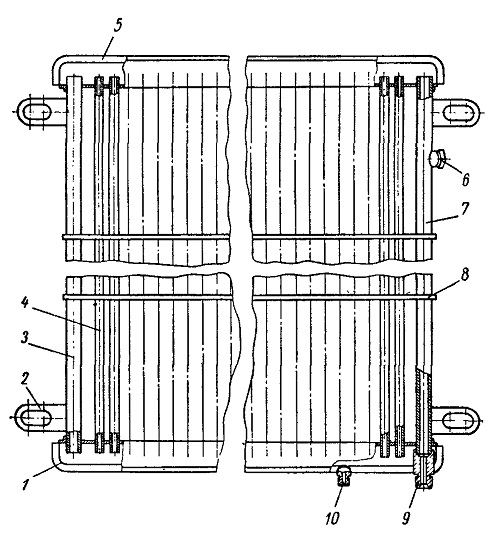

Рис. 38. Масляный радиатор:
1 — нижний коллектор; 2 — ушки; 3, 7 — стойки; 4 —трубки;
5 — верхний коллектор; 6 — пробка воздушного отверстия;
8 — соединительные пластины; 9 — подводящий штуцер; 10 — штуцер отвода
масла
