Масляные фильтры двигателей Д-108 и КДМ-100

Масляные фильтры двигателей Д-108 и КДМ-100

(рис. 36)

Для удаления из масла механических примесей, продуктов износа, смол, образующихся при «старении» масла, на двигателях Д-108 и КДМ-100 устанавливают металлические сетки в маслоприемниках, предназначенные для улавливания крупных частиц, случайно попавших в масло; магнит в спускной пробке среднего углубления картера, улавливающий из масла мелкие металлические частицы — продукты износа деталей; масляные фильтры грубой очистки, улавливающие из масла механические примеси и осадки размером более 0,07 мм\ масляные фильтры тонкой очистки, улавливающие из масла тонкие механические примеси и смолы; кроме того, производится центробежная очистка масла в полостях шатунных шеек.

Фильтрация масла на двигателях Д-108 и КДМ-100 производится в двух параллельно работающих фильтра хЗЗ (рис. 36), имеющих общий чугунный кронштейн 4.

Оба фильтра состоят из корпуса 14, крышки 18, стержня

10, стяжного винта 27, ленточного фильтра грубой очистки, нитчатого фильтра тонкой очистки 21 и перепускных клапанов 2 и 37.

Фильтр грубой очистки ленточно-щелевого типа состоит из латунного гофрированного каркаса 17, донышка и

фильтрующей латунной ленты 19, намотанной на наружную поверхность каркаса 17.

Витки ленты широкой стороной плотно прижаты один к другому. Благодаря наличию на одной стороне ленты выпуклостей через каждые 3,6 мм (по длине ленты), между нитками образуется щель в 0,07 мм, через которую проходит масло. Посторонние примеси в масле величиной более 0,07 мм остаются на наружной поверхности ленты.

Нитчатый фильтр тонкой очистки состоит из кожуха /5, каркаса 12, горловины 31, двух крышек 32, нитчатой набивки 21, тканевой обмотки 13 и двух уплотняющих резиновых прокладок 30. Кожух и каркас нитчатого фильтра изготовлены из свернутых в трубку тонких стальных листов с отверстиями квадратного сечения. Тканевая обмотка

13 намотана поверх проволочной сетки 35 и прикреплена скрепками 34 к каркасу 12. Одна из крышек 32 секции сделана съемной. Она прикреплена к кожуху 15 скрепками 22,

Фильтр грубой очистки прижат сверху пластинчатой пружиной 25, а секция нитчатого фильтра поджата цилиндрической пружиной 24. Сверху нитчатый фильтр уплотняется войлочным кольцом 29, а снизу плотной посадкой горлышка дна каркаса ленточного фильтра на шлифованном пояске стержня 10.

Наружная 39 и внутренняя 41 камеры кронштейна фильтров могут сообщаться между собой через клапан 2. Обе камеры соединены маслопроводами с масляным радиатором. В кронтшейне на каждый фильтр имеется по два масляных канала. Канал, сообщающийся с перепускным

шариковым клапаном фильтра, отводит масло в главную масляную магистраль после выхода его из ленточного фильтра. Канал 38, выходящий под стержень фильтра, отводит масло после выхода его из нитчатого фильтра в картер. Снизу кронштейн фильтров имеет спускное отверстие, закрываемое пробкой 3 (см. рис. 36).

Перепускной клапан 37 открывается в том случае, если фильтры сильно засоряются и давление масла перед ними возрастает. Масло при этом, проходя через перепускной клапан, поступает в главный маслопровод неочищенным.

Клапан 2 служит для автоматического отключения радиатора в зимнее время.

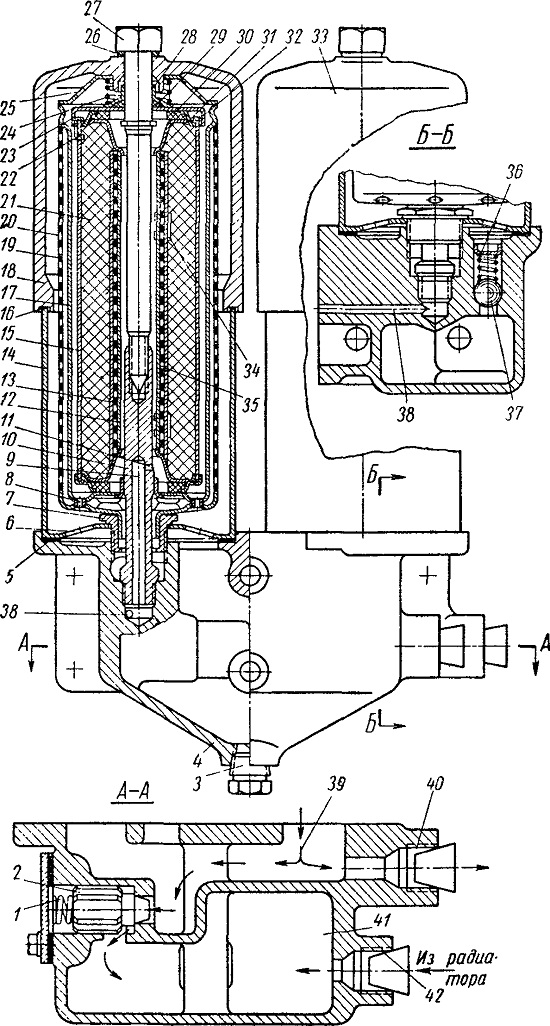

Рис. 36. Масляные фильтры:
1 — пружина проходного клапана; 2 — проходной клапан; 3 — спускная пробка; 4 — кронштейн фильтров; 5, 16, 26 — уплотнительные прокладки; 6 — отверстия в дне корпуса для прохода масла к фильтрам; 7 — гайка крепления корпуса; 8 — трубчатые заклепки; 9 — осевое сверление в стержне; 10 — стержень; 11 — радиальное сверление в стержне; 12 — каркас;
13 — тканевая обмотка; 14 — корпус; 15 — кожух; 17 — гофрированный каркас; 18 — крышка; 19 — латунная лента; 20 — щель; 21 — фильтрующая нитчатая набивка; 22, 34 — скрепки; 23 — крышка фильтра грубой очистки; 24 — пружина; 25 — пластинчатая пружина; 27 — стяжной винт; 28 — опорная шайба; 29 — войлочное кольцо; 30 — резиновая уплотнительная прокладка; 31 — горловина; 32 — крышка фильтра тонкой очистки: 33 — фильтр; 35 — проволочная сетка; 36 — пружина перепускного клапана; 37 — перепускной клапан; 38 — сверление для отвода масла от фильтра тонкой очистки; 39 — наружная камера; 40 — отверстие отвода масла в радиатор; 41 — внутренняя камера кронштейна фильтров; 42 — отверстие подвода масла в кронштейн из радиатора
