Регулировка натяжения ремней вентилятора двигателей Д-108 и КДМ-100
Для регулировки натяжения ремней вентилятора (рис. 31) необходимо:
1) отвернуть три гайки 12 крепления кронштейна 13 вентилятора к кожуху
шестерен распределения 4;
2) ослабить контргайку 11 регулировочного болта;
3) вращая регулировочный болт 10, добиться требуемого натяжения ремня 2
(нормально натянутый ремень при нажатии на него пальцем посредине с
усилием 5—7 кГ должен прогибаться на 20—25 лш);
4) после регулировки затянуть крепеж, вторично проверить натяжение
ремней и проверить зазор между лопастями вентилятора и диффузором. После
установки требуемого зазора, диффузор закрепить болтами. Одновременно с
регулировкой натяжения ремней вентилятора проверить и отрегулировать
натяжение ремня привода генератора, как указано в разделе
«Электрооборудование».

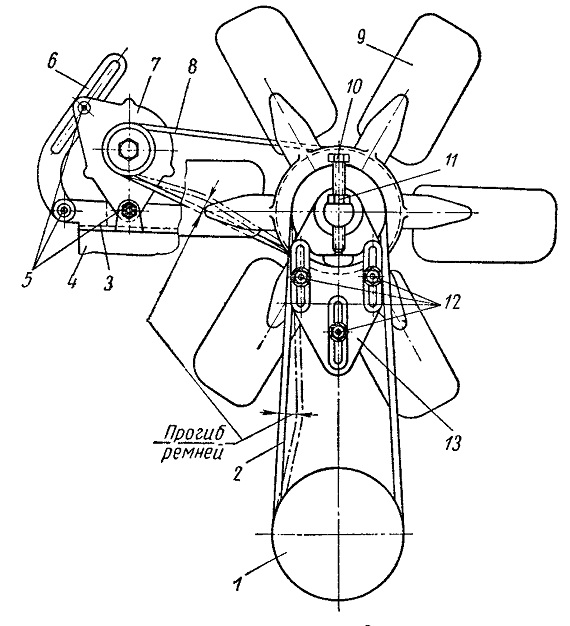

Рис. 31. Регулировка натяжения ремней
вентилятора и генератора:
1 — шкив привода вентилятора;
2 — ремень вентилятора; 3 — кронштейн генератора переменного тока; 4 —
кожух шестерен распределения; 5 — болты; 6 —
планка; 7 — генератор переменного тока; 8 — ремень генератора; 9 —
вентилятор; J0 — регулировочный болт; 11 — контргайка; 12 — гайки шпилек
крепления кронштейна вентилятора; 13 — кронштейн вентилятора
