Регулятор частоты вращения двигателя УД2-М1

Регулятор частоты вращения двигателя УД2-М1

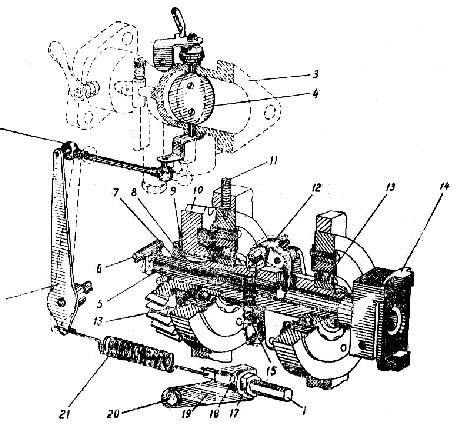

Рис. 9. Регулятор частоты вращения:

1 — рычаг регулятора;

2 — тяга регулятора;

3 — карбюратор;

4 — дроссельная заслонка;

5 — толкатель регулятора;

6 — валик рычага регулятора;

7 — валик регулятора;

8 — гайка низкая;

9 — замок 17 гайки регулятора;

10 — шестерня регулятора;

11 — стопорный винт;

12 — балансир регулятора;

13 — шарикоподшипник;

14 — муфта ведущая магнето;

15 — пружина балансира регулятора;

16 — шпилька пружины регулятора;

17 — гайка M8;

18 — контргайка;

19 — кронштейн шпильки пружины регулятора;

20 — болт М6;

21 — пружина регулятора.

Регулятор частоты вращения (рис. 9) предназначен для обеспечения установленной частоты вращения коленчатого вала двигателя.

Двигатель снабжен центробежным регулятором частоты вращения, действующим на дроссельную заслонку карбюратора.

Валик регулятора 7 устанавливается в верхнем картере на двух шарикоподшипниках 13, собранных в специальных переходных обоймах. От продольного смещения регулятор удерживается стопорным винтом 11. На переднем конце валика ставится шестерня регулятора 10. На заднем конце валика устанавливается муфта, ведущая магнето 14. В проушинах валика на осях ставятся балансиры регулятора 12 с пружинами 15. В канале валика помещены толкатели регулятора 5.

Принцип работы регулятора двигателя УД2-М1

При увеличении частоты вращения коленчатого вала двигателя балансиры регулятора под действием центробежных сил расходятся и перемещают толкатели. Толкатели поворачивают валик рычага 6 и перемещают рычаг регулятора 1 на некоторый угол относительно его первоначального положения.

Через тягу регулятора 2 перемещение передается рычагу дроссельной заслонки, что приводит к повороту дроссельной заслонки 4 и уменьшению подачи рабочей смеси в цилиндры двигателя, а, следовательно, к снижению частоты вращения.

При уменьшении частоты вращения коленчатого вала двигателя, детали регулятора под действием пружин 15 и 21 перемещаются в обратном направлении, что приводит к увеличению угла открытия дроссельной заслонки, а, следовательно, к повышению частоты вращения коленчатого вала двигателя.

Частота вращения регулируется изменением натяжения пружины рычага регулятора 21. Для повышения частоты вращения двигателя необходимо увеличить натяжение пружины рычага регулятора, а для снижения - уменьшить. Изменение натяжения пружины производится гайкой 17 при отпущенной контргайке 18.
