Вентиляция картера двигателя УД2-М1

Вентиляция картера двигателя УД2-М1

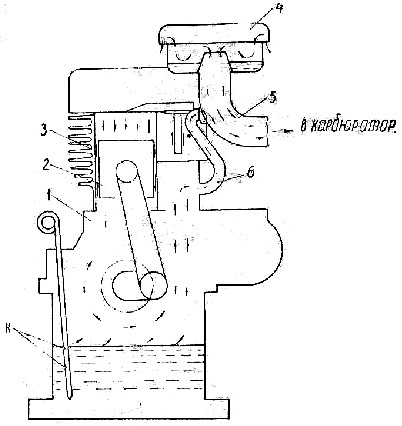

Рис. 7. Вентиляция картера:

1 — верхниий картер;

2 — поршень;

3 — цилиндр;

4 — воздухофильтр;

5 — патрубок воздухофильтра;

6 — шланг газоотсоса.

Вентиляция картера (рис. 7) служит для отсоса прорвавшихся в картер через неплотности поршневых колец отработавших газов и паров бензина, содержащих пары воды и различных кислот. Отсос паров и газов предотвращает разжижение и старение масла а также замедляет коррозию деталей.

Вентиляция осуществляется путем соединения шлангом газоотсоса 6 полости клапанной коробки с патрубком воздушного фильтра 5.

Полость картера и клапанная коробка цилиндра сообщаются отверстиями.
