Система питания двигателя УД2-М1

Система питания двигателя УД2-М1

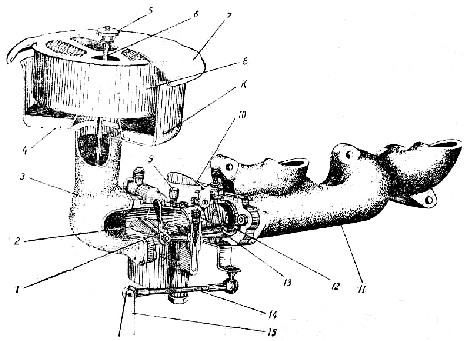

Рис. 8. Система питания

1 — рычаг воздушной заслонки;

2 — воздушная заслонка;

3 — патрубок воздухофильтра;

4 — чашка воздухофильтра;

5 — гайка с накаткой;

6 — шпилька воздухофильтра;

7 — крышка воздухофильтра;

8 — барабан воздухофильтра;

9 — кнопка утопителя поплавковой камеры;

10 — ограничитель дроссельной заслонки;

11 — газопровод;

12 — дроссельная заслонка;

13 — винт холостого хода;

14 — тяга регулятора;

15 — рычаг регулятора.

Система питания (рис. 8) служит для приготовления рабочей смеси и подачи её в цилиндры двигателя. Система питания состоит из воздухофильтра, карбюратора К-16В и газопровода.

Топливо в карбюратор поступает самотёком из бензобака, а воздух — через воздушный фильтр 8, в котором задерживаются твёрдые частицы (пыль, песчинки и т. п.).

Для регулировки карбюратора на экономичную работу необходимо:

а) запустить двигатель и дать ему проработать без нагрузки на регуляторе две-три минуты;

б) завернуть винт холостого хода 13 до положения, при котором двигатель начинает работать неустойчиво;

в) медленно отворачивать винт, добиваясь устойчивой бесперебойной работы двигателя;

г) оставить винт в положении, при котором была достигнута устойчивая работа двигателя и зафиксировать это положение контргайкой винта;

д) упорным винтом отрегулировать прикрытие дроссельной заслонки, при котором холодный двигатель устойчиво работает на минимальных оборотах.
