Газораспределительный механизм двигателя УД2-М1

Газораспределительный механизм двигателя УД2-М1

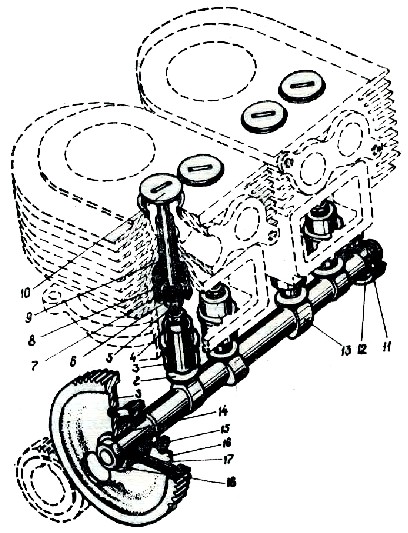

Рис. 5. Система газораспределения:

1 — шестерня распределительного вала;

2 — толкатель клапана;

3 — втулка толкателя клапана;

4 — гайка М9 толкателя клапана;

5 — болт М9 толкателя клапана;

6 — замок клапана;

7 — тарелка пружины клапана;

8 — пружина клапана;

9 — втулка клапана;

10 — клапан;

11 — кольцо упорное 17;

12 — шарикоподшипник;

13 — распределительный валик;

14 — шпонка;

15 — шарикоподшипник;

16 — крышка шарикоподшипника;

17 — замок 17 гайки;

18 — гайка низкая.

Распределительный механизм (рис. 5) обеспечивает впуск рабочей смеси в цилиндры двигателя и выпуск отработавших газов в глушитель двигателя.

Двигатели имеют нижнее расположение клапанов.

Основными деталями системы газораспределения являются: распределительный валик, шестерня распределительного валика, толкатели с втулками толкателей, клапаны с втулками клапанов и пружины клапанов.

Распределительный валик 13 - кованый, устанавливается в верхнем картере на двух шарикоподшипниках 12 и 15.

Шестерня распределительного валика 1 отлита из серого чугуна. Она установлена на переднем цилиндрическом конце распределительного валика и находится в зацеплении с шестерней коленчатого вала и шестерней регулятора. Взаимное положение шестерен определяется метками на них. (Порядок установки шестерен показан на рис. 24).

Толкатели 2 обеспечивают передачу усилий от кулачков распределительного валика на клапаны. Толкатели имеют регулировочный болт 5 для установки зазора между клапанами и толкателями.

Клапаны 10 - штампованные. Впускные и выпускные клапаны имеют одинаковое исполнение.

Диаграмма системы газораспределения дана на рис. 25.
