ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ И ПОЖАРНОЙ БЕЗОПАСНОСТИ

ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ И ПОЖАРНОЙ БЕЗОПАСНОСТИ - ДВИГАТЕЛЬ УД2-М1

При эксплуатации двигателя необходимо строго соблюдать следующие основные правила:

1. Не допускать к работе с двигателем лиц, не прошедших специального инструктажа.

2. Не смазывать и не протирать работающий двигатель.

3. При работе двигателя не подносить близко к входному отверстию кожуха вентилятора обтирочные материалы.

4. Запрещается запускать перегретый двигатель.

5. Запрещается курить у работающего двигателя и подносить близко огонь.

6. Следить за тем, чтобы не было течи топлива из топливопроводов и поплавковой камеры карбюратора. При обнаружении течи немедленно её устранить.

7. Тщательно вытирать и очищать все части двигателя от подтёков топлива и смазки. Протирать двигатель бензином категорически запрещается.

8. В случае аварии немедленно остановить двигатель, выключив зажигание.

9. Эксплуатация двигателя в закрытом помещении, не оборудованном вытяжной вентиляцией, категорически воспрещается.

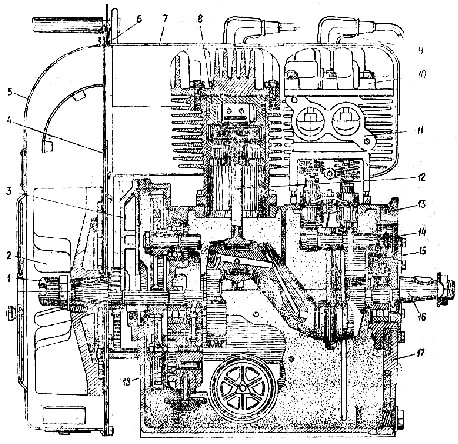

Рис. 1. Продольный разрез двигателя УД2-M1

1 — гайка-храповик;

2 — маховик;

3 — передняя крышка;

4 — стенка кожуха маховика;

5 — кожух маховика;

6 — рычаг стартера;

7 — кожух цилиндра;

8 — поршень;

9 — помехоподавительный наконечник;

10 — головка цилиндра;

11 — цилиндр;

12 — шатун;

13 — верхний картер;

14 — распределительный валик

15 — крышка задняя;

16 — коленчатый вал;

17 — нижний картер;

18 — масляный насос.

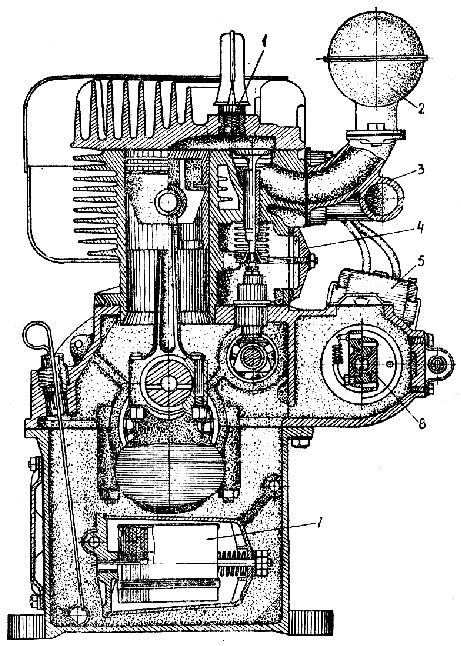

Рис. 2. Поперечный разрез двигателя УД2-M1:

1 — свеча зажигания;

2 — глушитель;

3 — газопровод;

4 — крышка клапанных пружин;

5 — магнето;

6 — регулятор оборотов;

7 — масляный фильтр.
