КОНСТРУКЦИЯ ДВИГАТЕЛЯ УД2-М1

КОНСТРУКЦИЯ ДВИГАТЕЛЯ УД2-М1

Двигатель включает: кривошипно-шатунный механизм, распределительный механизм, систему смазки, систему охлаждения, систему питания с регулятором, систему зажигания и пусковой механизм.

Кривошипно-шатунный механизм

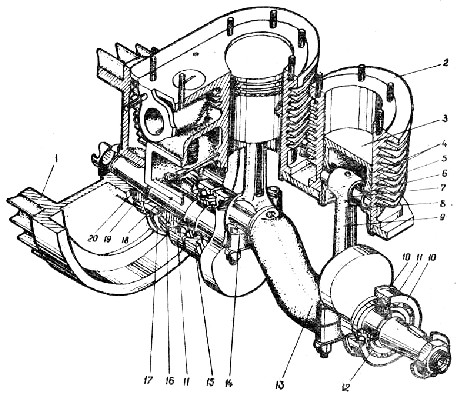

Рис. 3. Кривошипно-шатунный механизм:

1 — маховик;

2 — цилиндр;

3 — поршень;

4 — компрессионные кольца;

5 — маслосъёмное кольцо;

6 — поршневой палец;

7 — втулка шатуна;

8 — кольцо стопорное поршневого пальца;

9 — шатун;

10 — кольцо установочное;

11 — шарикоподшипник;

12 — маслоотгон;

13 — коленчатый вал;

14 — прокладка шатуна;

15 — смазочный подшипник:

16 — шестерня коленчатого вала;

17 — маслоотгон;

18 — втулка-храповик;

19 — шестерня стартера;

20 — пружина шестерни стартера.

Кривошипно-шатунный механизм (рис. 3) преобразует возвратно-поступательное движение поршня во вращательное движение коленчатого вала. Он состоит из коленчатого вала, шатуна, поршня, поршневого пальца, цилиндра, маховика и картера.

Коленчатый вал 13 - цельнокованый, устанавливается в картере на двух шарикоподшипниках 11.

На переднем конце коленчатого вала установлены: маховик 1, шестерня коленчатого вала 16, шарикоподшипник 11 и смазочный подшипник 15. На заднем конце коленчатого вала устанавливаются шарикоподшипник 11 и маслоотгон 12.

Положение коленчатого вала в гнездах картера фиксируется установочными кольцами 10. На свободном конусном конце коленчатого вала ставится муфта привода.

Шатун 9 - кованый, двутаврового сечения, соединяется с поршнем поршневым пальцем 6. От продольного смещения палец удерживается двумя стопорными кольцами 8. В верхнюю головку шатуна запрессована тонкостенная бронзовая втулка 7. Нижняя головка - разъемная и имеет баббитовую (Б-83) заливку.

С обеих сторон по разъему нижней головки шатуна имеется набор стальных прокладок 14 толщиной 0,05 мм каждая для регулировки зазора в шатунном подшипнике.

Поршень 3 отлит из алюминиевого сплава и имеет два компрессионных 4 и одно стальное маслосъёмное 5 кольцо. Стальное маслосъёмное кольцо состоит из двух кольцевых хромированных дисков, осевого и радиального расширителей. Поршневой палец плавающего типа.

Цилиндр 2 отлит из специального чугуна. Отъёмная головка цилиндра отлита из алюминиевого сплава и крепится к цилиндру шпильками. Порядок затяжки шпилек головки цилиндра показан ниже. В цилиндре собраны детали газораспределения (клапан, пружина и тарелка пружины клапана).

Маховик 1 отлит из серого чугуна. Он обеспечивает вывод поршней из мертвых точек и подачу охлаждающего воздуха к цилиндрам и головкам цилиндров двигателя.

Картер двигателя (рис. 4) служит основанием, на котором монтируются главные детали и узлы двигателя.

Картер состоит из верхнего картера 8 и нижнего картера 13, соединяемых между собой шпильками и гайками 5, 6, 7,

Фиксация положения картеров относительно друг друга достигается коническими штифтами 9. В плоскости разъёма для обеспечения герметичности ставятся две прокладки 11 и 4.

К верхнему картеру гайками 2 крепятся передняя 12 и задняя 3 подвески, образующие гнезда для коренных подшипников коленчатого вала. Со стороны переднего торца в отверстие прилива запрессована ось 10 для пускового рычага с сектором.

Нижний картер имеет отверстие с пробкой 1 для слива масла и люк для доступа в полость картера и к масляному фильтру.

Основание нижнего картера имеет четыре прилива с отверстиями для крепления к раме при установке двигателя.

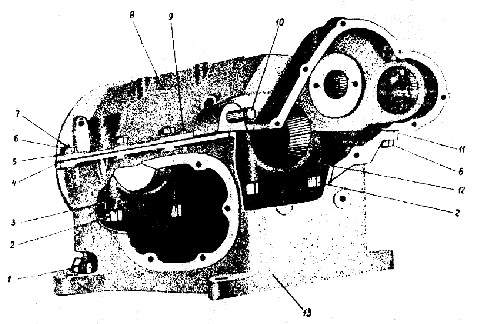

Рис. 4. Картер двигателя

1 — пробка нижняя;

2 — гайка M10;

3 — подвеска задняя картера;

4 — прокладка левая;

5 — шайба 8;

6 — гайка М8;

7 — шпилька М8;

8 — верхний картер;

9 — штифт конический;

10 — ось рычага стартера;

11 — прокладка правая;

12 — подвеска передняя картера;

13 — нижний картер.
