УСТАНОВКА ТОПЛИВНОГО НАСОСА НА ДВИГАТЕЛИ А-01, А-01М и А-41 И ИХ ПРИВОДЫ

Установка топливных насосов 6ТН-9Х10 и 4ТН-9Х10 на двигатели А-01 и А-41 и их приводы различны.

Для установки топливного насоса 6ТН-9Х10 на двигатель А-01 служит кронштейн 4, привернутый четырьмя болтами 2 к боковой стенке блок-картера и зафиксированный штифтами 1. Ложе кронштейна представляет собой часть цилиндрической поверхности, которую обрабатывают одновременно с расточкой в блоке под подшипники коленчатого и распределительного валов, чтобы достигнуть более точной соосности кулачкового валика насоса и валика привода последнего.

В нижней части корпуса насоса выполнены два пояска, также представляющие собой части цилиндрической поверхности, которыми насос

устанавливают на ложе кронштейна. Такое крепление на цилиндрических поверхностях позволяет точно зафиксировать положение оси кулачкового вала насоса и одновременно допускает некоторую самоустановку насоса путем его поворота относительно оси кулачкового валика.

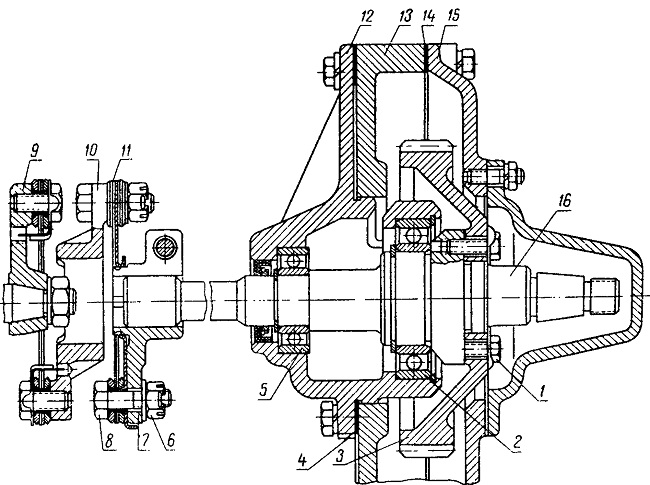

Рис. 55. Привод топливного насоса двигателя А-01:
1 и 8 — болты; 2 и 5 — шарикоподшипники; 3 — шестерня привода топливного насоса; 4 и 14 — прокладки; 6 — корончатая гайка; 7 — фланец; 9 — вилка; 10 — крестовина; 11 — пластины; 12 — корпус привода (букса); 13 —картер шестерен; 15 — крышка картера шестерен; 15 —валик привода.

Насос закрепляют на кронштейне четырьмя болтами 3, пропущенными через отверстия в лапах, отлитых по бокам корпуса насоса.

Топливные насосы приводятся во вращение от коленчатого вала шестеренчатой передачей, состоящей из цилиндрических косозубых шестерен. Последней из этих шестерен является шестерня 3 (рис. 55), закрепленная на валике 16 болтами 1, ввернутыми во фланец валика.

Валик вращается в шарикоподшипниках 2 и 5, установленных в корпусе 12, который смонтирован в расточке, выполненной в стенке картера 13 шестерен. Валик привода насоса соединен с кулачковым валиком насоса при помощи пластинчатой карданной муфты, обладающей большой крутильной жесткостью и гибкостью вдоль оси вращения. Благодаря гибкости при монтаже насоса и его привода на двигателе может быть допущена некоторая несоосность валиков насоса и привода насоса (до 0,5 мм).

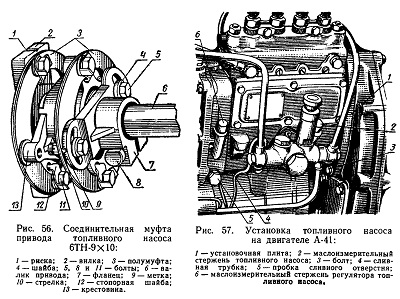

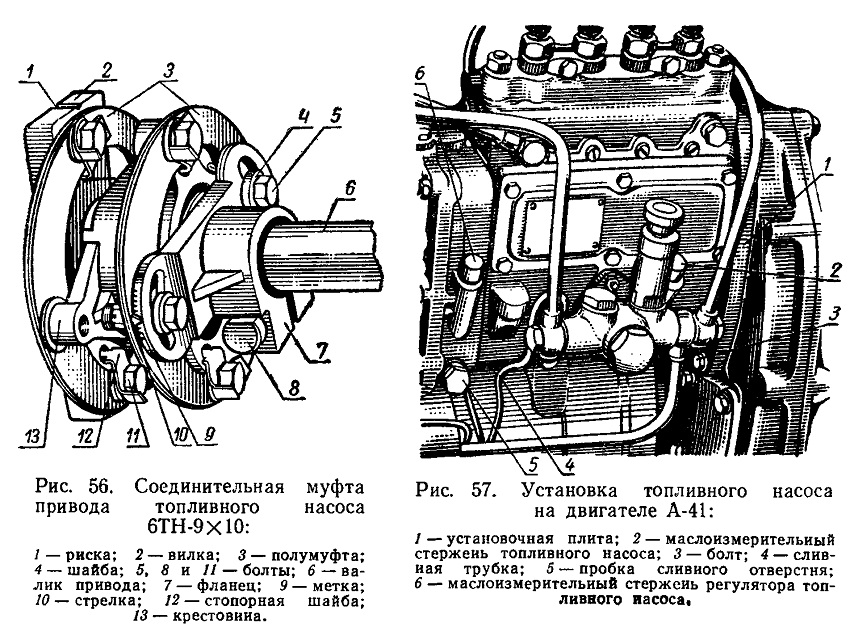

Соединительная муфта состоит из вилки 2 (рис. 56) и фланца 7, установленных на хвостовиках кулачкового и приводного валиков. Вилка укреплена на конусе со шпонкой, с затяжкой гайкой вдоль оси валика, а фланец — на цилиндрическом конце со шпонкой и с клеммным зажимом при помощи болта 5 и шайбы 4. Полумуфта 3 состоит из стальных тонколистовых колец, соединенных при помощи болтов И с крестовиной 13. Крепления выполнены крест-накрест. Благодаря поперечному перегибу тонколистовых колец достигается гибкость муфты.

Во фланце 7 (с клеммным зажимом), устанавливаемом на валике привода насоса, отверстия под болты, соединяющие фланец с пакетом

колец, выполнены овальными, благодаря чему можно регулировать угол опережения подачи топлива насосом. Для облегчения этой регулировки на наружной поверхности фланца нанесены деления в градусах.

Топливный насос 4ТН-9ХЮ на двигателе А-41 имеет фланцевое крепление. Для этого на тыльной стороне картера шестерен выполнен прилив, к которому прикрепляют насос при помощи плиты 1 (рис. 57).

Плита представляет собой переходную деталь, прикрепляемую по внутреннему периметру к торцу корпуса насоса болтами 14 (рис. 58). По наружному периметру просверлены отверстия для крепления к приливу на тыльной стороне картера шестерен. Поверх плиты к корпусу насоса прикрепляют фланец 13 с точно обработанным цилиндрическим хвостовиком. В установленном на двигателе топливном насосе хвостовик выступает внутрь картера шестерен и служит цапфой для установки и вращения шестерни 11 привода насоса. Каналы во фланце служат для подвода под давлением масла к шестерне привода насоса, вращающейся на цапфе.

Шестерня привода насоса соединена с кулачковым валиком при помощи шлицевой втулки 6, насаженной на конусный хвостовик кулачкового вала, и регулировочного шлицевого фланца 7, прикрепленного болтами 8 к торцу шестерни привода насоса и соединяющегося внутренними шлицами со шлицами втулки, выполненными на наружной поверхности бурта втулки.

Шаг отверстий на торце шестерни 1 (рис. 59) и в регулировочном шлицевом диске 2 не одинаков. Это позволяет с большой точностью регулировать угол опережения поворотом диска на величину разности шагов. Точность регулировки составляет 3° по углу поворота коленчатого вала.

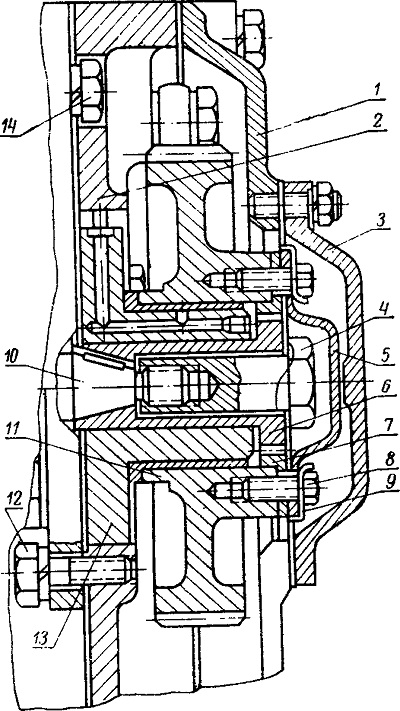

Рис. 58. Привод топливного насоса двигателя А-41:

I — крышка картера шестерен; 2 — картер шестерен; 3— крышка; 4 — глухая гайка; 5 —скоба; 6 — шлицевая втулка; 7 — шлицевой фланец; 8, 12 и 14 — болты; 9 --замковая шайба; 10 - кулачковый валик топливного насоса:
11 — шестерня привода топливного насоса;
13 — установочный фланец.

Рис. 59. Расположение меток и отверстий на шестерне 1 и фланце 2 топливного насоса:
К — метка на шестерне и фланце топливного насоса 4ТН-9Х10.
