СИСТЕМА ПУСКА ДВИГАТЕЛЕЙ А-01, А-01М и А-41

ПУСКОВОЙ ДВИГАТЕЛЬ ПД-10У

Одноцилиндровый двухтактный карбюраторный пусковой двигатель марки ПД-10У с кривошипно-камерной продувкой и водяным охлаждением обладает мощностью 10 л. с.

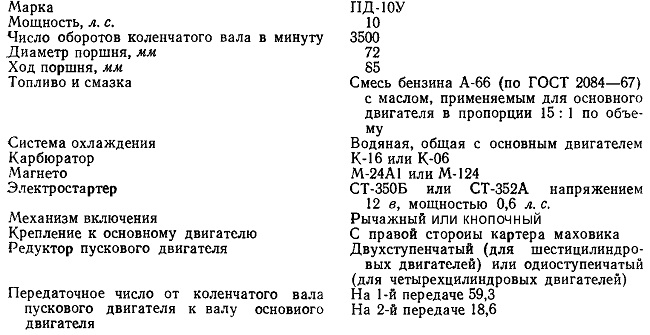

Техническая характеристика

Марка Г1Д-10У

Мощность, л. с. 10







Число оборотов коленчатого вала в минуту 3500



Диаметр поршня, мм 72



Ход поршня, мм 85



Топливо и смазка Смесь бензина А-66 (по ГОСТ 2084—67)

с маслом, применяемым для основного двигателя в пропорции 15 : 1 по объему



Система охлаждения Водяная, общая с основным двигателем


Карбюратор К-16 или К-06


Магнето М-24А1 или М-124


Электростартер СТ-350Б или СТ-352А напряжением 12 в, мощностью 0,6 л. с.


Механизм включения Рычажный или кнопочный


Крепление к основному двигателю С правой стороны картера маховика


Редуктор пускового двигателя

Двухступенчатый (для шестицилиндровых двигателей) или одноступенчатый (для четырехцилиндровых двигателей)


Передаточное число от коленчатого вала
пускового двигателя к валу основного двигателя


На 1-й передаче 59,3
На 2-й передаче 18,6
